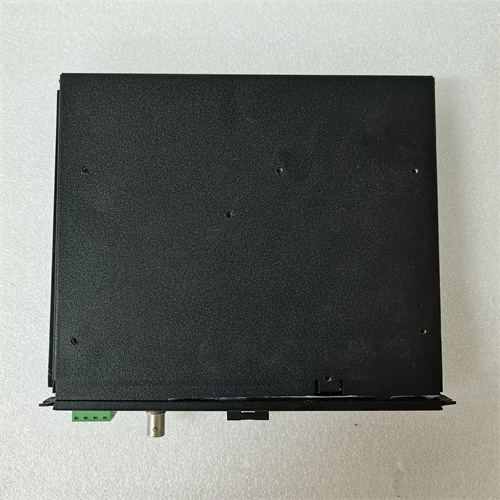

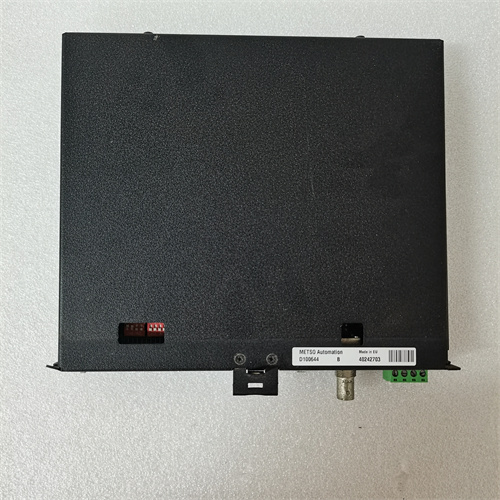

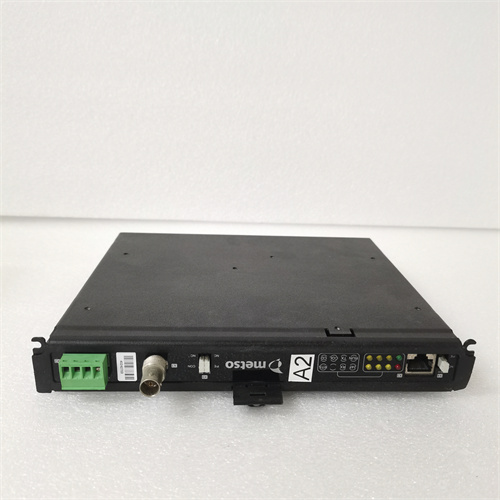

Основная информация о продукте: METSO D100789
Рассмотрим специализированный модуль цифровых входов/выходов Metso — METSO D100789 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]). Это компонент для систем автоматизации Metso DNA, предназначенный для комплексного сбора дискретных сигналов и управления исполнительными механизмами в промышленных процессах, и METSO D100789 отличается высокой совместимостью с оборудованием Metso и надежностью в суровых условиях. Именно METSO D100789 обеспечивает интеграцию дискретных устройств в единую автоматическую систему, а его продуманная конструкция делает METSO D100789 незаменимым для отраслей с высокими требованиями к стабильности.
Описание продукта
METSO D100789 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) представляет собой модуль цифровых входов/выходов для систем автоматизации Metso DNA, сочетающий 16 дискретных входов и 16 дискретных выходов. Входы модуля поддерживают активные сигналы 24 В постоянного тока и «сухие контакты», что позволяет подключать различные сенсоры (датчики положения, кнопки аварийной остановки, предохранители). Выходы выполнены на основе релейных контактов с максимальным током 2 А на канал, обеспечивая управление лампами сигнализации, приводами малой мощности и другими исполнительными устройствами. METSO D100789 оснащено эффективной защитой от электромагнитных помех (EMC-фильтр по стандарту EN 61000-6-2) и galvanic isolation между каналами (500 В переменного тока, 1 мин), что предотвращает искажение сигналов и повреждение модуля в условиях интенсивных промышленных помех. Особенно стоит отметить, что METSO D100789 имеет групповую структуру каналов (4 группы по 4 входа и 4 группы по 4 выхода), что упрощает диагностику и подключение устройств с разной схемой питания. Кроме того, METSO D100789 оснащено LED-индикаторами состояния каждого канала и общей индикацией питания, интегрируется напрямую в шину Metso DNA и настраивается через программное обеспечение Metso DNA Control System.
Технические параметры
- Модель: METSO D100789 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки])
- Тип устройства: Модуль цифровых входов/выходов для систем автоматизации Metso DNA
- Количество каналов: 16 дискретных входов + 16 дискретных выходов (все независимые)
- Поддерживаемые сигналы:
- Входы: Активный сигнал 24 В постоянного тока (диапазон 19,2 – 28,8 В), «сухие контакты» (разомкнут/замкнут)
- Выходы: Релейные контакты (нормально разомкнутые), максимальный ток на канал — 2 А, максимальное напряжение — 250 В переменного тока/30 В постоянного тока
- Структура каналов: 4 группы по 4 входа, 4 группы по 4 выхода
- Питание: Получает питание из шину Metso DNA (24 В постоянного тока); потребляемая мощность не более 18 Вт
- Изоляция: Galvanic isolation между каналами (500 В переменного тока, 1 мин); между модулем и шиной (1000 В переменного тока, 1 мин)
- Защита: EMC-фильтр (EN 61000-6-2), защита от коротких замыканий на выходах (автоматическое восстановление)
- Совместимые системы: Metso DNA Automation System (с версией ПО 5.0 и выше)
- Операционные условия: температура от -25 °C до +60 °C; относительная влажность до 95% (без конденсации); вибрации — 10-500 Гц (1,5 г); удары — 30 г (11 мс)
- Габаритные размеры: 130 × 110 × 36 мм (ширина × глубина × высота); масса — 0,52 кг
- Уровень защиты: IP20 (для монтажа в закрытых распределительных щитах)
- Классификация по безопасности: UL 508, CSA C22.2 No. 14, EN 61010-1, IEC 61131-2
Преимущества и особенности
METSO D100789 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) имеет ряд ключевых преимуществ, делающих его популярным выбором в промышленности. Во-первых, высокая плотность каналов: 32 канала (16 входов + 16 выходов) в компактном корпусе заменяют два отдельных модуля, экономя до 50% места в распределительных щитах — критично для крупных установок с ограниченным пространством. Во-вторых, групповая структура и диагностика: Разделение каналов на группы позволяет быстро локализовать неисправности (например, ошибка в одной группе не влияет на работу других) и упрощает подключение устройств с групповой схемой питания, сокращая время монтажа и обслуживания. В-третьих, надежность в суровых условиях: EMC-фильтр и galvanic isolation делают METSO D100789 устойчивым к электромагнитным помехам от мощного оборудования (электродвигатели, трансформаторы), а защита от коротких замыканий с автоматическим восстановлением предотвращает выход модуля из строя при неправильном подключении. Четвертое преимущество — полная совместимость с системами Metso DNA: Модуль идеально интегрируется в существующие установки Metso, не требуя дополнительных адаптеров или модификации ПО. Кроме того, METSO D100789 имеет долгий срок службы — средний интервал между отказами (MTBF) превышает 170 000 часов, что минимизирует простои производства.
Прикладные случаи в отраслях
- Цементная промышленность (цементный завод): На заводах в Уфе METSO D100789 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) управляет процессом переработки руды. Входы модуля собирают сигналы от датчиков положения конвейеров и кнопок аварийной остановки, а выходы управляют приводами блокировки конвейеров и лампами сигнализации. Групповая структура METSO D100789 упрощает диагностику при сбое одной из секций конвейера, минимизируя время простоя.
- Лесная промышленность (пulp и бумажный завод): В заводах в Архангельске METSO D100789 контролирует оборудование для переработки древесины. Входы собирают сигналы от датчиков уровня древесины в бункерах, а выходы управляют дозировочными устройств и вентиляторами. Защита от коротких замыканий METSO D100789 предотвращает повреждение модуля при высокой влажности в цехах.
- Химическая промышленность (завод по производству удобрений): В заводах в Башкортостане METSO D100789 управляет реакторными установками. Входы собирают сигналы от предохранительных устройств реакторов, а выходы управляют клапанами подачи реагентов. Galvanic isolation METSO D100789 защищает контроллер от помех от высоковольтного оборудования, гарантируя стабильную работу процессов.
- Энергетика (водoelectric станция): На ВЭС в Сибири METSO D100789 контролирует состояние шлюзов и насосов. Входы собирают сигналы от датчиков положения шлюзов, а выходы управляют приводами открытия/закрытия и лампами статуса. Высокая надежность METSO D100789 гарантирует непрерывную работу вспомогательных систем ВЭС.
Сравнение с конкурентами
Сравним METSO D100789 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) с двумя аналогичными модулями цифровых I/O — ABB DI810/AO810 и Siemens S7-1500 SM 1233 DI/DO.
- По количеству каналов и плотности: ABB DI810/AO810 имеет 8 входов + 8 выходов (размеры 120×105×35 мм); Siemens SM 1233 — 8 входов + 6 выходов (120×100×32 мм). METSO D100789 же имеет 16+16 каналов в размерах 130×110×36 мм, обеспечивая в 2 раза больше каналов при небольшом увеличении габаритов — лучше для крупных систем.
- По групповой структуре: ABB DI810/AO810 не имеет группового разделения; Siemens SM 1233 разделяет на 2 группы. METSO D100789 имеет 4 группы для входов и 4 группы для выходов, что удобнее для диагностики и подключения с разной схемой питания.
- По защите и изоляции: ABB DI810/AO810 имеет изоляцию 500 В и базовую защиту; Siemens SM 1233 — EMC-фильтр и изоляцию 500 В. METSO D100789 сочетает EMC-фильтр, защиту от коротких замыканий с автоматическим восстановлением и изоляцию 1000 В (между модулем и шиной), что лучше защищает оборудование.
- По совместимости: ABB DI810/AO810 оптимизирован для ABB AC 800M; Siemens SM 1233 — для S7-1500. METSO D100789 идеально совместим с системами Metso DNA, что делает его предпочтительным выбором для существующих установок Metso.
Советы по подбору и предостережения
Советы по подбору
- Определите потребность в цифровых каналах: Если ваша система Metso DNA требует 10–16 входов и 10–16 выходов, METSO D100789 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) — оптимальный выбор. Для меньших требований можно рассматривать 8-канальные модели, но METSO D100789 обеспечит запас на расширение.
- Учтите тип исполнительных устройств: Если вы управляете устройствами с током до 2 А (например, лампы, маломощные приводы), METSO D100789 подойдет без дополнительных реле. Для устройств с большим током потребуется использовать промежуточные реле.
- Проверьте версию ПО системы: METSO D100789 совместим с Metso DNA Control System версии 5.0 и выше. Обновите ПО системы перед монтажом, чтобы обеспечить полную поддержку всех функций модуля.
Предостережения
- Не превышайте максимальный ток выходов: Максимальный ток на каждый выход METSO D100789 — 2 А. Подключение устройств с большим потреблением (например, электродвигатели мощностью более 48 Вт) вызовет перегрузку и выход канала из строя.
- При групповом подключении не смешивайте типы сигналов: В каждой группе каналов используйте либо только активные сигналы, либо только «сухие контакты» — смешивание приведет к ошибкам в считывании данных.
- Регулярно проверяйте LED-индикаторы: Красный свет на индикаторе выхода означает короткое замыкание — устраните неисправность (проверьте кабель или устройство), чтобы модуль автоматически восстановил работу.
- Монтаж выполняйте при отключенном питании: Подключение METSO D100789 к шине Metso DNA под напряжением может привести к короткому замыканию и повреждению как модуля, так и системы автоматизации.
