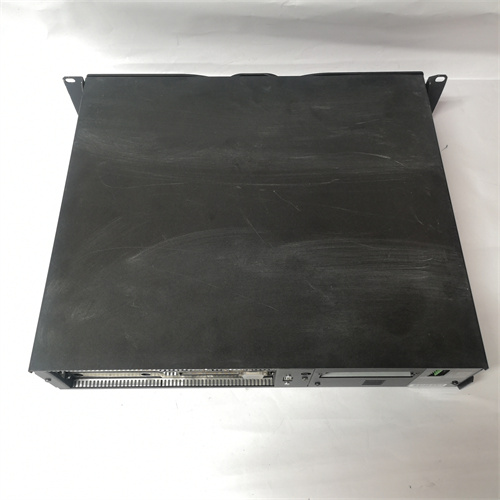

METSO D200535

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики аналоговых выходов (AO):
  • Количество каналов AO — 8 каналов (индивидуально настраиваемые, независимая защита);
  • Поддерживаемые типы сигналов AO — 4–20 мА DC (стандарт для индустриальных актуаторов), 0–10 В DC, ±5 В DC, ±10 В DC;
  • Разрешение ЦАП (цифро-аналогового преобразователя) — 16 бит (для высокой точности регулирования);
  • Погрешность AO — ≤0.03% от полного диапазона (в температурном диапазоне 0–55 °C), ≤0.08% от полного диапазона (в диапазоне -30–70 °C);
  • Максимальный выходной ток на канал AO (для 4–20 мА) — 50 мА (для питания маломощных актуаторов, например, сервоусилителей);
  • Напряжение насыщения AO (для 0–10 В) — 10.5 В ±0.2 В (стабильность напряжения при изменении нагрузки);
  • Изолированность каналов — galvanic isolation 1000 В AC (1 мин) между каналами и шиной связи (предотвращает передачу электромагнитных помех от других устройств).
• Характеристики коммуникации:
  • Основные протоколы связи — PROFINET IRT (синхронизация в реальном времени, задержка ≤1 мкс), EtherCAT (CoE, для систем с высокими требованиями к временной синхронизации);
  • Дополнительные протоколы — Modbus TCP, METSO DNA Bus (для бесшовной интеграции с системами METSO);
  • Скорость передачи данных — до 100 Мбит/с (Ethernet, для быстрой передачи команд к актуаторам);
  • Дальность передачи — до 1000 метров (по кабелю Cat5e/Cat6) или до 20 км (с опциональным оптоволоконным модулем);
  • Поддержка редундантной связи — двойная Ethernet-карта (избыточность, предотвращение потери связи при сбое одного канала).
• Характеристики защиты и устойчивости:
  • Класс защиты корпуса — IP67 (полная защита от пыли, защита от погружения в воду до 1 метра в течение 30 минут);
  • Материал корпуса — алюминиевый сплав с покрытием эпоксидной краской (устойчивость к кислотам, щелочам и соляной среде);
  • Устойчивость к механическим нагрузкам — ударная нагрузка up to 50 G (11 мс, по стандарту IEC 60068-2-27), вибрационная устойчивость up to 20 Гц (амплитуда 1.5 мм);
  • Защита EMC (электромагнитные помехи) — соответствует стандартам IEC 61326-1 (категория 3, для промышленных сред с высоким уровнем помех);
  • Температурный диапазон работы — -30 °C до +70 °C (устойчивость к экстремальным температурам, включая зимние условия на открытом воздухе).
• Характеристики питания и эксплуатации:
  • Диапазон питания — DC 24 В ±20% (совместим с промышленными блоками питания METSO D200410);
  • Потребляемая мощность — ≤8 Вт (при работе всех 8 каналов AO);
  • Уровень влажности — 0–95% (без конденсации, работа в влажных шахтах или цехах);
  • Тип монтажа — на стену (крепление через анкеры) или на шину DIN 35 мм (с использованием адаптера METSO AD-02);
  • Средний наработанный ресурс (MTBF) — 2 000 000 часов (по данным производителя METSO);
  • Срок гарантии — 3 года (расширенная гарантия для критического оборудования).

Преимущества и особенности

• Высокая точность аналоговых сигналов и стабильность: Модуль METSO D200535 с 16-битным ЦАП и погрешностью ≤0.03% гарантирует точное регулирование актуаторов — например, в нефтегазовой промышленности он управляет регулирующим клапаном подачи нефти с точностью ±0.1% от номинального положения, что предотвращает перерасход сырья и поддерживает стабильный давление в трубопроводе. Низкая температура дрейфа (≤5 ppm/°C) также предотвращает искажения сигнала при перепадах температуры в цехах.
• Защищенный дизайн для суровых условий: Корпус METSO D200535 с классом защиты IP67 и устойчивостью к химическим реагентам делает его уникальным для агрессивных сред — например, в шахте меди METSO D200535 работает в условиях высокой пыльности (150 г/м³) и контакта с серной кислотой (при очистке руды), где стандартные модули AO выходят из строя за 1–2 месяца. Алюминиевый сплав корпуса также защищает внутренние компоненты от механических повреждений (например, падение мелких камней).
• Редундантная связь и безопасность: Двойная Ethernet-карта у METSO D200535 обеспечивает непрерывную передачу команд к актуаторам — при сбое одного канала связи автоматически переключается на второй, задержка переключения ≤5 мс. Это критично для систем безопасности, например, в химическом заводе METSO D200535 управляет аварийным клапаном сброса, и потеря связи может привести к превышению давления в реакторе.
• Гибкая интеграция с системами METSO и внешними контроллерами: METSO D200535 полностью совместим с METSO DNA Controller и ПО METSO DNA Engineering Tool — предустановленные шаблоны конфигурации и библиотеки функций сокращают время настройки до 20 минут. При этом он поддерживает протоколы PROFINET и EtherCAT, что позволяет интегрировать его в существующие системы Siemens или Rockwell без замены контроллеров.
• Детальная диагностика и удаленное обслуживание: Диагностические функции METSO D200535 включают мониторинг состояния каждого канала (короткое замыкание, перегрузка, обрыв кабеля) и передачу данных о неисправностях в центральный контроллер. Удаленное обновление прошивки через Ethernet позволяет инженерам обслуживать модуль без посещения опасных объектов (например, высоковольтные подстанции или шахты), снижая риски для персонала. Детальные руководства по диагностике доступны по ссылке: [ссылка на продукт METSO D200535].

Примеры применения в отраслях

• Нефтегазовая промышленность (трубопровод нефти, управление регулирующими клапанами): На трубопроводе длиной 500 км METSO D200535 управляет 8 регулирующими клапанами (по одному клапану на канал AO). Каждый канал AO выдает сигнал 4–20 мА DC, который регулирует положение клапана (4 мА — полностью закрыт, 20 мА — полностью открыт). Данные о положении клапанов передаются через PROFINET IRT на METSO APROL DCS, где операторы поддерживают давление в трубопроводе 5 МПа. IP67 защита защищает модуль от дождя и снега (установлен на открытом пункте управления), а устойчивость к температуре -30 °C/+70 °C гарантирует работу в зимних и летних условиях. Конкретные кейсы можно найти по ссылке: [ссылка на продукт METSO D200535].
• Металлургия (завод по плавке стали, управление подачей кислорода): В плавильном цехе METSO D200535 управляет 8 дозаторами подачи кислорода в печи — каждый канал AO выдает сигнал 0–10 В DC, который регулирует скорость подачи кислорода (0 В — 0 м³/мин, 10 В — 50 м³/мин). Точность ±0.03% гарантирует, что концентрация кислорода в печи поддерживается в диапазоне 98–99.5% (необходимом для качественной плавки стали), а galvanic isolation предотвращает влияние помех от электродвигателей печи.
• Горнодобыча (шахта угля, управление приводами конвейеров): В шахте METSO D200535 управляет 8 сервоусилителями приводов конвейеров (сигнал 4–20 мА DC). Сигнал 4 мА соответствует скорости конвейера 0.5 м/с (начальная скорость), 20 мА — 2 м/с (максимальная скорость). IP67 защита предотвращает попадание угляной пыли в модуль, а устойчивость к ударной нагрузке 50 G позволяет выдерживать вибрации от работающих конвейеров.
• Химическая промышленность (завод по производству пластмасс, управление реакторами): В цехе полимеризации METSO D200535 управляет 8 клапанами подачи реагентов в реакторы (сигнал ±10 В DC). Сигнал -10 В — подача реагента А, +10 В — подача реагента В, 0 В — остановка подачи. Погрешность ≤0.03% гарантирует точное соотношение реагентов (1:1.2), что влияет на качество пластмасс, а устойчивость к химическим парам предотвращает коррозию корпуса модуля.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для объектов с открытым оборудованием или агрессивными средами (пыль, влага, химические реагенты) выбирайте METSO D200535 — его IP67 и устойчивость к коррозии устраняют необходимость в дорогых защитных шкафах, в то время как аналоги Siemens/Rockwell потребуют дополнительного оборудования.
  2. Если проект требует высокой точности регулирования (например, управление клапанами в нефтегазовых трубопроводах, дозировка реагентов в химии) — METSO D200535 с 16-битным ЦАП и ≤0.03% погрешностью лучше, чем Siemens ET 200SP (14 бит, ≤0.1% погрешности).
  3. Для систем с критическим требованием к непрерывности связи (например, аварийные клапаны, приводы конвейеров в шахтах) METSO D200535 с редундантной Ethernet связью гарантирует передачу команд даже при сбое одного канала. Детали по совместимости с контроллерами доступны по ссылке: [ссылка на продукт METSO D200535].
• Предостережения:
  1. Не превышайте максимальный выходной ток на каналах AO: Работа METSO D200535 с током >50 мА (для сигнала 4–20 мА) приведет к повреждению ЦАП — для нагрузок >50 мА используйте внешние усилители сигнала (например, METSO AM-01).
  2. Соблюдайте правила герметизации кабелей: При монтаже METSO D200535 используйте только оригинальные кабельные герметики METSO GS-03
