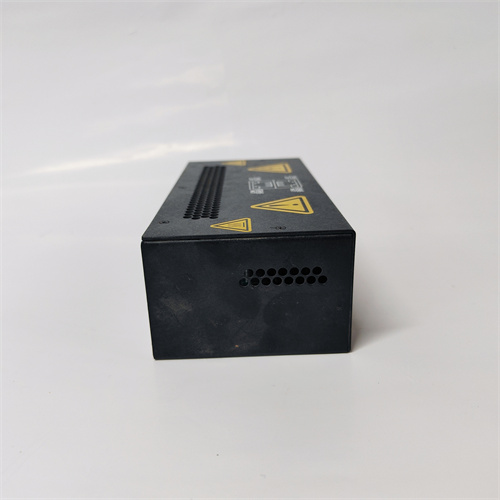

METSO D201138

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики цифровых выходов (DO):
  • Количество каналов DO — 12 (индивидуально управляемые, с независимой защитой);
  • Тип выходных контактов — релейные (нормально разомкнутые, NO; опционально — нормально замкнутые, NC, на заказ);
  • Максимальный ток на канал (AC) — 5 А (при напряжении 250 В AC, для управления контакторами);
  • Максимальный ток на канал (DC) — 3 А (при напряжении 30 В DC, для электромагнитных клапанов);
  • Максимальная мощность на канал — 1250 ВА (AC) / 90 Вт (DC) (для нагрузок средней мощности);
  • Количество операций контактов (MTBC) — 10 млн циклов (при номинальной нагрузке, долговечность реле);
  • Время срабатывания реле — ≤10 мс (быстрая реакция на команды контроллера);
  • Изолированность каналов — galvanic isolation 1000 В AC (1 мин) между каналами и шиной связи (предотвращение помех от перепадов напряжения).
• Характеристики коммуникации:
  • Основные протоколы связи — PROFINET IRT (синхронизация в реальном времени, задержка ≤1 мкс), EtherCAT (CoE, для систем с несколькими модулями);
  • Дополнительные протоколы — Modbus TCP, METSO DNA Bus (для бесшовной интеграции с системами METSO);
  • Скорость передачи данных — до 100 Мбит/с (Ethernet, для быстрой передачи команд к 12 каналам);
  • Дальность передачи — до 1000 метров (по кабелю Cat5e/Cat6) или до 20 км (с опциональным оптоволоконным модулем METSO OM-01);
  • Поддержка редундантной связи — двойная Ethernet-карта (избыточность, предотвращение потери команд при сбое одного канала).
• Характеристики защиты и устойчивости:
  • Класс защиты корпуса — IP67 (полная защита от пыли, защита от погружения в воду до 1 метра в течение 30 минут);
  • Материал корпуса — алюминиевый сплав с покрытием полиуретана (устойчивость к коррозии, кислотам и соляной среде);
  • Устойчивость к механическим нагрузкам — ударная нагрузка up to 50 G (11 мс, по стандарту IEC 60068-2-27), вибрационная устойчивость up to 50 Гц (амплитуда 0.75 мм);
  • Защита EMC — соответствует стандартам IEC 61326-1 (категория 3, для промышленных сред с высоким уровнем помех) и EN 61000-4-4 (защита от импульсных помех 4 кВ);
  • Температурный диапазон работы — -30 °C до +70 °C (устойчивость к экстремальным температурам, включая зимние условия на открытом воздухе).
• Характеристики питания и эксплуатации:
  • Диапазон питания — DC 24 В ±20% (совместим с промышленными блоками питания METSO D200410);
  • Потребляемая мощность — ≤7 Вт (при работе всех 12 каналов DO);
  • Уровень влажности — 0–95% (без конденсации, работа в влажных шахтах или цехах);
  • Тип монтажа — на стену (крепление через анкеры) или на шину DIN 35 мм (с адаптером METSO AD-02);
  • Средний наработанный ресурс (MTBF) — 2 100 000 часов (по данным производителя METSO);
  • Срок гарантии — 3 года (расширенная гарантия для критического оборудования).

Преимущества и особенности

• Долговечные релейные контакты и высокая мощность: Модуль METSO D201138 с релеами на 10 млн циклов и максимальным током 5 А (AC) позволяет управлять нагрузками средней мощности — например, в металлургическом цехе он запускает контакторы электродвигателей ролиганов (мощность 1.5 кВт) без перегрева. Это устраняет необходимость в дополнительных промежуточных реле, сокращая сложность схем и стоимость системы.
• Защищенный дизайн для суровых условий: Корпус METSO D201138 с классом защиты IP67 и устойчивостью к коррозии делает его идеальным для агрессивных сред — например, в шахте меди METSO D201138 работает в условиях пыльности 180 г/м³ и контакта с серной кислотой (при очистке руды), где стандартные модули DO (IP20) выходят из строя за 2–3 месяца. Алюминиевый сплав также защищает внутренние компоненты от механических повреждений.
• Редундантная связь и безопасность: Двойная Ethernet-карта у METSO D201138 гарантирует передачу команд даже при сбое одного канала — задержка переключения ≤5 мс, что критично для систем безопасности. Например, в нефтегазовом заводе METSO D201138 управляет аварийными клапанами сброса: при потере связи через один канал команда продолжает поступать через второй, предотвращая превышение давления в трубопроводе.
• Гибкая интеграция с системами METSO и внешними контроллерами: METSO D201138 автоматически распознается ПО METSO DNA Engineering Tool — предустановленные шаблоны конфигурации сокращают время настройки до 20 минут. При этом он поддерживает протоколы PROFINET и Modbus TCP, что позволяет интегрировать его в существующие системы Siemens или Rockwell. Например, в цехе с контроллером Rockwell ControlLogix METSO D201138 подключается через Modbus TCP за 15 минут.
• Детальная диагностика и удаленное обслуживание: Диагностические функции METSO D201138 включают мониторинг состояния релей (износ контактов, перегрев), обрыв кабеля к нагрузке и перепад напряжения. Данные о неисправностях передаются в контроллер, а удаленное обновление прошивки через Ethernet позволяет обслуживать модуль без посещения опасных объектов (например, высоковольтные подстанции). Детальные руководства по диагностике доступны по ссылке: [ссылка на продукт METSO D201138].

Примеры применения в отраслях

• Горнодобыча (шахта угля, управление насосами и конвейерами): В шахте глубиной 1000 метров METSO D201138 управляет 12 нагрузками: 8 контакторов насосов для подачи воды (ток 4 А, AC 230 В) и 4 сигнальные лампы аварий (ток 0.5 А, DC 24 В). При получении команды из контроллера METSO DNA Controller модуль включает насосы для удаления воды из шахты или активирует лампы при опасных условиях. IP67 защита предотвращает попадание угляной пыли в модуль, а температура -30 °C/+70 °C гарантирует работу в зимних условиях. Конкретные кейсы можно найти по ссылке: [ссылка на продукт METSO D201138].
• Нефтегазовая промышленность (трубопровод газа, управление запорными клапанами): На трубопроводе газа длиной 300 км METSO D201138 управляет 12 электромагнитными запорными клапанами (ток 2 А, DC 24 В). При обнаружении утечки газа контроллер отправляет команду на закрытие клапана — METSO D201138 выполняет команду за ≤10 мс, останавливая подачу газа. Редундантная связь гарантирует, что команда не потеряется даже при сбое одного Ethernet-канала.
• Металлургия (завод по плавке стали, управление приводами печей): В плавильном цехе METSO D201138 управляет 12 контакторами приводов механических подъемников ladle (труб для перевозки расплавленной стали, ток 5 А, AC 250 В). При необходимости переместить ladle контроллер отправляет команду на включение привода — релейные контакты METSO D201138 выдерживают нагрузку без перегрева, а устойчивость к EMC помехам предотвращает ложные включения.
• Химическая промышленность (завод по производству пластиков, управление затворами резервуаров): В цехе полимеризации METSO D201138 управляет 12 электромагнитными затворами резервуаров с реагентами (ток 1.5 А, DC 24 В). При достижении установленного уровня реагента контроллер отправляет команду на закрытие затвора — METSO D201138 выполняет команду быстро, предотвращая переполнение. Устойчивость корпуса к химическим парам предотвращает коррозию, а влажность 95% не влияет на работу модуля.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для управления нагрузками средней мощности (контакторы электродвигателей, электромагнитные клапаны) выбирайте METSO D201138 — его максимальный ток 5 А (AC) и 3 А (DC) позволяет работать без дополнительных промежуточных реле, в то время как Siemens ET 200SP (2 А) требует усиления.
  2. Если проект предполагает эксплуатацию в открытом воздухе или агрессивных средах (пыль, влага, химические реагенты) — METSO D201138 с IP67 устраняет необходимость в защитных шкафах, сокращая затраты на монтаж и обслуживание.
  3. Для систем с критическим требованием к непрерывности работы (аварийные клапаны, насосы в шахтах) METSO D201138 с редундантной связью гарантирует передачу команд даже при сбое канала. Детали по совместимости с контроллерами доступны по ссылке: [ссылка на продукт METSO D201138].
• Предостережения:
  1. Не превышайте максимальный ток/мощность на каналах: Работа METSO D201138 с током >5 А (AC) или >3 А (DC) приведет к перегреву релей и повреждению контактов — используйте таблицу нагрузок из документации (по ссылке [ссылка на продукт METSO D201138]) для подбора подходящих нагрузок.
  2. Соблюдайте правила заземления: При монтаже METSO D201138 обязательно заземлите корпус модуля — неправильное заземление снижает эффективность защиты EMC и может привести к ложным срабатываниям.
  3. Регулярно проверяйте состояние релей: Каждый 12 месяцев диагностируйте релейные контакты через ПО METSO DNA Engineering Tool — износ контактов >10 Ом требует замены модуля или релей (оригинальные реле METSO доступны по ссылке [ссылка на продукт METSO D201138]).
