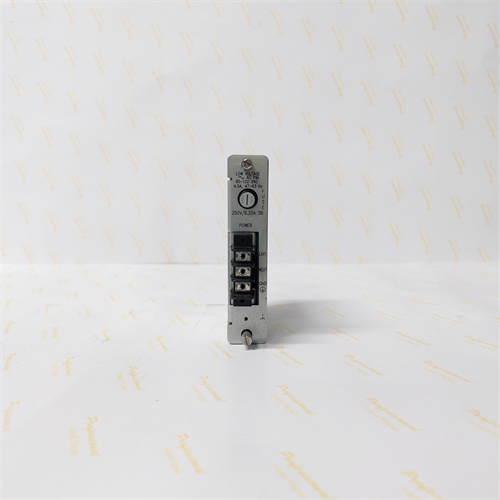

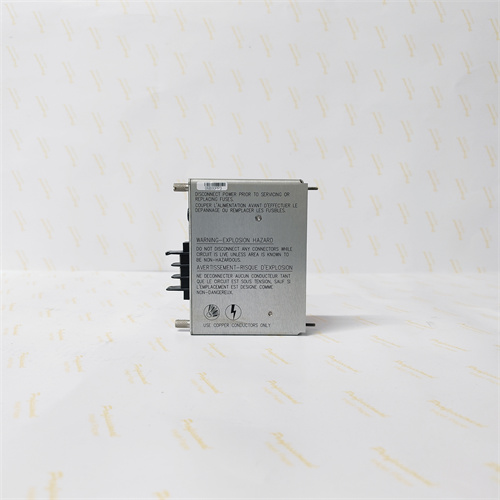

METSO D201139

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики цифровых входов (DI):
  • Количество каналов DI — 16 (индивидуально изолированные, настраиваемые режимы);
  • Тип входного сигнала — DC 24 В (стандарт индустриального питания);
  • Режимы работы — нормально разомкнутые (NO) / нормально замкнутые (NC) (настраиваемые через ПО);
  • Ток срабатывания — 3–7 мА (гарантия надежного определения состояния, предотвращение ложных триггеров);
  • Время задержки сигнала — 0.1–100 мс (настраиваемое, для фильтрации импульсных помех);
  • Изолированность каналов — 500 В AC (1 мин) (между каналами и шиной связи, снижение влияния помех).
• Характеристики цифровых выходов (DO):
  • Количество каналов DO — 8 (релейные контакты, нормально разомкнутые (NO));
  • Максимальный ток на канал (AC) — 5 А (при 250 В AC, для управления контакторами);
  • Максимальный ток на канал (DC) — 3 А (при 30 В DC, для электромагнитных клапанов);
  • Максимальная мощность на канал — 1250 ВА (AC) / 90 Вт (DC) (для нагрузок средней мощности);
  • Количество операций контактов (MTBC) — 10 млн циклов (при номинальной нагрузке, долговечность);
  • Время срабатывания реле — ≤10 мс (быстрая реакция на команды контроллера).
• Характеристики коммуникации:
  • Основные протоколы — PROFINET IRT (синхронизация в реальном времени, задержка ≤1 мкс), EtherCAT (CoE);
  • Дополнительные протоколы — Modbus TCP, METSO DNA Bus (для интеграции с системами METSO);
  • Скорость передачи — до 100 Мбит/с (Ethernet, для быстрой передачи данных 24 каналов);
  • Дальность передачи — до 1000 м (кабель Cat5e/Cat6) или до 20 км (оптоволоконный модуль METSO OM-01, опционально);
  • Редундантная связь — двойная Ethernet-карта (избыточность, предотвращение потери данных при сбое канала).
• Характеристики защиты и устойчивости:
  • Класс защиты корпуса — IP67 (полная защита от пыли, погружение в воду до 1 м в течение 30 мин);
  • Материал корпуса — алюминиевый сплав с полиуретановым покрытием (устойчивость к коррозии, кислотам);
  • Устойчивость к механическим нагрузкам — ударная нагрузка 50 G (11 мс, IEC 60068-2-27), вибрации 50 Гц (амплитуда 0.75 мм);
  • Защита EMC — соответствует IEC 61326-1 (категория 3) и EN 61000-4-4 (импульсные помехи 4 кВ);
  • Температурный диапазон работы — -30 °C до +70 °C (устойчивость к экстремальным температурам).
• Характеристики питания и эксплуатации:
  • Диапазон питания — DC 24 В ±20% (совместим с блоком питания METSO D200410);
  • Потребляемая мощность — ≤8 Вт (при работе всех 24 каналов);
  • Уровень влажности — 0–95% (без конденсации);
  • Тип монтажа — на стену (анкеры) или на шину DIN 35 мм (адаптер METSO AD-02);
  • MTBF (средний наработанный ресурс) — 2 100 000 часов (по данным METSO);
  • Срок гарантии — 3 года.

Преимущества и особенности

• Компактное комбинированное решение: Модуль METSO D201139 объединяет 16 DI и 8 DO каналов в одном корпусе, что сокращает занимаемое пространство в щитах или на открытом оборудовании на 40% по сравнению с отдельными модулями. Например, в шахте угля он заменяет два отдельных модуля (16-канальный DI + 8-канальный DO), освобождая место для других компонентов.
• Защита IP67 и устойчивость к суровым условиям: Корпус METSO D201139 полностью защищает внутренние компоненты от пыли и воды — в металлургическом цехе, где пыльность достигает 150 г/м³ и температура поднимается до +65 °C, модуль работает стабильно без снижения производительности. Полиуретановое покрытие также защищает от коррозии при контакте с химическими парами (например, в нефтегазовых объектах).
• Долговечные релей и надежные DI каналы: Релейные контакты METSO D201139 выдерживают 10 млн циклов — это эквивалентно работе 8–10 лет при 3 циклах в день (управление клапанами), что выше, чем у аналогов (6–7 лет). DI каналы с изолированностью 500 В AC предотвращают ложные срабатывания от электромагнитных помех от электродвигателей или трансформаторов.
• Редундантная связь и безопасность: Двойная Ethernet-карта METSO D201139 гарантирует непрерывную передачу данных — при сбое одного канала связи автоматически переключается на второй (задержка ≤5 мс). Это критично для систем безопасности, например, в нефтегазовом заводе модуль передает статус аварийных клапанов и получает команды на их включение, даже при сбое основного Ethernet-канала.
• Гибкая интеграция и удобство обслуживания: METSO D201139 автоматически распознается в ПО METSO DNA Engineering Tool — предустановленные шаблоны позволяют настроить модуль за 20 минут. Удаленное обновление прошивки через Ethernet устраняет необходимость посещения опасных объектов (например, глубинных шахт), а детальная диагностика (износ релей, обрыв кабеля) помогает заранее планировать обслуживание. Детали по интеграции доступны по ссылке: [ссылка на продукт METSO D201139].

Примеры применения в отраслях

• Горнодобыча (шахта железной руды, управление добычными установками): В шахте METSO D201139 собирает статусы 16 датчиков положения буровых голов (DI каналы: “в положении/отклонение”) и управляет 8 приводами затворов для подачи руды (DO каналы: “открыть/закрыть”). IP67 защита предотвращает попадание влажной руды и пыли в модуль, а температура -30 °C/+70 °C позволяет работать в зимних условиях шахты. Данные передаются через PROFINET IRT на контроллер METSO DNA Controller, который оптимизирует скорость добычи. Конкретные кейсы можно найти по ссылке: [ссылка на продукт METSO D201139].
• Нефтегазовая промышленность (завод по переработке нефти, блок управления резервуарами): В блоке хранения нефти METSO D201139 сборает статусы 16 датчиков уровня нефти (DI: “полон/пустой”) и управляет 8 электромагнитными клапанами подачи (DO: “включить/остановить”). При достижении максимального уровня датчик отправляет сигнал в модуль, который через 10 мс закрывает клапан, предотвращая переполнение. Редундантная связь гарантирует, что команда не потеряется даже при сбое Ethernet-канала.
• Металлургия (завод по прокату стали, управление ролиговыми станциями): В прокатном цехе METSO D201139 подключен к 16 датчикам положения ролиганов (DI: “в зазоре/отклонение”) и 8 контакторам приводов ролиганов (DO: “начать прокат/остановить”). При отклонении ролигана от зазора модуль мгновенно передает сигнал в контроллер, который корректирует положение, а DO каналы запускают приводы с током 4 А (AC 250 В) — релейные контакты выдерживают нагрузку без перегрева.
• Химическая промышленность (завод по производству удобрений, блок управления реакторами): В цехе синтеза удобрений METSO D201139 сборает статусы 16 предохранительных датчиков давления (DI: “норма/авария”) и управляет 8 электромагнитными клапанами сброса (DO: “открыть/закрыть”). При превышении давления модуль отправляет команду на открытие клапана, предотвращая разрыв реактора. Устойчивость к химическим парам гарантирует долговечность корпуса.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для локальных автоматизационных узлов с ограниченным пространством (например, шахтные установки, мобильные оборудование) выбирайте METSO D201139 — комбинированная конфигурация 16 DI + 8 DO заменяет два отдельных модуля, сокращая размеры и стоимость.
  2. Если проект требует эксплуатации в открытом воздухе или агрессивных средах (пыль, влага, перепады температуры) — METSO D201139 с IP67 устраняет необходимость в защитных шкафах, в то время как аналоги Siemens/Rockwell требуют дополнительных затрат.
  3. Для систем с критическим требованием к непрерывности связи (например, аварийные системы, управление резервуарами) METSO D201139 с редундантной Ethernet связью гарантирует передачу данных даже при сбое канала. Детали по совместимости с контроллерами доступны по ссылке: [ссылка на продукт METSO D201139].
• Предостережения:
  1. Не превышайте максимальный ток на DO каналах: Работа METSO D201139 с током >5 А (AC) или >3 А (DC) приведет к перегреву релей и повреждению контактов — используйте предохранители на 5 А (AC) / 3 А (DC) для каждой нагрузки.
  2. Соблюдайте правила монтажа: Устанавливайте METSO D201139 с зазором ≥10 мм от других нагружаемых компонентов (например, инверторов) — это обеспечивает достаточную циркуляцию воздуха и предотвращает перегрев.
  3. Регулярно проверяйте состояние релей: Каждый 12 месяцев диагностируйте релейные контакты через ПО METSO DNA Engineering Tool — износ контактов >10 Ом требует замены модуля (оригинальные запасные части METSO доступны по ссылке [ссылка на продукт METSO D201139]).
  4. Не используйте модуль за пределами температурного диапазона: Работа METSO D201139 при < -30 °C или > +70 °C приведет к выходу из строя электроники — в экстремальных условиях используйте дополнительное обогревание или охлаждение.
