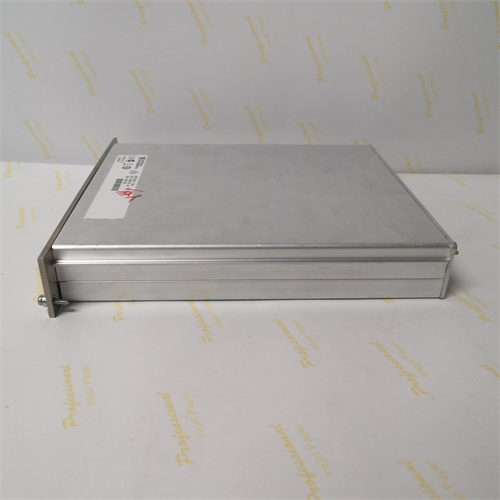

METSO D201379L

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики аналоговых входов (AI):
  • Количество каналов AI — 8 (дифференциальные, с двойной galvanic isolation);
  • Поддерживаемые сигналы AI — 4–20 мА DC, 0–10 В DC, ±5 В DC, ±10 В DC, RTD (Pt100, Pt1000), термопары (J, K, T, E, R, S);
  • Разрешение АЦП — 24 бит (для высокой точности измерений, особенно для термопар/RTD);
  • Погрешность AI — ≤0.01% от полного диапазона (в температурном диапазоне 0–55 °C), ≤0.03% от полного диапазона (в диапазоне -30–70 °C);
  • Температурная дрейф AI — ≤5 ppm/°C (низкая зависимость от температуры, предотвращение искажений);
  • Изолированность AI каналов — 1000 В AC (1 мин) между каналами, шиной связи и землей.
• Характеристики аналоговых выходов (AO):
  • Количество каналов AO — 4 (индивидуально настраиваемые, независимая защита);
  • Поддерживаемые сигналы AO — 4–20 мА DC, 0–10 В DC, ±5 В DC, ±10 В DC;
  • Разрешение ЦАП — 16 бит (для стабильного регулирования актуаторов);
  • Погрешность AO — ≤0.02% от полного диапазона (в температурном диапазоне 0–55 °C);
  • Максимальный выходной ток AO (для 4–20 мА) — 50 мА (для питания маломощных актуаторов);
  • Изолированность AO каналов — 1000 В AC (1 мин) между каналами и шиной связи.
• Характеристики коммуникации:
  • Основные протоколы — PROFINET IRT (синхронизация в реальном времени, задержка ≤1 мкс), EtherCAT (CoE);
  • Дополнительные протоколы — Modbus TCP, METSO DNA Bus (для интеграции с системами METSO);
  • Скорость передачи данных — до 100 Мбит/с (Ethernet, для быстрой передачи данных 12 каналов);
  • Дальность передачи — до 1000 метров (кабель Cat5e/Cat6) или до 20 км (оптоволоконный модуль METSO OM-01, опционально);
  • Редундантная связь — двойная Ethernet-карта (износность, предотвращение потери данных при сбое канала).
• Характеристики защиты и устойчивости:
  • Класс защиты корпуса — IP67 (полная защита от пыли, погружение в воду до 1 м в течение 30 мин);
  • Материал корпуса — алюминиевый сплав с полиуретановым покрытием (устойчивость к кислотам, щелочам и соляной среде);
  • Устойчивость к механическим нагрузкам — ударная нагрузка 50 G (11 мс, IEC 60068-2-27), вибрации 50 Гц (амплитуда 0.75 мм);
  • Защита EMC — соответствует IEC 61326-1 (категория 3) и EN 61000-4-6 (защита от радиопомех 30 В/m);
  • Температурный диапазон работы — -30 °C до +70 °C.
• Характеристики питания и эксплуатации:
  • Диапазон питания — DC 24 В ±20% (совместим с блоком питания METSO D200410);
  • Потребляемая мощность — ≤12 Вт (при работе всех 12 каналов);
  • Уровень влажности — 0–95% (без конденсации);
  • Тип монтажа — на стену (анкеры) или на шину DIN 35 мм (адаптер METSO AD-02);
  • MTBF (средний наработанный ресурс) — 2 400 000 часов (по данным METSO);
  • Срок гарантии — 3 года.

Преимущества и особенности

• Комплексное решение AI/AO в одном корпусе: Модуль METSO D201379L объединяет 8 AI и 4 AO каналов, что сокращает количество оборудования в щитах и упрощает монтаж — например, в нефтегазовом заводе он заменяет два отдельных модуля (8-канальный AI + 4-канальный AO), освобождая 30% пространства и снижая затраты на кабели.
• Высокая точность и устойчивость к помехам: 24-битное разрешение АЦП и погрешность ≤0.01% у METSO D201379L обеспечивают измерения класса “инструментального уровня” — в энергетике он контролирует температуру пара в турбине (через термопару типа S) с точностью ±0.1 °C, что критично для предотвращения перегрева. Двойная изоляция 1000 В AC также защищает сигналы от электромагнитных помех от высоковольтных линий.
• Защита от агрессивных сред: Корпус METSO D201379L с полиуретановым покрытием устойчив к кислотам (соляная, серная) и соляной среде — в химическом заводе, где используется соляная кислота для очистки оборудования, модуль работает стабильно 5+ лет, в то время как аналоги с эпоксидным покрытием коррозируют за 2 года.
• Редундантная связь и безопасность: Двойная Ethernet-карта METSO D201379L гарантирует передачу данных и команд даже при сбое одного канала — задержка переключения ≤5 мс. В нефтегазовом трубопроводе это критично: при потере связи модуль продолжает передавать данные о давлении и получать команды на регулировку клапанов, предотвращая аварии.
• Гибкая интеграция и удобство обслуживания: METSO D201379L автоматически распознается в ПО METSO DNA Engineering Tool — предустановленные шаблоны позволяют настроить каналы (выбор сигнала, калибровка) за 25 минут. Удаленное обновление прошивки через Ethernet устраняет необходимость посещения опасных объектов (например, глубинных шахт). Детальные руководства по обслуживанию доступны по ссылке: [ссылка на продукт METSO D201379L].

Примеры применения в отраслях

• Нефтегазовая промышленность (трубопровод нефти, контроль давления и управление клапанами): На трубопроводе METSO D201379L собирает данные от 8 датчиков давления (AI, 4–20 мА, точность ±0.01%) и управляет 4 регулирующими клапанами (AO, 4–20 мА). При превышении давления >8 МПа модуль отправляет команду на закрытие клапана, снижая давление до нормы. IP67 защита защищает от дождя и снега (установлен на открытом пункте управления), а устойчивость к соляной среде — от морской соли на морских трубопроводах. Конкретные кейсы можно найти по ссылке: [ссылка на продукт METSO D201379L].
• Химическая промышленность (завод по производству удобрений, контроль температуры и подачи реагентов): В цехе синтеза аммиака METSO D201379L подключен к 8 термопарам типа K (AI, измерение температуры реакции, 300–500 °C) и 4 дозаторам реагентов (AO, 0–10 В DC). При падении температуры ниже 350 °C модуль увеличивает подачу реагента через AO каналы, поддерживая оптимальный режим реакции. Двойная изоляция предотвращает влияние помех от электродвигателей смесителей.
• Энергетика (теплоэлектростанция, контроль уровня воды и управление насосами): В ТЭС METSO D201379L собирает сигналы от 8 датчиков уровня воды в котлах (AI, 0–10 В DC) и управляет 4 насосами подачи воды (AO, 4–20 мА). При снижении уровня ниже 50% модуль увеличивает скорость насосов, предотвращая перегрев котла. Скорость выборки 50 Гц на AI каналах позволяет фиксировать быстрые колебания уровня.
• Фармацевтика (завод по производству лекарств, контроль влажности и подаче воздуха): В цехе упаковки лекарств METSO D201379L сборает данные от 8 датчиков влажности (AI, 4–20 мА, точность ±0.5%) и управляет 4 вентиляторами системы кондиционирования (AO, 0–10 В DC). При превышении влажности >60% модуль активирует вентиляторы, поддерживая влажность в диапазоне 45–55% (требуемом для стабильности лекарств).

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для проектов, где требуется одновременно собирать аналоговые данные и управлять актуаторами (нефтегазовые трубопроводы, химические реакторы) — выбирайте METSO D201379L — комбинированная конфигурация 8 AI + 4 AO упрощает монтаж и снижает затраты по сравнению с отдельными модулями.
  2. Если проект предполагает эксплуатацию в агрессивных средах (кислоты, соляная среда) — METSO D201379L с полиуретановым покрытием гарантирует долговечность, в то время как аналоги с эпоксидным покрытием требуют частой замены.
  3. Для систем с критическим требованием к точности (энергетика, фармацевтика) — METSO D201379L с 24-битным АЦП и погрешностью ≤0.01% обеспечивает измерения, соответствующие высоким стандартам. Детали по совместимости с сенсорами доступны по ссылке: [ссылка на продукт METSO D201379L].
• Предостережения:
  1. Не превышайте максимальный ток на AO каналах: Работа METSO D201379L с током >50 мА (для 4–20 мА) приведет к повреждению ЦАП — используйте внешние усилители сигнала METSO AM-01 для нагрузок >50 мА.
  2. Соблюдайте правила калибровки: Калибруйте AI каналы METSO D201379L раз в 12 месяцев с использованием эталонного устройства METSO CAL-01 — нерегулярная калибровка снизит точность до ≤0.1%.
  3. Защищайте модуль от конденсации: В влажных цехах установите дегумидратор рядом с METSO D201379L — конденсат в корпусе приведет к Коррозии контактов и выходу из строя электроники.
  4. Используйте только оригинальные кабели: Для подключения сенсоров и актуаторов используйте кабели METSO CA-03 (с защитные оболочки, устойчивые к химическим реагентам) — неоригинальные кабели снижают уровень защиты EMC.
