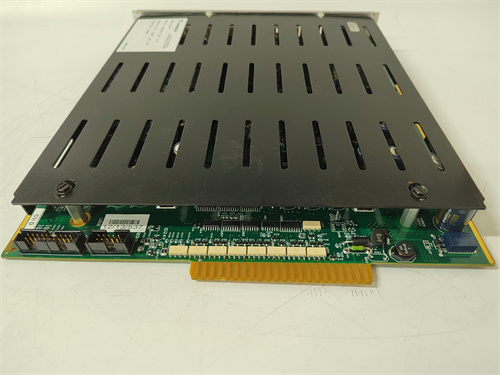

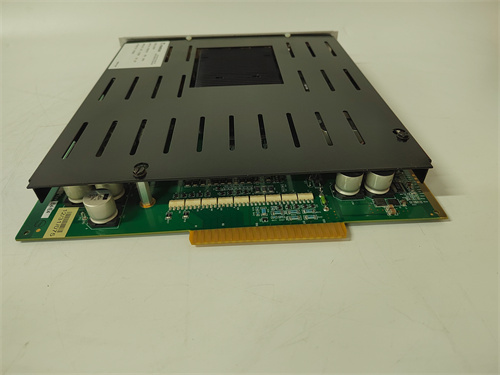

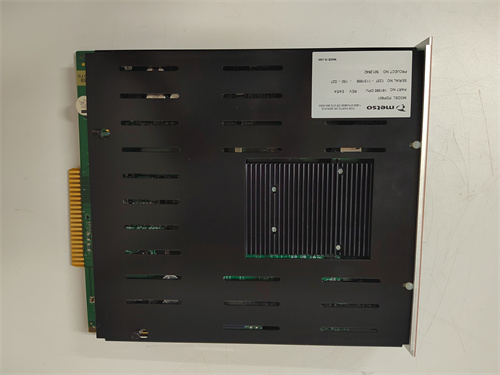

METSO D201463：Детальный обзор промышленного модуля цифровых входов для систем контроля процессов

Технические параметры продукта

• Тип устройства: Промышленный модуль цифровых входов (DI) с электрической изоляцией каналов, предназначенный для системы METSO DNA.
• Параметры цифровых входов:
  • Количество каналов: 16 независимых цифровых входных каналов — возможность подключения множества устройств одновременно (датчики положения, кнопки аварийной остановки, сигнальные лампы).
  • Тип входов: Совместимые с сигналами 24 ВDC (сухой контакт или транзисторный выход), поддерживающие как нормально разомкнутые (NO), так и нормально замкнутые (NC) контакты.
  • Ток входа: 4–10 мА на канал — гарантирует надежное детектирование сигналов даже при падении напряжения в сети.
  • Время фильтрации сигнала: Настраиваемое время от 1 мс до 100 мс — подавление помех (искровых разрядов, электромагнитных интерференций) и предотвращение ложных срабатываний.
  • Степень изоляции: Электрическая изоляция между каналами и между каналами и шиной питания ≥2 кВ АЦ (1 мин) — защита от кросс-талка и повреждения модуля при кратковременных замыканиях.
• Электрические параметры:
  • Питание: 24 ВDC (от шасси METSO DNA или внешнего редуплированного источника), допуск ±10%, потребляемая мощность ≤12 Вт при полной нагрузке (все 16 каналов активны).
  • Полярность питания: Нестрогая — защита от ошибок подключения и повреждения внутренних компонентов.
• Эксплуатационные характеристики:
  • Температурный диапазон эксплуатации: -20 °C — +65 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации), что соответствует условиям горных выработок, цехов с высокой влажностью.
  • Устойчивость к вибрации: До 3 Г (в диапазоне 10–500 Гц), соответствие требованиям EN 60068-2-6 — адаптация к вибрациям на оборудовании (двигатели, конвейеры).
  • Устойчивость к шокам: До 20 Г (продолжительность импульса 11 мс) — защита от механических ударов при транспортировке или работе на строительных площадках.
  • Класс защиты: IP20 (для монтажа в закрытых шкафу управления) или IP54 (при использовании дополнительной герметичной оболочки для открытых установок).
• Конструкционные и коммуникационные параметры:
  • Корпус: Алюминиевый с антикоррозийной обработкой, компактный дизайн для монтажа на DIN-рейку.
  • Габариты: 35 мм (ширина) × 177 мм (высота) × 190 мм (глубина) — удобство монтажа в стандартных шкафу управления с плотным расположением оборудования.
  • Интерфейс с системой: Встроенный интерфейс с шиной METSO DNA (Proprietary Bus) — высокоскоростная передача данных в контроллер METSO DNA с задержкой ≤1 мс.
  • Индикаторы: LED-индикаторы статуса каждого входного канала (светится при наличии сигнала) и индикатор питания — мгновенный визуальный контроль работы.

Преимущества и особенности

• Полная совместимость с системой METSO DNA: Нативная интеграция с контроллерами, шасси и программным обеспечением METSO DNA (например, METSO DNA Control Builder) исключает необходимость в дополнительных драйверах или конфигурациях. Это сокращает время наладки системы автоматизации и минимизирует риск несовместимостей, что критично для объектов с высокими требованиями к надежности (например, горные выработки).
• Гибкость и масштабируемость: 16 независимых входных каналов позволяют METSO D201463 обслуживать большое количество устройств, а стандартный DIN-рейковый монтаж упрощает масштабирование системы — добавление новых модулей при расширении технологических линий. Настраиваемое время фильтрации сигнала адаптирует модуль к условиям с разным уровнем помех (например, в цехах с мощными электродвигателями или на буровых установках).
• Адаптация к агрессивным условиям: Работа в широком диапазоне температур (-20 °C — +65 °C) и высокой устойчивостью к влаге, вибрациям и шокам делают METSO D201463 подходящим для эксплуатации в severных условиях — например, на северных горных выработках (низкие температуры), в химических цехах (агрессивная среда) или на бумажных заводах (высокая влажность). Высокая электрическая изоляция защищает модуль от повреждений при нестабильном питании.
• Надежность и быстрый отклик: Время передачи данных ≤1 мс и стабильная работа всех 16 каналов даже при полной нагрузке гарантируют своевременное сбоор информации о состоянии процессов. Это критично для системы аварийной остановки — например, при получении сигнала о превышении уровня материала в бункере или неисправности привода, модуль мгновенно передает данные в контроллер, который принимает защитные меры.
• Легкость диагностики и обслуживания: LED-индикаторы каждого канала позволяют операторам быстро выявлять неисправности (например, отсутствие сигнала от датчика — не светится LED) без использования дополнительного оборудования. Удаленная диагностика через программное обеспечение METSO DNA позволяет отслеживать состояние модуля из центра управления, снижая потребность в физическом доступе к оборудованию в труднодоступных местах (например, на верхних этажах цехов или в горных выработках).

Примеры применения в отраслях

• Горнодобывающая промышленность: Золото-, рудные и угляные выработки — METSO D201463 собирает сигналы от датчиков положения клапанов на конвейерах, датчиков уровня руды в бункерах и кнопок аварийной остановки, расположенных по всему объекту. Данные передаются в контроллер METSO DNA, который регулирует работу конвейеров, предотвращая перезагрузку или остановку производства при нештатных ситуациях.
• Металлургическая промышленность: Линии прокатки и плавления металла — модуль принимает сигналы от датчиков температуры (индикаторы готовности расплава), датчиков положения рольгангов и сигналов о состоянии уплотнений в плавильных печах. METSO D201463 гарантирует своевременную передачу данных в систему управления, позволяя операторам регулировать параметры процесса и предотвращать повреждение оборудования.
• Химическая промышленность: Реакторные установки и линии по производству удобрений — модуль собирает сигналы от датчиков уровня реактивов в резервуарах, датчиков давления и сигналов готовности насосов. При отклонении параметров от нормативов METSO D201463 передает сигнал в контроллер, который блокирует подачу реактивов и предотвращает аварию (например, разрыв резервуара из-за превышения давления).
• Бумажная промышленность: Линии производства бумаги — модуль принимает сигналы от датчиков скорости конвейеров, датчиков уровня бумажной массы в ваннах и сигналов о состоянии режущего оборудования. Данные используются для регулировки скорости производства и предотвращения брака (например, разрыв бумажной ленты при нестабильном движении конвейера).
• Энергетика: Теплоэлектростанции (ТЭС) на углях — METSO D201463 собирает сигналы от датчиков уровня угля в бункерах, датчиков положения питательных устройств и кнопок аварийной остановки котлов. Модуль обеспечивает связь между оборудованием и системой управления, гарантируя стабильное питание котлов угля и предотвращая остановку генераторов.

Сравнение с конкурентами

• Совместимость с системой METSO DNA: Нативная интеграция с платформой METSO DNA исключает несовместимости, в отличие от Siemens 6ES7 131-4BD32-0AA0, который требует дополнительных драйверов для работы с системами METSO. Это критично для объектов, уже использующих оборудование METSO.
• Адаптация к температурным условиям: Работа в диапазоне -20 °C — +65 °C превосходит возможности ABB CI801 (0 °C — +60 °C), что делает METSO D201463 предпочтительным выбором для северных отраслей и горных выработок с низкими температурами.
• Гибкость фильтрации сигналов: Настраиваемое время фильтрации (1–100 мс) предоставляет большую адаптивность к помехам, чем Rockwell Automation 1794-IB16 (фиксированное время фильтрации 2 мс). Это позволяет использовать модуль в условиях с высоким уровнем электромагнитных помех (например, на буровых установках).
• Количество каналов и компактность: 16 каналов при малых габаритах (35×177×190 мм) оптимизируют пространство в шкафу управления, по сравнению с ABB CI801 (8 каналов в аналогичных габаритах), что снижает затраты на инфраструктуру при масштабировании системы.

Советы по выбору и предостережения

• При выборе METSO D201463 убедитесь, что количество каналов (16) соответствует требованиям вашего процесса — для объектов с большим количеством датчиков можно комбинировать несколько модулей в шасси METSO DNA. Проверьте совместимость с типом сигналов ваших устройств (24 ВDC, сухой контакт/транзисторный выход).
• Монтаж и подключение: Устанавливайте модуль на DIN-рейку в шкафу управления с достаточным пространством для охлаждения — перегрев может снизить срок службы компонентов. При подключении датчиков используйте экранированные кабели, заземлив экранирование с одного конца, чтобы снизить влияние электромагнитных помех. Соблюдайте правила полярности при подключении питания (даже при нестрогой полярности) для стабильной работы.
• Конфигурация и обслуживание: Используйте только официальное ПО METSO DNA Control Builder для настройки времени фильтрации сигналов и диагностики модуля. Перед запуском в эксплуатацию проведите тестирование каждого канала (подача тестового сигнала) для выявления неисправностей. Регулярно проверяйте состояние LED-индикаторов и очищайте корпус модуля от пыли — накопление пыли может привести к перегреву.
• Безопасность: Свяжите аварийные сигналы (например, от кнопок остановки) с каналами модуля, настроив контроллер METSO DNA на немедленную реакцию (остановка оборудования). При обслуживании модуля обязательно отключите питание и сбросьте сигналы от датчиков — это предотвращает ложные команды и травмы персонала.
