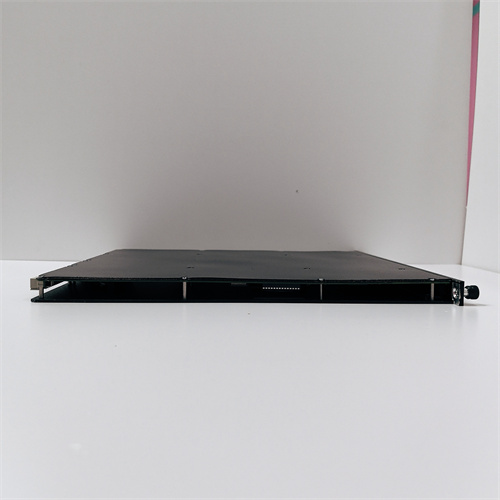

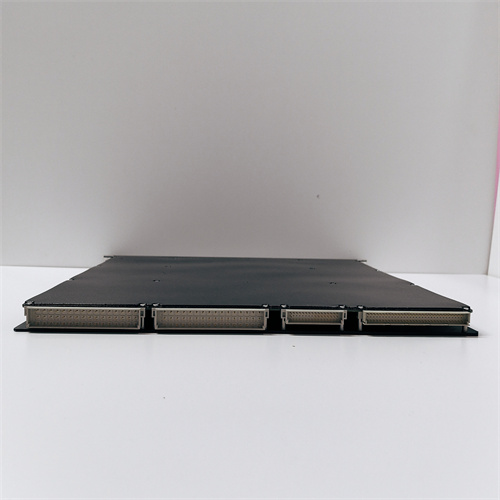

METSO D202593

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики цифровых входов (DI):
  • Количество каналов DI — 24 (индивидуально изолированные, двойная схема для безопасности);
  • Тип входного сигнала — DC 24 В (стандарт индустриального питания, с поддержкой обратной полярности);
  • Режимы работы — нормально разомкнутые (NO) / нормально замкнутые (NC) (настраиваемые через ПО METSO DNA Safety Engineering);
  • Ток срабатывания — 2–6 мА (нижний порог для надежного определения сигнала, предотвращение ложных срабатываний);
  • Время задержки сигнала — 0.05–500 мс (настраиваемое, для фильтрации импульсных помех и синхронизации с системами безопасности);
  • Изолированность каналов — 1000 В AC (1 мин) между каналами, шиной связи и землей (максимальная защита от помех);
  • Сертификация безопасности — соответствует требованиям IEC 61508 (SIL 2), IEC 61511 (для процессов), EN ISO 13849-1 (PL d).
• Характеристики коммуникации:
  • Основные протоколы связи — PROFINET IRT Safety (PROFIsafe v2.4, для безопасной передачи данных в реальном времени), EtherCAT Safety (FSoE);
  • Дополнительные протоколы — Modbus TCP (для небезопасной диагностики), METSO DNA Safety Bus (для интеграции с системами METSO);
  • Скорость передачи данных — до 100 Мбит/с (Ethernet, для передачи 24 каналов сигналов + диагностики);
  • Дальность передачи — до 1000 метров (по кабелю Cat5e/Cat6, сертифицированному для PROFIsafe) или до 20 км (с опциональным оптоволоконным модулем METSO OM-01 Safety);
  • Редундантная связь — двойная Ethernet-карта с поддержкой PROFIsafe Redundancy (износность, время переключения ≤10 мс).
• Характеристики защиты и устойчивости:
  • Класс защиты корпуса — IP67 (полная защита от пыли, погружение в воду до 1 метра в течение 30 минут);
  • Материал корпуса — алюминиевый сплав с эпоксидным покрытием (устойчивость к кислотам, щелочам и соляной среде);
  • Устойчивость к механическим нагрузкам — ударная нагрузка 60 G (11 мс, IEC 60068-2-27), вибрационная устойчивость 10–2000 Гц (амплитуда 1 мм, IEC 60068-2-6);
  • Защита EMC — соответствует стандартам IEC 61326-1 (категория 4) и EN 61000-4-4 (импульсные помехи 4 кВ, для сред с высоким уровнем помех);
  • Температурный диапазон работы — -30 °C до +70 °C (устойчивость к экстремальным температурам).
• Характеристики питания и эксплуатации:
  • Диапазон питания — DC 24 В ±20% (совместим с блоками питания METSO D200410 Safety, с изоляцией для систем безопасности);
  • Потребляемая мощность — ≤12 Вт (при работе всех 24 каналов DI);
  • Уровень влажности — 0–95% (без конденсации);
  • Тип монтажа — на стену (крепление через анкеры из нержавеющей стали) или на шину DIN 35 мм (с адаптером METSO AD-05 Safety);
  • Средний наработанный ресурс (MTBF) — 3 200 000 часов (по данным METSO, с учетом требований SIL 2);
  • Срок гарантии — 3 года (расширенная гарантия для систем безопасности).

Преимущества и особенности

• Сертификация SIL 2 и безопасная передача данных: Модуль METSO D202593 сертифицирован на SIL 2 (IEC 61508) и поддерживает протоколы PROFIsafe/EtherCAT Safety — это критично для нефтегазовых заводов, где сбор аварийных сигналов (например, превышение давления в трубопроводе) должен соответствовать строгим требованиям безопасности. Благодаря безопасной связи, данные не подвергаются искажениям или потерям, что исключает ложные аварийные остановки или неотработку сигналов.
• Высокая плотность каналов и компактность: 24 изолированных DI каналов в одном корпусе METSO D202593 сокращают занимаемое пространство в щитах безопасности на 50% по сравнению с модулями с 12 каналами. Например, в химическом заводе он заменяет два модуля 12-канальных DI, освобождая место для других компонентов системы безопасности (например, модули аварийного питания).
• Устойчивость к помехам и обратной полярности: Изолированность 1000 В AC и защита EMC категории 4 делают METSO D202593 устойчивым к электромагнитным помехам от высоковольтных линий или электродвигателей. Поддержка обратной полярности входов также предотвращает повреждение модуля при неправильном подключении питания — частая проблема при монтаже в условиях ограниченного доступа.
• Детальная диагностика и предиктивное обслуживание: METSO D202593 поддерживает реальное время мониторинга состояния каждого канала (обрыв кабеля, короткое замыкание, перегрев) и передает данные через Modbus TCP в систему диагностики. Это позволяет техническому персоналу заранее выявлять неисправности (например, обрыв кабеля к датчику температуры) и устранять их до выхода модуля из строя, минимизируя время простоя.
• Редундантная связь и непрерывность работы: Двойная Ethernet-карта с PROFIsafe Redundancy гарантирует передачу сигналов даже при сбое одного канала — время переключения ≤10 мс. В энергетических объектах (например, ТЭС) это обеспечивает непрерывный сбор сигналов от датчиков уровня воды в котлах, предотвращая остановку турбин из-за потери связи. Детальные руководства по настройке безопасной связи доступны по ссылке: [ссылка на продукт METSO D202593].

Примеры применения в отраслях

• Нефтегазовая промышленность (завод по переработке нефти, система аварийного останова): В блоке переработки нефти METSO D202593 собирает аварийные сигналы от 24 датчиков: 8 датчиков превышения давления (DI NO), 8 датчиков превышения температуры (DI NC) и 8 датчиков уровня нефти (DI NO). Данные передаются через PROFIsafe на контроллер METSO DNA Safety Controller, который при получении аварийного сигнала запускает систему аварийного останова (закрытие клапанов, отключение насосов). Сертификация SIL 2 гарантирует соответствие требованиям регионального регулирования. Конкретные кейсы можно найти по ссылке: [ссылка на продукт METSO D202593].
• Химическая промышленность (завод по производству ядовитых веществ, система контроля доступа): В цехе производства химикатов METSO D202593 подключен к 24 датчикам открытия дверей и шкафов (DI NC) — сигналы используются для контроля несанкционированного доступа к опасным веществам. При открытии двери без разрешения модуль мгновенно передает сигнал в систему безопасности, которая активирует звуковые и световые сигналы. Защита IP67 защищает модуль от химических паров, а изолированность 1000 В AC предотвращает влияние помех от смесителей.
• Энергетика (атомная электростанция, система мониторинга радиации): В АЭС METSO D202593 собирает сигналы от 24 датчиков радиации (DI NO) в зонах с повышенным риском. Данные передаются через EtherCAT Safety на контроллер безопасности, который при превышении допустимого уровня радиации запускает процедуры эвакуации и блокировки зон. Редундантная связь гарантирует передачу сигналов даже при сбое основного Ethernet-канала, а MTBF 3.2 млн часов обеспечивает высокую надежность.
• Фармацевтика (завод по производству инъекционных лекарств, система контроля чистоты): В цехе чистоты класса A METSO D202593 сборает сигналы от 24 датчиков давления воздуха и температуры (DI NO/NC). Сигналы используются для поддержания параметров чистоты: при отклонении от нормы модуль передает сигнал в контроллер, который корректирует систему вентиляции. Эпоксидное покрытие корпуса устойчиво к стерилизующим веществам, а IP67 защита предотвращает попадание пыли в модуль.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем безопасности SIL 2 (нефтегазовые заводы, АЭС) — выбирайте METSO D202593 — его сертификация и безопасные протоколы гарантируют соответствие требованиям законодательства, в то время как аналоги имеют одинаковую сертификацию, но меньше каналов.
  2. Если проект предполагает эксплуатацию в суровых условиях (пыль, влага, химические пары) — METSO D202593 с IP67 не требует защитных шкафов, в то время как модули Siemens/Rockwell (IP20) увеличивают затраты на монтаж.
  3. Для проектов с ограниченным пространством (щиты безопасности) — 24 канала в одном корпусе METSO D202593 сокращают размеры щита на 50%, что критично для объектов с плотным расположением оборудования. Детали по совместимости с контроллерами доступны по ссылке: [ссылка на продукт METSO D202593].
• Предостережения:
  1. Используйте только сертифицированные кабели: Для подключения METSO D202593 используйте кабели, сертифицированные для PROFIsafe/EtherCAT Safety (например, METSO CA-06 Safety) — несертифицированные кабели могут нарушить безопасную передачу данных и привести к потере SIL сертификации.
  2. Не превышайте пределы температуры: Работа METSO D202593 при температурах < -30 °C или > +70 °C приведет к выходу из строя электроники и потере сертификации SIL 2 — в экстремальных условиях используйте дополнительное обогревание или охлаждение.
  3. Регулярно проверяйте диагностику: Каждый месяц анализируйте данные диагностики через ПО METSO DNA Safety Engineering — обрыв кабеля, короткое замыкание или снижение изолированности требуют немедленного устранения, чтобы сохранить уровень безопасности SIL 2.
  4. Не изменяйте параметры без разрешения: Настройки каналов (время задержки, режим NO/NC) METSO D202593 должны изменяться только авторизованным персоналом с подтверждением через систему управления изменениями — неправильные настройки могут привести к неотработке аварийных сигналов.
