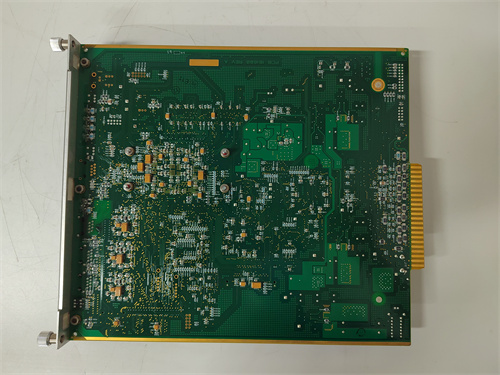

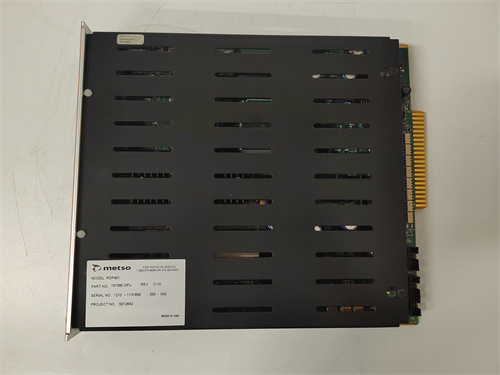

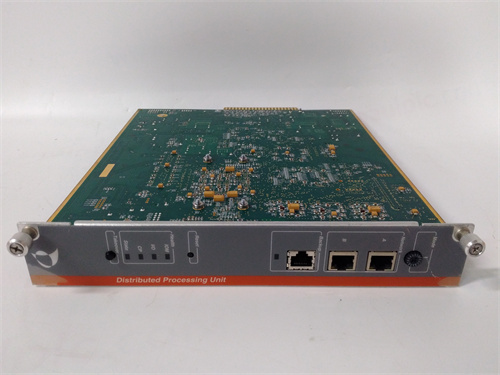

METSO PDP401 | Модуль дискретного ввода, для систем Metso DNA

Описание

Product Introduction (Описание)

Перед вами модуль дискретного ввода METSO PDP401 — это “рабочая лошадка” для систем автоматизации Metso DNA (теперь Valmet DNA). Этот финский бренд — стандарт для целлюлозно-бумажной промышленности, энергетики и нефтегаза по всему миру, включая Россию и СНГ. Модуль принимает сигналы 24 В от концевых выключателей, кнопок пуска/останова, реле давления и температуры, передавая их в контроллер для обработки технологии.

Честно говоря, финская надежность — это не пустой звук. Платы PDP401 славятся своей живучестью даже в агрессивных средах целлюлозных комбинатов. Главная фишка этих модулей — “горячая” замена и полная гальваническая развязка по каждому каналу. Это значит, что если на объекте “пробило” датчик или линию, сгорит только один канал, а не весь модуль целиком. По опыту скажу, найти живой, не убитый коррозией PDP401 на вторичке — уже удача, но наши модули проходят полную проверку и готовы к работе хоть завтра.

 SOP Quality Transparency (QA Process)

Как системный интегратор, я не могу отправить клиенту “кота в мешке”. Каждый модуль METSO PDP401 перед отгрузкой проходит через мои руки по жесткому регламенту:

1. Входной контроль (Трассируемость): Первым делом сверяем партномер (PDP401) и серийник на шильдике. Пробиваем по базе историю поставок. Осматриваем корпус: нет ли сколов, трещин и следов коррозии на контактах разъемов. Плата должна выглядеть как рабочая, а не как пролежавшая в луже год.
2. Нагрузочное тестирование (Live Test): Ставим модуль в тестовое шасси Metso DNA. Подаем питание и подключаем к реальному источнику 24 В. Проверяем все 16 каналов: подаем сигнал на каждый вход — контролируем загорание светодиода и прохождение сигнала в софт. Гоняем так минимум час.
3. Электрические тесты (Insulation): Мегаомметром (Fluke 1507) проверяем сопротивление изоляции между цепями 24 В и корпусом. Норма — не ниже 20 МОм. Это гарантирует, что плату не “колотит” и она не убьет дорогой контроллер.
4. Проверка прошивки: Считываем версию встроенного ПО. Если она не соответствует последней стабильной — по согласованию с заказчиком обновляем, чтобы не было конфликтов с процессором.
5. Упаковка: После тестов модуль запаивается в антистатический пакет, прокладывается ударопрочным пенополиэтиленом. Клеммники фиксируются стяжками. Клеим наклейку “QC PASSED” с датой проверки.

 Technical Pitfalls Guide (Технические подводные камни)

Я видел, как инженеры сжигали не один дорогой модуль на ровном месте. Вот с чем можно столкнуться при замене PDP401:

1. Короткое замыкание на клеммнике: Самое частое. Меняете модуль, переставляете провода, и случайно замыкаете плюс 24 В на соседний канал. Реальный случай: Один монтажник перепутал отвертку с пинцетом и замкнул “+” на “массу”. Искра, хлопок — и входной оптопарный каскад нового модуля “крякнул”. Совет: Перед подключением ОБЕСТОЧЬТЕ цепь. Все подключения делайте при выключенном питании, а 24 В подавайте в последнюю очередь через автомат с маленьким номиналом (2-4 А).
2. Переполюсовка внешнего питания: Если на модуль приходит внешнее питание 24 В (не от шины), перепутать плюс и минус проще простого. Совет: Всегда маркируйте провода перед снятием старого модуля. Цвета проводов могут не соответствовать стандарту после десятка лет эксплуатации. Сфотографируйте!
3. Статика (ESD) осенью и зимой: В сухом воздухе статический заряд с рук может пробить входной полевой транзистор. Совет: Прежде чем браться за плату, коснитесь заземленного корпуса шкафа. Лучше работать в антистатическом браслете. Один разряд незаметен, но через месяц модуль начнет “глючить”.

Application Scenarios & Pain Points

Представьте целлюлозно-бумажный комбинат в Архангельской области. Стоит зима, на улице -30°С, а линия производства бумаги встала из-за того, что перестал читаться сигнал с концевого датчика положения сетки. Диагностика показала — “мертвый” канал на PDP401. Замена модуля нужна “еще вчера”.

Где применяется PDP401 чаще всего:

• Целлюлозно-бумажная промышленность: Сбор сигналов с концевых выключателей на линиях варки, промывки, отбелки и сушки целлюлозы.
• Энергетика: Контроль положения задвижек и выключателей на ТЭЦ и ГРЭС, где используется оборудование Metso.
• Нефтегаз и нефтехимия: Чтение сигналов с датчиков давления и потока на установках подготовки нефти (УПН).
• Горнорудная промышленность: Сигнализация состояния конвейеров, дробилок и мельниц.

Кейс из практики:
На одном из ЦБК в Ленинградской области вышел из строя модуль PDP401 в шкафу управления варочным котлом. Складской запас кончился, а поставка нового от официального дилера — 4 недели. Мы нашли и проверили модуль за 2 дня. Инженер приехал на объект, заменил модуль “на горячую” (благо поддерживается), переставил перемычки со старого на новый, и котел запустили через час. Простой комбината обошелся бы в миллионы рублей, а тут обошлись стоимостью модуля.

Key Technical Specifications

 FAQ (Часто задаваемые вопросы)

В: Поддерживает ли PDP401 горячую замену (hot swap) без отключения стойки?
О: Да, поддерживает. Модули серии Metso DNA рассчитаны на горячую замену. Но есть нюанс: если вы меняете модуль и он питается от внешнего 24 В, убедитесь, что это полевое питание не закорочено на землю. Вставлять/вынимать можно под напряжением, но аккуратно, без фанатизма, чтобы не погнуть контакты на объединительной плате.

В: Мне нужно заменить старый PDP401, но на шильдике есть какой-то дополнительный номер 57360001-LK. Он важен?
О: Это номер производственной ревизии или вариант исполнения. Основной номер для заказа — PDP401. Однако 57360001-LK уточняет модификацию (например, версию ПО или тип клемм). Чтобы гарантировать 100% совместимость, пришлите нам фото вашего старого модуля — сверим все маркировки.

В: Снят ли с производства этот модуль? Долго ли ждать?
О: Формально, Metso (ныне Valmet) поддерживает свои старые серии, но поставки новых модулей могут идти 8-12 недель под заказ. У нас на складе в Москве обычно есть проверенные модули в наличии. Отгрузка за 1-3 дня.

В: Почему у вас дешевле, чем у официального представительства?
О: Мы работаем с каналами поставок, которые позволяют предлагать конкурентные цены. Модули проходят 100% предпродажную проверку (см. пункт 4). Мы не платим за огромные маркетинговые бюджеты бренда. Вы платите за “железо”, которое точно работает, а не за красивую брошюру.
