Описание
Сначала представляю вам аналоговый выходной модуль для контроллеров промышленной автоматизации — MITSUBISHI A1S68DAV; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Mitsubishi Electric относится к серии PLC A1S (AnS Series), предназначенной для точной передачи аналоговых управляющих сигналов к исполнительным механизмам (регулирующие клапаны, серводвигатели, дозировочные насосы) в условиях средней промышленной нагрузки — например, в пищевой промышленности, системах климат-контроля и линии сборки электроники.
Описание продукта

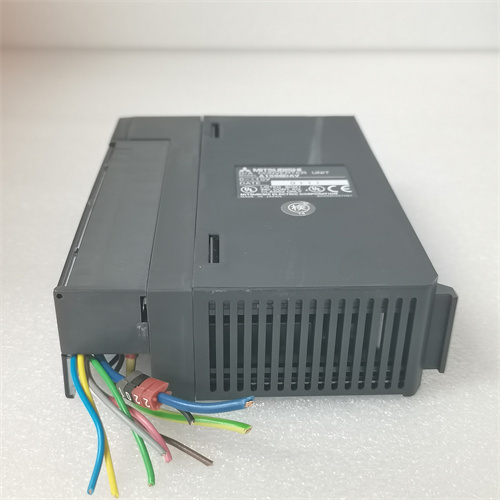

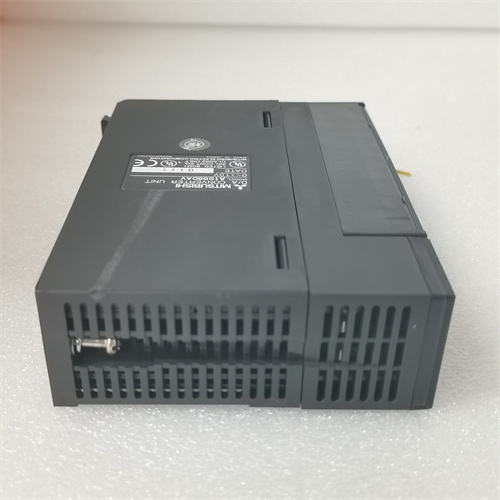

MITSUBISHI A1S68DAV — это аналоговый выходной модуль с 8 независимыми каналами, разработанный для генерации стандартных промышленных сигналов (4–20 мА, 0–10 В) на основе команд от контроллера Mitsubishi A1S PLC. Модуль MITSUBISHI A1S68DAV отличается высокой стабильностью выходных сигналов — он имеет низкое нелинейность (<0.1% от полного диапазона) и минимальное дрейф параметров при изменении температуры, что гарантирует точное регулирование исполнительных устройств даже в цехах с перепадами температуры (например, холодильные камеры, нагревательные печи). Благодаря компактной модульной форме фактора MITSUBISHI A1S68DAV легко интегрируется в шасси PLC A1S и совместим с другими модулями серии A1S (например, аналоговые входные A1S68AD, цифровые входные A1S68DA), что упрощает сборку комплексных систем управления. Особенно важно отметить, что MITSUBISHI A1S68DAV поддерживает индивидуальную конфигурацию каждого канала — через программное обеспечение GX Developer можно настроить тип сигнала (ток/напряжение) и диапазон выхода для каждого канала отдельно, адаптируя модуль к специфике подключенных устройств (например, 4–20 мА для дозировочного насоса, 0–10 В для регулирующего клапана). Также MITSUBISHI A1S68DAV оснащен LED-индикаторами состояния каждого канала (зеленый — сигнал в норме, красный — ошибка/перегрузка) и встроенной защитой от короткого замыкания на выходах — это предотвращает повреждение модуля при аномальных режимах (например, короткое замыкание кабеля к клапану). Все эти особенности делают MITSUBISHI A1S68DAV универсальным решением для передачи аналоговых сигналов в системах, где требуется баланс между точностью, гибкостью и экономичностью.
Параметры продукта
- Производитель: Mitsubishi Electric
- Модель: A1S68DAV
- Тип модуля: Аналоговый выходной модуль для PLC Mitsubishi A1S Series
- Количество выходных каналов: 8 независимых каналов
- Поддерживаемые типы сигналов:
- Токовые сигналы: 4–20 мА (зависимый режим, нагрузка ≤ 500 Ом)
- Напряжные сигналы: 0–10 В DC (независимый режим, нагрузка ≥ 10 кОм)
- Технические характеристики сигнала:
- Нелинейность: ≤ ±0.1% от полного диапазона
- Дрейф температуры: ≤ ±0.01% от полного диапазона/°C
- Время перехода к стабильному значению: <10 мс
- Напряжение питания: 5 В DC (питание от шасси PLC A1S, через внутреннюю шину)
- Температурный диапазон эксплуатации: 0 °C до +55 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси PLC)
- Интерфейс связи с PLC: Совместим с шиной данных Mitsubishi A1S Backplane Bus
- Сертификации: CE, UL 508, CSA C22.2 No. 142
- Совместимость с контроллерами: Mitsubishi A1S PLC (A1SJCPU, A1SHCPU), Mitsubishi AnS Series-compatible systems
- ПО для конфигурации: Mitsubishi GX Developer, GX Works2 (версии, поддерживающие A1S Series)
Преимущества и особенности
- Индивидуальная конфигурация каналов: Возможность настроить тип сигнала (4–20 мА/0–10 В) для каждого канала отдельно делает MITSUBISHI A1S68DAV гибким для подключения разных типов исполнительных устройств — не требуется покупать несколько специализированных модулей.
- Высокая точность сигнала: Нелинейность <0.1% и минимальный температурный дрейф гарантируют, что MITSUBISHI A1S68DAV передаёт точные команды к регулирующим устройствам (например, дозировочные насосы в пищевой промышленности), предотвращая брак продукции из-за неаккуратной дозировки.
- Компактность и простота интеграции: Малые габариты и совместимость с шасси A1S позволяют установить MITSUBISHI A1S68DAV в ограниченном пространстве (например, шкафы автоматизации для мелкосерийного производства) без дополнительного места.
- Защита от перегрузки: Встроенная защита от короткого замыкания на выходах предотвращает выход модуля из строя при повреждении кабелей или неисправности исполнительных устройств, снижая затраты на ремонт.
- Доступное ПО для конфигурации: Совместимость с распространёнными программами Mitsubishi GX Developer/GX Works2 упрощает настройку модуля — инженеры, знакомые с Mitsubishi PLC, не требуют дополнительного обучения.
Случаи применения в отраслях
- Пищевая промышленность: В линиях производства напитков MITSUBISHI A1S68DAV управляет дозировочными насосами для добавления сахара и ароматизаторов. Модуль генерирует сигналы 4–20 мА в зависимости от команды PLC, регулируя скорость насосов и обеспечивая точную дозировку (отклонение <0.5%), что сохраняет стабильность вкуса продукции.
- Системы климат-контроля: В крупных торговых центрах или промышленных цехов MITSUBISHI A1S68DAV управляет регулирующими клапанами системы вентиляции и охлаждения. Сигналы 0–10 В от модуля регулируют открытие клапанов, поддерживая заданную температуру и влажность в помещении.
- Электроника (линии сборки): На линиях сборки мобильных телефонов MITSUBISHI A1S68DAV подаёт сигналы 4–20 мА к серводвигателям манипуляторов, регулируя скорость и позицию захвата компонентов (микросхем, батарей). Точность сигнала гарантирует, что манипуляторы не повреждяют деликатные электроники.
- Химическая промышленность (маломасштабное производство): В лабораториях или небольших цехах по производству пищевых добавок MITSUBISHI A1S68DAV управляет нагревательными элементами реакционных сосудов. Сигналы 0–10 В регулируют мощность нагрева, поддерживая температуру в диапазоне ±0.1 °C и предотвращая перегрев реагентов.
Сравнение с конкурентами
Сравним MITSUBISHI A1S68DAV с аналогичным аналоговым выходным модулем Siemens SIMATIC S7-200 SMART EM AQ04 (6ES7288-3AQ04-0AA0):
| Параметр | MITSUBISHI A1S68DAV | Siemens SIMATIC S7-200 SMART EM AQ04 |
|---|---|---|
| Количество каналов | 8 | 4 |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В |
| Нелинейность | ≤ ±0.1% | ≤ ±0.5% |
| Температурный диапазон | 0 °C до +55 °C | 0 °C до +60 °C |
| Совместимость с PLC | Mitsubishi A1S Series | Siemens S7-200 SMART |
| Защита от короткого замыкания | Да | Да |
Как видно из таблицы, MITSUBISHI A1S68DAV имеет преимущество в плане большего количества каналов (8 против 4) и более высокой точности сигнала (нелинейность 0.1% против 0.5%) — это делает его предпочтительным для систем, где нужно управлять большим количеством исполнительных устройств с высокими требованиями к точности (например, линии с несколькими дозировочными насосами). Siemens модель имеет несколько шире температурный диапазон, но уступает по количеству каналов и точности.
Рекомендации по выбору
При выборе MITSUBISHI A1S68DAV учитывайте следующие факторы:
- Тип существующего PLC: Модуль MITSUBISHI A1S68DAV разработан исключительно для Mitsubishi A1S Series — если у вас уже есть контроллер A1SJCPU/A1SHCPU, он обеспечит полную совместимость; для Siemens S7 или Allen-Bradley PLC выберите соответствующие модули бренда.
- Количество исполнительных устройств: Если нужно управлять >4 аналоговыми исполнителями (например, 6 дозировочных насосов + 2 регулирующих клапана), MITSUBISHI A1S68DAV с 8 каналами подойдет лучше, чем модули с 4 каналами (экономия места и стоимости).
- Требования к точности: Для процессов, где нелинейность >0.1% недопустима (например, дозировка лекарственных компонентов, точное позиционирование серводвигателей), MITSUBISHI A1S68DAV гарантирует необходимую точность; для менее требовательных систем (например, вентиляция) можно рассмотреть более простые модели.
- Условия эксплуатации: Для объектов с температурой ≤ +55 °C (например, закрытые цехи, лаборатории) MITSUBISHI A1S68DAV оптимален; для более жарких условий (>+55 °C) выбирайте модули с расширенным температурным диапазоном.
Меры предосторожности
- Установка: Монтируйте MITSUBISHI A1S68DAV только в шасси Mitsubishi A1S PLC, следуя руководству по монтажу — неправильное крепление может нарушить контакты с внутренней шиной и привести к потере связи с PLC.
- Подключение исполнительных устройств: Не превышайте максимальные параметры нагрузки (≤500 Ом для 4–20 мА, ≥10 кОм для 0–10 В) — перегрузка может привести к выходу канала из строя. Используйте экранированные кабели для снижения электромагнитных помех.
- Калибровка: Периодически (рекомендуется раз в 2 года) калибруйте выходные сигналы с помощью стандартного источника сигнала — это поддерживает точность MITSUBISHI A1S68DAV и предотвращает дрейф параметров со временем.
- Диагностика: При появлении ошибок (красный LED-индикатор) отключите питание PLC и проверьте:
- Корректность подключения кабелей к выходам;
- Наличие короткого замыкания в цепи исполнительного устройства;
- Конфигурацию канала в GX Developer (совпадение типа сигнала с устройством).
- Хранение: Перед установкой храните MITSUBISHI A1S68DAV в оригинальной антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +60 °C — это предотвращает коррозию контактов и сохранение калибровочных параметров.
