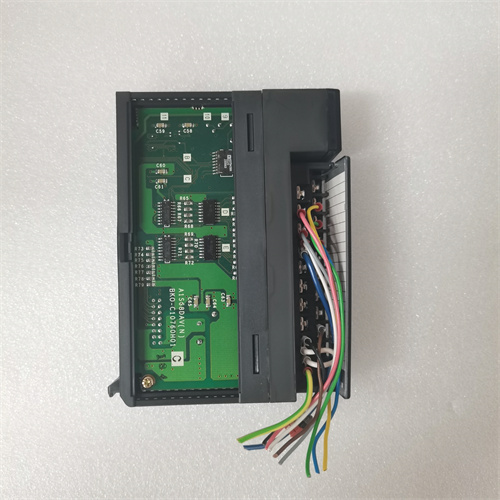

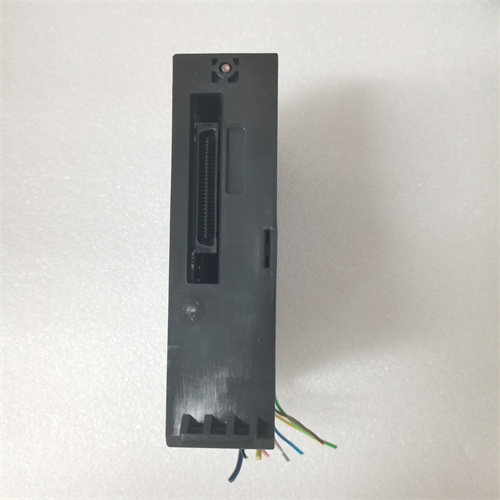

MITSUBISHI A1S68DAV

Описание

Общие сведения о продукте MITSUBISHI A1S68DAV

Технические параметры MITSUBISHI A1S68DAV

• Тип модуля: Аналоговый выходной модуль с 8 независимыми каналами — поддерживает два типа стандартных промышленных сигналов: 4–20 мА (ток) и 0–10 В (напряжение), что позволяет гибко управлять различными исполнительными механизмами без дополнительных конвертеров.
• Точность и стабильность:
  • Погрешность выходного сигнала: ≤ ±0,3% от полного диапазона (FS) при рабочей температуре 25 °C; температурный дрейф ≤ ±0,01% FS/°C (диапазон 0–55 °C) — гарантирует минимальные отклонения сигнала при колебаниях окружающей температуры, критически важно для чувствительных процессов (например, пайка печатных плат) у MITSUBISHI A1S68DAV.
  • Разрешение: 12 бит — обеспечивает 4096 дискретных уровней регулировки для каждого канала, позволяя достичь высокой плавности управления (например, регулировка скорости конвейера с шагом 0,0024 В для сигнала 0–10 В).
• Электрические параметры:
  • Для сигнала 4–20 мА: Максимальная нагрузка на канал ≤ 500 Ом, минимальный выходной ток 3,8 мА (нижняя граница), максимальный 20,2 мА (верхняя граница).
  • Для сигнала 0–10 В: Напряжение纹波 ≤ 10 мВ (пик-пик), выходное сопротивление ≤ 0,5 Ом — предотвращает искажения сигнала при передаче по длинным кабелям (до 100 м).
• Рабочие условия:
  • Температурный диапазон: 0 °C до 55 °C (без конденсации); относительная влажность 5–90% (без конденсации).
  • Защита от электромагнитных помех: Уровень ЭМС соответствует стандартам EN 61000-6-2 (промышленный) — устойчив к помехам от электродвигателей и силовых кабелей.
• Питание и интеграция:
  • Питание: Подключается к шине контроллера A1S с напряжением 5 В DC (от блока питания A1S61PN), максимальное энергопотребление — 2,5 Вт (без учета нагрузки от исполнительных механизмов).
  • Коммуникация с ПЛС: Через внутреннюю шину MELSEC-A — автоматически распознается контроллером A1S при монтаже, не требует ручной настройки адресов.
• Монтаж: Стандартный монтаж на рейку DIN (ширина 45 мм) — компактный дизайн позволяет размещать MITSUBISHI A1S68DAV в плотно заполненных шкафах с оборудованием, сохраняя пространство для других модулей (дискретные I/O, коммуникационные карты).
• Совместимость: Полностью совместим с контроллерами ПЛС Mitsubishi MELSEC-A (A1S300, A1S500) и программным обеспечением GX Works2/GX Developer — поддерживает программирование выходных сигналов через функции MOV_K (передача значений) и арифметические блоки для расчета требуемых параметров.

  Все детальные параметры можно найти по ссылке на MITSUBISHI A1S68DAV, где представлена полная техническая спецификация продукта.

Преимущества и особенности MITSUBISHI A1S68DAV

1. Гибкость выбора сигналов: Каждый из 8 каналов MITSUBISHI A1S68DAV можно индивидуально настроить на сигнал 4–20 мА или 0–10 В через аппаратные джамперы — это позволяет использовать модуль одновременно для управления приводами насосов (4–20 мА) и регулирующими клапанами (0–10 В) в одной производственной линии, без покупки отдельных модулей.
2. Высокая точность и стабильность: Погрешность ≤ ±0,3% FS и низкий температурный дрейф гарантируют, что MITSUBISHI A1S68DAV поддерживает стабильное управление даже в условиях колебаний температуры (например, в цехах с сезонными перепадами nhiệtда) — критически важно для процессов с строгими требованиями к точности (например, дозировка реагентов в химической промышленности).
3. Простота интеграции в экосистему Mitsubishi: Модуль идеально совместим с контроллерами MELSEC-A и ПО GX Works2 — MITSUBISHI A1S68DAV автоматически интегрируется в проект ПЛС, и программисты могут быстро настроить выходные сигналы через встроенные функции (например, TO_K для записи значений в модуль), сокращая время настройки на 20–30% по сравнению с аналогами других брендов.
4. Компактность и экономичность: Низкие габариты (45 мм шириной) позволяют размещать несколько модулей MITSUBISHI A1S68DAV в одном шкафу, а 8 каналов на модуль снижают среднюю стоимость на канал по сравнению с модулями с меньшим количеством выходов — оптимально для малых и средних производственных линий.

Примеры применения MITSUBISHI A1S68DAV в различных отраслях

• Пищевая промышленность: В линиях пастеризации молока MITSUBISHI A1S68DAV управляет регулирующими клапанами подачи пара — через сигнал 4–20 мА модуль плавно изменяет открытие клапана, поддерживая температуру молока в диапазоне 60–65 °C (необходимом для пастеризации), предотвращая перегрев и потерю качества продукта.
• Текстильная промышленность: В станках для прядения нитей MITSUBISHI A1S68DAV регулирует скорость серво-двигателей через сигнал 0–10 В — модуль адаптирует скорость в зависимости от толщины нити (данные от аналогового входного модуля), гарантируя равномерность прядения и снижение брака.
• Машиностроение: В станках для гравировки деталей MITSUBISHI A1S68DAV управляет подачей резца через сигнал 4–20 мА — плавная регулировка силы нажатия резца (в зависимости от материала детали) обеспечивает точность гравировки и продлевает срок службы инструмента.
• Водоподготовка: В системах очистки воды MITSUBISHI A1S68DAV управляет приводами дозаторов реагентов — через сигнал 4–20 мА модуль регулирует количество добавляемого коагулянта в зависимости от turbidity воды (меры мутности), поддерживая стандарты качества питьевой воды.

Сравнение MITSUBISHI A1S68DAV с конкурентами

Советы по выбору и предостережения при использовании MITSUBISHI A1S68DAV

Советы по выбору

1. Подтвердите совместимость с ПЛС: Используйте MITSUBISHI A1S68DAV только с контроллерами Mitsubishi MELSEC-A (A1S300, A1S500) — для других серий (MELSEC-Q, MELSEC-L) выбирайте соответствующие модули (например, Q62DA). Проверяйте список совместимых контроллеров через ссылку на MITSUBISHI A1S68DAV.
2. Рассчитайте нагрузку на каналы: Убедитесь, что сопротивление исполнительного механизма не превышает 500 Ом (для сигнала 4–20 мА) — превышение нагрузки приведет к искажению сигнала. Для длинных кабелей (>50 м) используйте экранированные кабели, чтобы снизить электромагнитные помехи.
3. Планируйте монтаж: Монтируйте MITSUBISHI A1S68DAV на рейку DIN с достаточным свободным пространством (≥10 мм с каждой стороны) — это обеспечивает эффективную охлаждение и предотвращает перегрев модуля при работе с максимальной нагрузкой.

Предостережения

1. Не подключайте высоковольтные сигналы: Подключение напряжения выше 10 В или тока выше 20 мА к каналам MITSUBISHI A1S68DAV может привести к повреждению внутренних схем — всегда проверяйте параметры исполнительного механизма перед подключением.
2. Проводите регулярную калибровку: Каждые 12 месяцев калибруйте модуль с использованием эталонного сигнального генератора (например, Fluke 724) — это поддерживает точность сигнала и соответствие требованиям производственных стандартов.
3. Используйте только оригинальное ПО и запчасти: Для программирования и ремонта MITSUBISHI A1S68DAV используйте официальное ПО GX Works2 и авторизованные запчасти Mitsubishi — неоригинальные компоненты могут нарушить стабильность сигнала или привести к полному отказу модуля.
