Описание

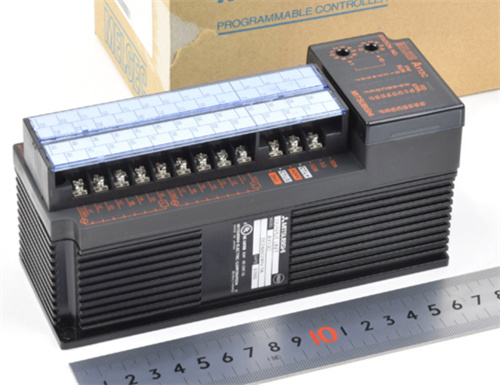

MITSUBISHI AY13C — это модуль цифровых выходов от компании Mitsubishi Electric, разработанный для интеграции в контроллеры PLC серии MELSEC iQ-F. Он предназначен для управления исполнительными устройствами (реле, контакторы, клапаны) в системах промышленной автоматизации, обеспечивая надежную передачу сигналов и простоту внедрения, что делает его востребованным в машиностроении, пищевой промышленности и энергетике.
Описание продукта
Модуль MITSUBISHI AY13C оснащен 16 цифровыми выходами типа реле (NO — нормально открытые), каждый из которых может коммутировать нагрузку до 2 А при напряжении до 250 В переменного тока или 30 В постоянного тока. Например, в пищевых цехах на линиях упаковки MITSUBISHI AY13C управляет приводами конвейеров и клапанами для подачи материалов, обеспечивая синхронность операций с минимальной задержкой — критично для соблюдения технологических режимов. MITSUBISHI AY13C подключается к контроллеру MELSEC iQ-F через внутреннюю шину, поддерживая быструю передачу данных с обновлением каждые 0,1 мс. Он оснащен светодиодными индикаторами состояния каждого выхода, что упрощает диагностику неисправностей, и поддерживает горячее подключение (hot-swap), позволяющее заменять модуль без отключения всей системы. MITSUBISHI AY13C питается от шины контроллера (24 В постоянного тока, ток потребления ≤100 мА) и имеет пластиковый корпус с классом защиты IP20, монтируется на рейку DIN и функционирует в диапазоне температур от 0°C до +55°C. Благодаря компактным габаритам (ширина 25 мм) MITSUBISHI AY13C эффективно использует пространство в шкафах автоматизации, а встроенная защита от перегрузки и короткого замыкания гарантирует долговечность работы в интенсивных условиях эксплуатации.
Технические параметры
- Тип устройства: Модуль 16 цифровых выходов реле для PLC MELSEC iQ-F.
- Тип выходов: Реле NO (нормально открытые).
- Максимальная нагрузка на выход: 2 А (постоянная), 5 А (кратковременная, до 10 с).
- Диапазон напряжения нагрузки: 100–250 В переменного тока, 5–30 В постоянного тока.
- Время реакции: ≤10 мс (включение), ≤5 мс (выключение).
- Интерфейс с контроллером: Внутренняя шина MELSEC iQ-F.
- Защита: От перегрузки, короткого замыкания.
- Напряжение питания: 24 В постоянного тока (от контроллера, допуск ±15%).
- Габариты: 25 мм (ширина) × 90 мм (высота) × 75 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: 0°C — +55°C.
- Сертификаты: CE, UL, RoHS, IEC 61131-2.
Преимущества и особенности
- Большое количество выходов: 16 каналов позволяют MITSUBISHI AY13C управлять множеством исполнительных устройств, сокращая количество модулей в системе.
- Горячее подключение: Возможность замены без остановки системы минимизирует простои в производственных линиях с непрерывным циклом.
- Надежность реле: Выходы реле обеспечивают электрическую изоляцию между контроллером и нагрузкой, защищая от перепадов напряжения.
- Компактность: Ширина 25 мм экономит пространство в шкафах, что важно для плотных конфигураций.
Примеры применения
- Машиностроение: На металлообрабатывающих станках MITSUBISHI AY13C управляет электромагнитными захватами и приводами подачи инструмента, синхронизируя их работу с контроллером PLC.
- Пищевая промышленность: В линиях упаковки продуктов он регулирует работы конвейеров и упаковочных механизмов, соблюдая санитарные стандарты за счет герметичного корпуса.
- Энергетика: В распределительных пунктах электроснабжения модуль управляет реле автоматического выключения, предотвращая перегрузки линий при превышении допустимого тока.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (ET 200SP DO 16xRelay) и Omron (NX-DO1604), MITSUBISHI AY13C выделяется более компактными габаритами (25 мм против 30–40 мм) и быстрым временем реакции (≤10 мс против 15–20 мс). Также он имеет лучшую интеграцию с контроллерами MELSEC iQ-F, что сокращает время на настройку системы.
Советы по выбору и предостережения
- Совместимость: Убедитесь, что модуль используется с контроллерами серии MELSEC iQ-F, так как MITSUBISHI AY13C разработан специально для этой платформы.
- Нагрузка: Не превышайте максимальный ток 2 А на выход; для нагрузок выше 5 А используйте дополнительные контакторы.
- Кабелирование: Используйте клеммы с соответствующим сечением проводов (0,5–1,5 мм²) для обеспечения надежного контакта.
- Монтаж: Устанавливайте модуль в защитные шкафы при работе в пыльных или влажных условиях; избегайте близости к источникам сильных магнитных полей.
MITSUBISHI AY13C — это надежный и компактный модуль цифровых выходов, идеально подходящий для систем автоматизации с высокими требованиями к надежности и эффективности, подтверждающий качество решений Mitsubishi Electric.
