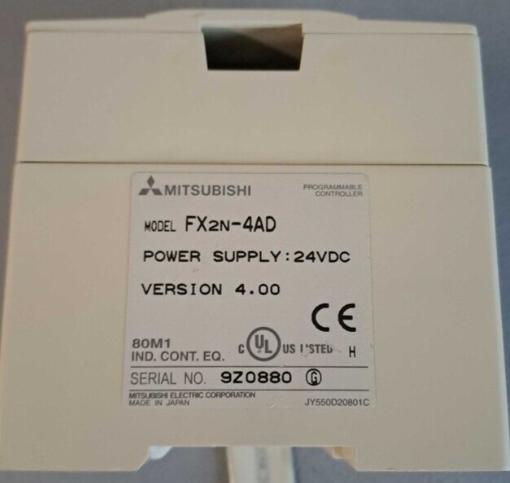

Общая информация о продукте Mitsubishi FX2N-4AD
В системах промышленной автоматизации, где требуется измерение аналоговых сигналов (температура, давление, напряжение), ключевую роль играет модуль Mitsubishi FX2N-4AD — разработанное компанией Mitsubishi Electric устройство для преобразования аналоговых сигналов в цифровые для контроллеров серии FX2N. Этот модуль обеспечивает высокоточное считывание данных с сенсоров, что критично для регулировки технологических процессов. Полная информация о Mitsubishi FX2N-4AD, включая руководства по калибровке и подключению, доступна на официальном ресурсе: [ссылка на Mitsubishi FX2N-4AD](здесь будет предоставлен ваша ссылка).
Mitsubishi Electric разработала Mitsubishi FX2N-4AD для простой интеграции с основными контроллерами FX2N, что позволяет быстро добавить возможность обработки аналоговых сигналов без замены всей системы. Благодаря компактности и высокой точности Mitsubishi FX2N-4AD широко используется в системах регулировки температуры, давления и уровня жидкостей в малых и средних производственных линиях.
Технические параметры Mitsubishi FX2N-4AD
Модуль аналоговых входов Mitsubishi FX2N-4AD оснащен характеристиками, оптимизированными для точного измерения:
-
Тип устройства: Модуль аналоговых входов серии FX2N, модель FX2N-4AD (4-Channel Analog-to-Digital Conversion Module).
-
Параметры входов:
- Количество каналов: 4 (независимые, настраиваемые);
- Типы сигналов: ВольтAGE (0–10 В DC, ±5 В DC) или ток (4–20 мА DC);
- Разрешение: 12 бит (включая знак для симметричных сигналов);
- Точность: ±0,5% полного диапазона (при 25 °C);
- Время преобразования: 15 мс на канал (обработка всех 4 каналов — 60 мс).
-
Интеграция и коммуникация:
- Совместимость: Только с контроллерами Mitsubishi FX2N (через внутренний bus);
- Протокол связи: Автоматическое определение контроллером, настройка через программное обеспечение GX Developer;
- Калибровка: Пользовательская (нулевая и полная шкала) через программные команды.
-
Эксплуатационные характеристики:
- Питание: Из контроллера FX2N (DC 5 В, потребление до 80 мА);
- Габариты: 87 мм (ширина) × 90 мм (высота) × 70 мм (глубина);
- Класс защиты: IP20 (для монтажа в шкафу);
- Температурный диапазон работы: 0 °C до +55 °C;.
Все детальные параметры Mitsubishi FX2N-4AD доступны на официальной странице: [ссылка на Mitsubishi FX2N-4AD](здесь будет предоставлен ваша ссылка).
Преимущества и особенности Mitsubishi FX2N-4AD
Mitsubishi FX2N-4AD выделяется среди модулей аналоговых входов благодаря уникальным характеристикам:
- Высокая точность: Разрешение 12 бит и погрешность ±0,5% гарантируют надежное измерение сигналов, что критично для систем регулировки температуры в химических реакторах или давления в гидравлических линиях.
- Гибкость настройки: Возможность выбора типа сигнала (вольтаж или ток) для каждого из 4 каналов позволяет подключать разные сенсоры (температурные датчики PT100 через преобразователь, датчики давления 4–20 мА) без дополнительных адаптеров.
- Простота интеграции: Автоматическое определение контроллером FX2N и настройка через GX Developer упрощают внедрение, даже для специалистов с базовым опытом.
- Компактность: Малые габариты позволяют монтировать модуль в плотно заполненных шкафах, что важно для уже существующих систем с ограниченным пространством.
Примеры применения Mitsubishi FX2N-4AD
Mitsubishi FX2N-4AD используется для измерения аналоговых сигналов в различных отраслях:
- Системы регулировки температуры в пластиковых экструдерах: Считывание сигналов от термопар (через преобразователь в 0–10 В) — модуль передаёт данные контроллеру, который корректирует мощность нагревателей.
- НАСОСНЫЕ станции водопровода: Измерение давления в трубопроводах (4–20 мА от датчиков давления) — Mitsubishi FX2N-4AD обеспечивает постоянный контроль, предотвращая перегрузку насосов.
- Лабораторные установки для материаловедения: Сбор данных от датчиков напряжения и силы в испытательных стендах — его высокая точность гарантирует достоверность экспериментальных результатов.
Дополнительные примеры использования Mitsubishi FX2N-4AD можно найти на [ссылка на Mitsubishi FX2N-4AD](здесь будет предоставлен ваша ссылка).
Сравнение с конкурентами
В сравнении с аналогичными модулями аналоговых входов (например, Siemens S7-200 EM 231, Omron CP1W-AD041) Mitsubishi FX2N-4AD имеет преимущества:
| Параметр сравнения | Mitsubishi FX2N-4AD | Siemens S7-200 EM 231 | Omron CP1W-AD041 |
|---|---|---|---|
| Количество каналов | 4 | 4 | 4 |
| Разрешение | 12 бит | 12 бит | 12 бит |
| Точность | ±0,5% полного диапазона | ±0,3% полного диапазона | ±0,3% полного диапазона |
| Время преобразования | 15 мс/канал | 25 мс/канал | 20 мс/канал |
| Совместимость | Только FX2N | S7-200 | CP1H/CP1L |
Mitsubishi FX2N-4AD предлагает быстрее время преобразования и хорошую точность, что делает его оптимальным для систем FX2N, где требуется оперативное получение данных от аналоговых сенсоров.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы FX2N с аналоговыми сенсорами: Если контроллер FX2N нужно оснастить возможностью считывания температуры, давления или уровня, Mitsubishi FX2N-4AD предоставляет 4 универсальных канала.
- Оперативные измерения: При необходимости быстрого обновления данных (например, в регулируемых процессах с коротким временем отклика) его время преобразования 15 мс/канал является преимуществом.
- Разные типы сигналов: Если проект требует подключения как вольтных, так и токовых сенсоров, его гибкая настройка каналов сокращает количество дополнительных модулей.
Меры предосторожности
- Совместимость: Убедиться, что модуль используется только с контроллерами FX2N — подключение к FX3G или FX5 вызовет несовместимость.
- Калибровка: Регулярно калибровать модуль (раз в 1–2 года) через GX Developer — смещение нулевого уровня или полной шкалы снизит точность измерений.
- Защита от помех: Использовать экранированные кабели для подключения сенсоров — электромагнитные помехи могут искажать аналоговые сигналы.
- Питание: Контролировать стабильность питания от контроллера FX2N (DC 5 В) — перепады напряжения могут привести к искажениям данных.
