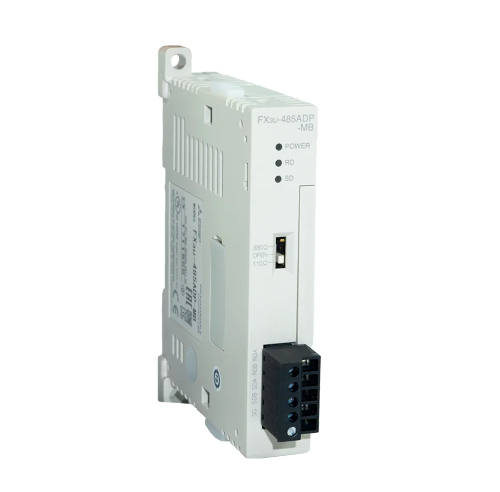

Общая информация о продукте MITSUBISHI FX3U-485ADP-MB
В системах промышленной автоматизации, где требуется надежное коммуникационное взаимодействие контроллеров с внешними устройствами, ключевую роль играет модуль MITSUBISHI FX3U-485ADP-MB — разработанное компанией Mitsubishi Electric устройство для расширения возможностей связи контроллеров серии FX3U. Этот модуль обеспечивает поддержку протокола Modbus RTU по интерфейсу RS-485, что делает его незаменимым для интеграции с датчиками, панелями оператора, приводами и другими промышленными устройствами. Полная информация о MITSUBISHI FX3U-485ADP-MB, включая руководства по настройке и подключению, доступна на официальном ресурсе: [ссылка на MITSUBISHI FX3U-485ADP-MB](здесь будет предоставлен ваша ссылка).
Mitsubishi Electric разработала MITSUBISHI FX3U-485ADP-MB для простой интеграции с контроллерами FX3U, обеспечивая быстрое добавление возможности обмена данными по Modbus RTU. Благодаря компактности и высокой надежности MITSUBISHI FX3U-485ADP-MB широко используется в системах, где требуется централизованное управление несколькими устройствами — от насосных станций до логстических конвейеров.
Технические параметры MITSUBISHI FX3U-485ADP-MB
Модуль коммуникации MITSUBISHI FX3U-485ADP-MB оснащен характеристиками, оптимизированными для стабильного обмена данными:
-
Тип устройства: Модуль расширения коммуникации серии FX3U, модель FX3U-485ADP-MB (RS-485 Communication Module with Modbus RTU Support).
-
Параметры интерфейса:
- Тип интерфейса: RS-485 (дифференциальная передача, поддерживает полудуплекс и полный дуплекс);
- Протокол: Modbus RTU (мастер и слейв режимы);
- Скорость передачи: 300 бит/с — 115200 бит/с (настраиваемая);
- Формат данных: 7 или 8 бит, 1 или 2 стоповых бита, контроль четности (None, Even, Odd) — настраиваемые.
-
Интеграция и эксплуатация:
- Совместимость: Только с контроллерами Mitsubishi FX3U (через разъем для модулей расширения);
- Питание: Из контроллера FX3U (DC 5 В, потребление до 50 мА);
- Максимальное количество подключённых устройств: 32 (в режиме мастера);
- Дистанция передачи: До 500 м (при скорости 9600 бит/с);
- Габариты: 31 мм (ширина) × 90 мм (высота) × 87 мм (глубина);
- Класс защиты: IP20 (для монтажа в шкафу);
- Температурный диапазон работы: 0 °C до +55 °C.
Все детальные параметры MITSUBISHI FX3U-485ADP-MB доступны на официальной странице: [ссылка на MITSUBISHI FX3U-485ADP-MB](здесь будет предоставлен ваша ссылка).
Преимущества и особенности MITSUBISHI FX3U-485ADP-MB
MITSUBISHI FX3U-485ADP-MB выделяется среди коммуникационных модулей благодаря уникальным характеристикам:
- Гибкость в настройке: Поддержка как мастер, так и слейв режимов Modbus RTU позволяет контроллеру FX3U как управлять внешними устройствами (датчиками, приводами), так и подключаться к верхнеуровневым системам (SCADA, PLC других брендов).
- Высокая надежность передачи: Дифференциальная передача RS-485 защищает сигналы от электромагнитных помех, что критично для промышленных помещений с высоким уровнем интерференций (например, на металлургических заводах).
- Простота интеграции: Автоматическое определение контроллером FX3U и настройка через программное обеспечение GX Works3 упрощают внедрение, даже для специалистов с базовым опытом в коммуникациях.
- Компактность: Малые габариты (31×90×87 мм) позволяют монтировать модуль в плотно заполненных шкафах, не занимая лишнего пространства.
Примеры применения MITSUBISHI FX3U-485ADP-MB
MITSUBISHI FX3U-485ADP-MB используется для организации коммуникаций в различных системах:
- НАСОСНЫЕ станции: Контроллер FX3U через модуль MITSUBISHI FX3U-485ADP-MB обменивается данными с датчиками давления и температуры (в режиме мастера), регулируя работу насосов на основе полученных данных.
- Логистические конвейеры: Связь между контроллером FX3U и панелями оператора (HMI) — модуль передаёт статус конвейера на панель и принимает команды оператора, обеспечивая оперативное управление.
- Системы климат-контроля промышленных помещений: Интеграция с множеством термостатов и вентиляторов — в режиме мастера модуль собирает данные о температуре и отправляет команды на регулировку оборудования.
Дополнительные примеры использования MITSUBISHI FX3U-485ADP-MB можно найти на [ссылка на MITSUBISHI FX3U-485ADP-MB](здесь будет предоставлен ваша ссылка).
Сравнение с конкурентами
В сравнении с аналогичными коммуникационными модулями (например, Siemens S7-1200 CM 1241, Omron CP1W-CIF11) MITSUBISHI FX3U-485ADP-MB имеет преимущества:
| Параметр сравнения | MITSUBISHI FX3U-485ADP-MB | Siemens S7-1200 CM 1241 | Omron CP1W-CIF11 |
|---|---|---|---|
| Поддерживаемые режимы | Мастер + слейв (Modbus RTU) | Мастер + слейв (Modbus RTU) | Только слейв (Modbus RTU) |
| Максимальная длина линии | 500 м | 1000 м | 500 м |
| Количество устройств | 32 | 32 | 32 |
| Габариты | 31×90×87 мм | 25×100×75 мм | 22×90×60 мм |
MITSUBISHI FX3U-485ADP-MB предлагает баланс между габаритами, функциональностью и простотой интеграции с контроллерами FX3U, что делает его оптимальным для систем, где требуется двусторонняя коммуникация по Modbus RTU.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с FX3U и Modbus-устройствами: Если контроллер FX3U нужно подключить к датчикам, HMI или другим PLC через Modbus RTU, MITSUBISHI FX3U-485ADP-MB предоставляет необходимую функциональность.
- Двусторонняя коммуникация: При необходимости как управлять устройствами (мастер), так и принимать команды от верхних систем (слейв) его гибкие режимы становятся ключевым фактором.
- Плотное размещение: В условиях ограниченного пространства в шкафу его компактность делает его предпочтительным выбором.
Меры предосторожности
- Совместимость: Убедиться, что модуль используется только с контроллерами FX3U — подключение к другим сериям (FX2N, FX5) вызовет несовместимость.
- Определение скорости и формата: Корректно настраивать скорость передачи и формат данных в соответствии с параметрами подключённых устройств — несоответствие приведёт к искажению данных.
- Защита линии связи: Использовать экранированные кабели для RS-485 и заземлить экран — это снизит влияние электромагнитных помех.
- Ограничение длины линии: Не превышать максимальную длину 500 м (при 9600 бит/с) — превышение приведёт к потере данных.
FX3U-485ADP-MB
