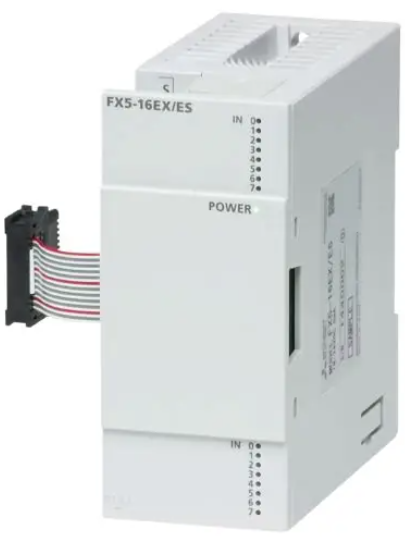

Основная информация о продукте: Mitsubishi FX5-16EX/ES
В данной статье рассматривается расширяемый дискретный аналоговый модуль ввода-вывода для контроллеров серии FX5 Mitsubishi — Mitsubishi FX5-16EX/ES (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Этот модуль разработан для расширения функциональных возможностей основного контроллера PLC, обеспечивая дополнительные каналы для обработки дискретных сигналов в автоматизированных системах. Области применения Mitsubishi FX5-16EX/ES включают машиностроение, автомобильную промышленность, пищевую промышленность, энергетику и автоматизацию производственных линий разного масштаба. Благодаря высокой совместимости с контроллерами FX5, быстрой обработкой сигналов и компактному дизайну, Mitsubishi FX5-16EX/ES стал важным компонентом для адаптации PLC к растущим требованиям производственных процессов.
Описание продукта
Mitsubishi FX5-16EX/ES (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это расширяемый дискретный модуль ввода, предназначенный для подключения к основным контроллерам серии FX5 Mitsubishi Electric. Его основная функция — расширение количества дискретных входных каналов для сбора данных от различных сенсоров (датчиков положения, фотодатчиков, кнопок управления) и передачи этих данных в основной контроллер для обработки и формирования управляющих команд.
Особого внимания заслуживает то, что Mitsubishi FX5-16EX/ES оснащен 16 дискретными входными каналами с поддержкой логического уровня 24 В DC, что обеспечивает совместимость с большинством промышленных дискретных сенсоров. Модуль имеет высокую скорость обработки сигналов с минимальным временем отклика, что критично для систем, требующих реального времени. Mitsubishi FX5-16EX/ES отличается простотой подключения к основному контроллеру через стандартный интерфейс, что упрощает монтаж и конфигурацию системы. Кроме того, модуль защищен от электромагнитных помех в соответствии с международными стандартами IEC 61000, имеет герметичный корпус с классом защиты IP20 (при монтаже в закрытом шкафу) и поддерживает рейковое DIN-монтирование. Как продукт Mitsubishi Electric, Mitsubishi FX5-16EX/ES полностью интегрируется в экосистему оборудования FX5, обеспечивая стабильную коммуникацию и синхронную работу с другими модулями и контроллерами, подтверждая свою надежность и гибкость в промышленных условиях.
Технические параметры
- Модель: Mitsubishi FX5-16EX/ES (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Расширяемый дискретный модуль ввода для контроллеров PLC серии FX5 Mitsubishi
Параметры дискретных входных каналов
- Количество каналов: 16 дискретных входов
- Тип сигнала: Логический уровень 24 В DC
- Максимальный входной ток на канал: 7 мА
- Мин. логический уровень “1” (высокий): 18 В DC
- Макс. логический уровень “0” (низкий): 5 В DC
- Время отклика: ≤ 1 мс (настраиваемое в диапазоне 0.1–10 мс)
- Изоляция каналов: Электрическая изоляция каналов друг от друга и от питания (500 В AC, 1 мин)
Электрические и эксплуатационные параметры
- Питание модуля: Подача через основной контроллер FX5 (без отдельного источника питания)
- Потребляемая мощность: ≤ 2.5 Вт (избирательно от контроллера)
- Защита от ЭМП: Соответствует стандартам IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8
- Корпус: Пластик с армированием (прочный, компактный)
- Степень защиты: IP20 (при монтаже в закрытом шкафу)
- Способ монтажа: Рейковое DIN-монтирование (на рейку DIN 35 мм)
- Габаритные размеры: 45 мм × 90 мм × 86 мм (длина × ширина × толщина)
- Вес: 0.2 кг
- Диапазон рабочих температур: 0°C – +55°C
- Диапазон относительной влажности: 10% – 90% (без конденсации)
- Сертификация: CE, UL, CSA
Преимущества и особенности
Mitsubishi FX5-16EX/ES (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Высокая совместимость: Идеальная интеграция с контроллерами серии FX5 Mitsubishi, обеспечивающая стабильную работу всей системы.
- Быстрое время отклика: Подходит для систем реального времени, где требуется мгновенная обработка сигналов от сенсоров.
- Простота монтажа и конфигурации: Легкое подключение к основному контроллеру и минимальные требования к настройке.
- Защита от внешних помех: Соответствие стандартам IEC 61000 гарантирует устойчивость в промышленных средах с высоким уровнем электромагнитных помех.
- Компактный дизайн: Экономия пространства в шкафу автоматизации, важная для комплексов с множеством модулей.
- Надежность: Качественное исполнение и соответствие стандартам Mitsubishi Electric обеспечивают длительный срок службы без частых поломок.
Области применения и кейсы
- Машиностроение (Линия по сборке автомобильных деталей): На сборочной линии Mitsubishi FX5-16EX/ES расширяет количество входных каналов контроллера FX5, собирая сигналы от датчиков положения деталей и фотодатчиков, контролирующих правильность установки компонентов. Быстрое время отклика модуля позволяет мгновенно реагировать на несоответствия, останавливая линию и предотвращая выпуск брака.
- Пищевая промышленность (Конвейерная линия для сортировки продуктов): На сортировочной линии Mitsubishi FX5-16EX/ES подключен к контроллеру FX5 и считывает сигналы от сенсоров веса и размеров продуктов. Модуль передает данные в контроллер, который формирует команды на работу сортировочных механизмов, обеспечивая точность разделения продукции по категориям.
- Автоматизация складов (Система управления конвейерами для грузов): В складе Mitsubishi FX5-16EX/ES расширяет входные каналы контроллера, отвечающего за управление конвейерной сетью. Модуль собирает сигналы от датчиков присутствия грузов и датчиков положения конвейеров, передавая их в контроллер для синхронизации движения различных участков конвейера.
- Энергетика (Система мониторинга оборудования мини-электростанции): В мини-электростанции Mitsubishi FX5-16EX/ES используется для сбора сигналов от дискретных сенсоров, контролирующих состояние насосов, клапанов и генераторов. Модуль передает данные о нештатных ситуациях (например, остановка насоса) в контроллер, который автоматически запускает резервное оборудование и сигнализирует оператору.
Сравнение с конкурентами
Mitsubishi FX5-16EX/ES (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами в сегменте расширяемых дискретных модулей ввода — модулем Siemens 6ES7131-6BH01-0BA0 и устройством Allen-Bradley 1794-IB16. Основные различия представлены ниже:
| Параметр | Mitsubishi FX5-16EX/ES | Siemens 6ES7131-6BH01-0BA0 | Allen-Bradley 1794-IB16 |
|---|---|---|---|
| Количество входных каналов | 16 | 8 | 16 |
| Время отклика | ≤ 1 мс | ≤ 3 мс | ≤ 2 мс |
| Потребляемая мощность | ≤ 2.5 Вт | ≤ 3 Вт | ≤ 4 Вт |
| Совместимость | Контроллеры FX5 | Контроллеры S7-1200 | Контроллеры CompactLogix |
| Степень защиты | IP20 | IP20 | IP20 |
Из сравнения видно, что Mitsubishi FX5-16EX/ES превосходит аналог Siemens по количеству каналов и времени отклика, а также имеет более низкое энергопотребление по сравнению с модулем Allen-Bradley. В отличие от конкурентов, он обеспечивает идеальную интеграцию с экосистемой Mitsubishi FX5, что делает его предпочтительным выбором для проектов на базе этих контроллеров. Для систем, требующих быстрой обработки сигналов и расширения входных каналов, Mitsubishi FX5-16EX/ES является оптимальным решением.
Советы по выбору и меры предосторожности
Советы по выбору
- Тип основного контроллера: Выбирайте Mitsubishi FX5-16EX/ES только для контроллеров серии FX5 Mitsubishi, чтобы обеспечить полную совместимость и стабильную работу.
- Потребность в каналах: Определите количество необходимых дискретных входов — модуль идеально подходит для проектов, где требуется дополнительно 16 каналов.
- Требования к времени отклика: Для систем реального времени модуль с временем отклика ≤ 1 мс станет лучшим выбором.
- Условия эксплуатации: Для промышленных сред с высоким уровнем электромагнитных помех модуль подходит благодаря его защищенному дизайну.
Меры предосторожности
- Правильное подключение: Подключайте модуль к контроллеру FX5 в соответствии с руководством производителя, избегайте переполюсовки и коротких замыканий в цепях.
- Контроль окружающей среды: Монтируйте модуль в закрытом шкафу, поддерживая температуру в диапазоне 0°C – +55°C и избегайте попадания пыли и влаги.
- Проверка соединений: Регулярно осматривайте кабельные соединения на надежность контактов и отсутствие повреждений изоляции.
- Конфигурация через официальное ПО: Используйте только программное обеспечение Mitsubishi (например, GX Works3) для настройки модуля, чтобы избежать ошибок в работе системы.
- Сервисное обслуживание: Раз в 2 года проводите диагностику модуля в авторизованных центрах Mitsubishi Electric. В случае поломки используйте только оригинальные запчасти для ремонта.
