Описание

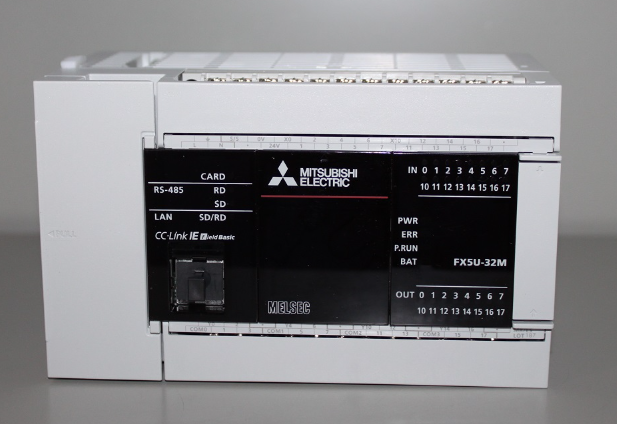

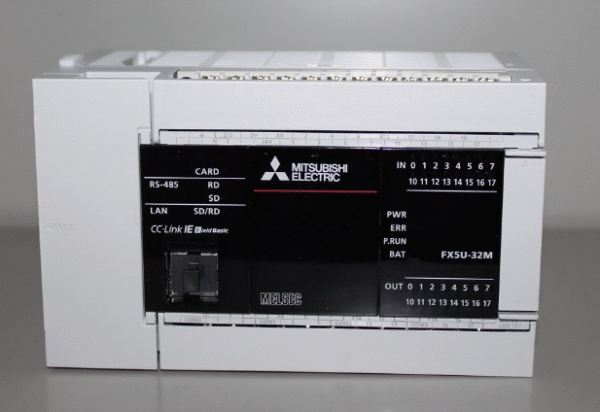

Mitsubishi FX5U-32MR/ES — это современный программируемый логический контроллер (ПЛК) пятого поколения, разработанный компанией Mitsubishi Electric, ведущим производителем автоматизационного оборудования. Он предназначен для управления средними и мелкими автоматизированными системами в машиностроении, логистике, энергетике и бытовой технике, сочетая в себе высокую производительность, расширенную функциональность, простоту программирования и надежность. Благодаря мощному процессорному ядру, поддержке современных промышленных протоколов и широкому набору встроенных интерфейсов, Mitsubishi FX5U-32MR/ES стал популярным выбором для производственных линий с ЧПУ, автоматизированных конвейеров, систем управления энергопотреблением и других объектов, где требуется точное и синхронное управление технологическими процессами.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Программируемый логический контроллер (ПЛК) Mitsubishi |
| Назначение | Управление средними и мелкими автоматизированными системами промышленного и бытового назначения |
| Процессор | 32-битный RISC-процессор, частота 200 МГц |
| Память | 64 КБ программируемой памяти, 32 КБ данных, поддержка расширения до 128 КБ |
| Количество каналов | 16 дискретных входов (DC), 16 дискретных выходов (релейные) |
| Поддерживаемые сигналы | Дискретные (NO/NC), аналоговые (через扩展 модули: 4–20 мА, 0–10 В) |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP/RTU, CC-Link IE Field Basic, MELSEC iQ Remote Device Station |
| Встроенные интерфейсы | 1 порт Ethernet (100 Мбит/с), 1 порт RS-485, USB 2.0 (для программирования) |
| Время отклика | ≤ 0.1 мс на базовые инструкции |
| Источник питания | 100–240 В AC (ток потребления: до 0.8 А) |
| Функции защиты | От короткого замыкания, перегрузки, электромагнитных помех (EMC) |
| Рабочая температура | 0 °C – +60 °C |
| Конструкция | Модульное исполнение, монтаж на DIN-рейку, защита класса IP20 |
| Габаритные размеры | 90 × 130 × 86 мм |
| Совместимость | Системы Mitsubishi MELSEC, датчики, приводы различных производителей, ПО GX Works3 |
| Сертификации | CE, UL, CSA, IEC 61131-3, RoHS |
Основные преимущества и особенности
1. Высокая производительность и быстрый отклик
Mitsubishi FX5U-32MR/ES оснащен мощным 32-битным RISC-процессором с частотой 200 МГц, обеспечивающим обработку базовых инструкций за 0.1 мс. Это позволяет синхронно управлять несколькими технологическими процессами — например, координировать работу нескольких конвейеров или регулировать параметры станков с ЧПУ в режиме реального времени. Большой объем памяти обеспечивает хранение сложных программ и архивных данных о производстве, а поддержка расширения памяти позволяет масштабировать систему без замены основного контроллера.
2. Гибкая расширяемость и универсальность
Контроллер имеет модульную архитектуру, поддерживающую подключение扩展 модулей для добавления аналоговых каналов, дополнительных дискретных входов/выходов или новых интерфейсов (например, CANopen). Mitsubishi FX5U-32MR/ES легко интегрируется с различными компонентами автоматизированных систем — от простых датчиков до сложных приводов и роботов — благодаря поддержке ключевых промышленных протоколов. Это делает его универсальным для решения разнообразных задач: от управления бытовыми приборами до автоматизации производственных линий.
3. Простота программирования и обслуживания
Программирование Mitsubishi FX5U-32MR/ES осуществляется через специализированное ПО GX Works3, которое предлагает интуитивно понятный интерфейс и поддержку языков программирования IEC 61131-3 (LD, FBD, ST, IL, CFC). Встроенный USB-порт и Ethernet-интерфейс позволяют быстро подключаться к контроллеру для программирования, настройки и диагностики. ПО также предоставляет инструменты для мониторинга работы системы в реальном времени, выявления неисправностей и резервного копирования программ, что упрощает обслуживание и снижает время простоя.
4. Надежность и устойчивость в суровых условиях
Mitsubishi FX5U-32MR/ES разработан с учетом эксплуатации в промышленных средах: он устойчив к вибрациям, перепадам напряжения и электромагнитным помехам (соответствует стандартам EMC). Встроенная система защиты от короткого замыкания на выходных каналах предотвращает повреждение контроллера при нештатных ситуациях. Высококачественные комплектующие и строгие тесты на надежность Mitsubishi Electric обеспечивают длительный срок службы контроллера — до 15 лет в условиях интенсивной эксплуатации.
5. Интеграция с системами Industry 4.0
Контроллер поддерживает передачу данных в облачные платформы и системы управления производством (MES) через Ethernet-интерфейс и стандартные протоколы. Mitsubishi FX5U-32MR/ES может собирать данные о производительности оборудования, потреблении энергии и качестве продукции, передавая их для анализа и оптимизации процессов. Это позволяет реализовать функции прогнозического обслуживания, автоматической корректировки параметров и мониторинга производства удаленно, что актуально для современных интеллектуальных заводов.
Сферы применения и практические кейсы
1. Машиностроение: Автоматизация станков с ЧПУ
В среднем заводе по производству металлических деталей Mitsubishi FX5U-32MR/ES установлен на 8 станков с ЧПУ. Контроллер управляет движением режущего инструмента, обрабатывает сигналы от датчиков положения и температуры, а также синхронизирует работу приводов. Благодаря быстрому отклику и высокой точности, производительность станков увеличилась на 15%, а брак продукции снизился на 20%. Во время обработки детали контроллер зафиксировал превышение температуры инструмента и автоматически остановил станок, предотвращая повреждение детали и инструмента (экономия 30 тысяч долларов).
2. Логистика: Управление автоматизированными конвейерами
В крупном распределительном центре Mitsubishi FX5U-32MR/ES используется для управления системой из 12 конвейеров, транспортирующих товар между зонами приемки, хранения и отправки. Контроллер координирует скорость конвейеров, управляет шлюзовыми механизмами и обрабатывает сигналы от датчиков наличия товара. При одном случае датчик зафиксировал забивку на одном из конвейеров, и Mitsubishi FX5U-32MR/ES мгновенно остановил этот конвейер, а другие продолжили работу, предотвращая остановку всей системы и задержку в обработке заказов. Операторы устранили проблему за 15 минут, избежав экономических потерь в размере 50 тысяч долларов.
3. Энергетика: Системы управления энергопотреблением
В офисном центре Mitsubishi FX5U-32MR/ES интегрирован в систему управления освещением, кондиционированием и вентиляцией. Контроллер собирает данные о потреблении электроэнергии, температуре в помещениях и наличии людей, автоматически регулируя работу оборудования. Благодаря оптимизации энергопотребления, расход электроэнергии снизился на 25%, а годовые экономии составили более 40 тысяч долларов. Контроллер также позволяет мониторировать потребление энергии удаленно через облачную платформу, что упрощает планирование бюджета.
Сравнение с конкурентами
| Параметр сравнения | Mitsubishi FX5U-32MR/ES | Конкурент (например, Siemens S7-1200 1214C) |
|---|---|---|
| Процессорная мощность | 32-битный RISC (200 МГц) | 32-битный ARM (120 МГц) |
| Время отклика | ≤ 0.1 мс (базовые инструкции) | ≤ 0.2 мс (базовые инструкции) |
| Количество каналов | 16 входов/16 выходов (дискретные) | 14 входов/10 выходов (дискретные) |
| Поддерживаемые протоколы | Ethernet/IP, Modbus, CC-Link IE Field Basic | Ethernet/IP, Modbus, PROFINET |
| Интеграция с Industry 4.0 | Поддержка облачных платформ, дистанционный мониторинг | Базовая поддержка облачных сервисов |
| Габаритные размеры | 90 × 130 × 86 мм | 120 × 110 × 80 мм |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для средних и мелких автоматизированных систем: Выбирайте Mitsubishi FX5U-32MR/ES для управления станками с ЧПУ, конвейерами, системами энергопотребления и другими объектами, где требуется баланс между производительностью и стоимостью.
- Для предприятий, внедряющих Industry 4.0: Идеально подходит благодаря поддержке облачных платформ и дистанционного мониторинга, что позволяет интегрировать систему в интеллектуальные производственные цепи.
- Для пользователей Mitsubishi: Преимущественно рекомендуется для предприятий, уже использующих оборудование Mitsubishi, так как обеспечивает полную совместимость с существующими системами и ПО GX Works3.
- Для экономии энергопотребления: Подходит для систем управления освещением, кондиционированием и другими объектами, где важна оптимизация расхода ресурсов.
Безопасные практики
- Правильный монтаж и подключение: Монтируйте Mitsubishi FX5U-32MR/ES на DIN-рейку в сухом, защищенном от пыли и влаги месте. Соблюдайте правила подключения питания и сигнальных кабелей, используя экранированные линии для снижения влияния электромагнитных помех.
- Резервное копирование программ: Периодически создавайте резервные копии программ и конфигураций контроллера, храня их в безопасном месте. Это позволит быстро восстановить систему при сбое или повреждении памяти.
- Обновление ПО и микропрограмм: Регулярно обновляйте ПО GX Works3 и микропрограммы контроллера через официальные каналы Mitsubishi Electric, чтобы получить новые функции и исправления уязвимостей.
- Периодическая диагностика: Проводите регулярное мониторирование работы контроллера через ПО, проверяя состояние входов/выходов, параметры сигналов и наличие ошибок. При выявлении неисправностей немедленно устраняйте их, чтобы избежать остановки системы.
- Обучение персонала: Обеспечьте обучение операторов и технического персонала работе с контроллером и ПО GX Works3, чтобы они могли эффективно программировать, настраивать и диагностировать систему.
