Описание

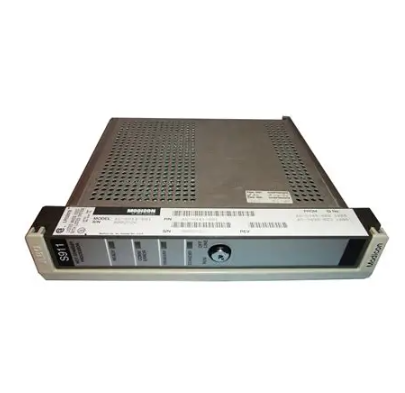

MODICON AS-S911-801 — это специализированный модуль изоляции и преобразования сигналов от компании Schneider Electric (серия Modicon), разработанный для работы с высоковольтными аналоговыми сигналами в системах промышленной автоматизации. Он обеспечивает надежную передачу данных между датчиками высокого напряжения и контроллерами, защищая от перепадов и электромагнитных помех, что делает его востребованным в энергетике, нефтегазовой промышленности и металлургии, где требуется обработка сигналов из зон с повышенным напряжением.
Описание продукта
Модуль MODICON AS-S911-801 оснащен 8 каналов, поддерживающих преобразование высоковольтных аналоговых сигналов (например, 0–100 В, 0–500 В) в стандартные сигналы для контроллеров (4–20 мА или 0–10 В) с электрической изоляцией до 4000 В переменного тока. Например, в подстанциях электроснабжения MODICON AS-S911-801 обрабатывает сигналы от трансформаторов напряжения (0–500 В), преобразуя их в 4–20 мА для контроллера Modicon M580, что позволяет безопасно контролировать уровень сетевого напряжения. MODICON AS-S911-801 имеет высокую точность преобразования (±0,05% полного диапазона) и низкий дрейф (≤0,005%/°C), что критично для измерений в системах энергопотребления и распределения. Модуль оснащен фильтрами высоких частот, защищающими от импульсных помех от двигателей и силовых линий, а также индикаторами состояния каждого канала (зеленый — нормальная работа, желтый — предупреждение, красный — авария). MODICON AS-S911-801 поддерживает коммуникацию через Modbus RTU, что упрощает интеграцию с системами SCADA и PLC, и работает стабильно в диапазоне температур от -20°C до +70°C благодаря металлической корпусу с антикоррозионным покрытием.
Технические параметры
- Тип устройства: Модуль изоляции и преобразования высоковольтных аналоговых сигналов.
- Количество каналов: 8 независимых каналов.
- Входные сигналы: 0–100 В, 0–500 В (напряжение), 0–5 А (ток) с использованием分流ников.
- Выходные сигналы: 4–20 мА (ток), 0–10 В (напряжение).
- Точность: ±0,05% полного диапазона.
- Электрическая изоляция: 4000 В переменного тока (между входом, выходом и землей).
- Дрейф сигнала: ≤0,005%/°C.
- Время отклика: ≤5 мс.
- Интерфейс: Modbus RTU (RS-485).
- Габариты: 55 мм (ширина) × 140 мм (высота) × 110 мм (глубина).
- Класс защиты: IP20 (для установки в шкафы).
- Диапазон рабочих температур: -20°C до +70°C.
- Сертификаты: CE, UL, CSA, ATEX, IECEx.
Преимущества и особенности
- Высокая изоляция: 4000 В обеспечивают безопасность при работе с высоковольтными сигналами, критично для энергетических установок и подстанций.
- Экстремальная точность: Точность ±0,05% и низкий дрейф делают MODICON AS-S911-801 подходящим для систем с требованиями к метрологической точности (например, учет электроэнергии).
- Защита от помех: Фильтры высоких частот и импульсной защиты минимизируют влияние электромагнитных выбросов от силовых линий.
- Широкий диапазон температур: Работа от -20°C до +70°C позволяет использовать модуль в экстремальных климатических условиях.
Примеры применения
- Энергетика: В распределительных сетях электроэнергии MODICON AS-S911-801 преобразует сигналы от счетчиков электроэнергии (0–500 В) в 4–20 мА для контроллеров SCADA, обеспечивая точный учет потребления.
- Нефтегазовая промышленность: На компрессорных станциях он обрабатывает сигналы от датчиков давления в магистралях (0–100 В), передавая данные в систему управления безопасностью.
- Металлургия: В электродвигательных установках прокатных станов MODICON AS-S911-801 преобразует сигналы тока двигателей (0–5 А) в 0–10 В для модулей защиты от перегрузки.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (PAC3200) и ABB (CMU800), MODICON AS-S911-801 выделяется более высоким уровнем изоляции (4000 В против 2500 В) и большим количеством каналов (8 против 4–6). Также он имеет более широкий диапазон рабочих температур, что важно для экстремальных условий.
Советы по выбору и предостережения
- Совместимость сигналов: Убедитесь, что входные сигналы (0–100 В, 0–500 В или 0–5 А) соответствуют спецификации MODICON AS-S911-801.
- Заземление: Обеспечьте правильное заземление для максимизации эффективности изоляции и защиты от помех.
- Условия эксплуатации: Для помещений с высоким уровнем пыли используйте шкафы с фильтрацией воздуха; при температурах выше +60°C обеспечьте принудительную вентиляцию.
- Калибровка: Проводите калибровку раз в 2 года с использованием эталонных источников сигналов для сохранения точности.
MODICON AS-S911-801 — это высокоточный и безопасный модуль для обработки высоковольтных сигналов, идеально подходящий для критических энергетических и промышленных систем, подтверждающий качество Schneider Electric в области защитных и преобразовательных устройств.
AS-S911-801
