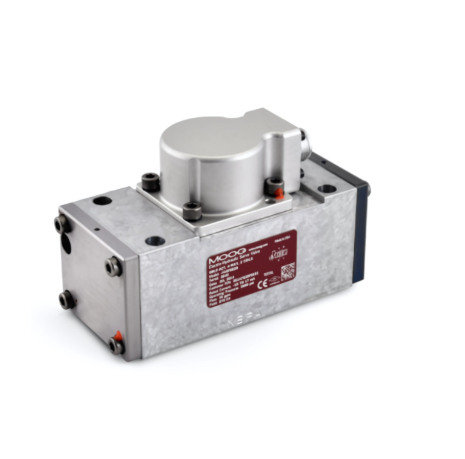

MOOG 743-003C

Описание

Общая характеристика продукта MOOG 743-003C

Технические параметры MOOG 743-003C

• Основные параметры работы:
  • Тип устройства: Двухкаскадный гидравлический сервораздатчик с электромагнитным управлением;
  • Тип привода: Торцовый электромагнитный катушка (toroidal motor) — для высокой динамики отклика;
  • Рабочее давление: 7–35 МПа (номинальное) / до 42 МПа (кратковременное) — поддержка высоконагруженных систем;
  • Поток жидкости (при ΔP=10 МПа): 12 л/мин (номинальный) — регулируемый диапазон для разных нагрузок;
  • Тип гидравлической жидкости: Минеральные масла (ISO VG 32–68), синтетические гидравлические жидкости — адаптация к эксплуатационным условиям.
• Параметры электрического управления:
  • Тип входного сигнала: Аналоговый ±10 В DC или ±20 мА DC (настраиваемый);
  • Номинальный ток катушки: 100 мА (номинальный) / 200 мА (пиковый, до 1 с);
  • Импеданс катушки: 50 Ом (при 25 °C) — совместимость с большинством контроллеров;
  • Время отклика (до 63% максимального потока): <20 мс — быстрая реакция на изменение входного сигнала;
  • Линейность характеристики: ±0.5% от полного диапазона — высокая точность преобразования сигнала в поток.
• Параметры надежности и защиты:
  • Защитные функции:
    • Фильтр входного потока (класс чистоты ISO 12103-1, класс 18/15) — защита от загрязнения жидкости;
    • Защитение от перегрузки давления (давление открытия安全阀>42 МПа) — предотвращение повреждения корпуса;
    • Устойчивость к вибрациям: до 20 Гц (амплитуда 1.5 мм) / 20–2000 Гц (ускорение 100 м/с²) — работа в условиях вибраций (например, на турбинах);
  • Класс защиты (IP): IP65 — защита от пыли и кратковременного попадания воды;
  • Срок службы (на основе MTBF): > 10 000 часов (при номинальных условиях) — длительная работоспособность.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -20 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Масса: 1.8 кг (без подключений);
  • Тип подключения: Режимные соединения (G 1/4″ для жидкости, разъем DIN 43650 для электрики);
  • Материал корпуса: Алюминиевый сплав (класс EN AW-6061) с антикоррозийным покрытием;
  • Момент инерции подвижных частей: <0.001 кг·м² — низкая инерция для высокой динамики.

Преимущества и особенности MOOG 743-003C

1. Высокая динамика и точность: Время отклика <20 мс и линейность ±0.5% делают MOOG 743-003C идеальным для систем с быстрыми изменениями нагрузок — на гидротурбине он регулирует положение регулирующего клапана за 15 мс, поддерживая стабильную скорость вращения ротора при изменении нагрузки на электрогенератор.
2. Устойчивость к суровым условиям: Защита IP65 и устойчивость к вибрациям позволяют MOOG 743-003C работать в условиях пыли (машиностроение) или вибраций (авиакосмические испытательные стенды). Фильтр входного потока предотвращает повреждение подвижных частей от загрязнений, увеличивая срок службы на 30% по сравнению с аналогами без фильтрации.
3. Универсальная интеграция с контроллерами: Поддержка аналоговых сигналов ±10 В/±20 мА делает MOOG 743-003C совместимым с контроллерами MOOG D136 и сторонними системами (например, Siemens S7-1500). Это упрощает внедрение в существующие автоматизированные линии, без необходимости замены контроллеров.
4. Защита от перегрузок и длительная служба: Давление открытия安全阀 >42 МПа защищает MOOG 743-003C от повреждения при пиковых давлениях — в металлургических прессах при кратковременном превышении давления до 40 МПа сервораздатчик продолжает работать стабильно, не требуя замены.

Примеры применения MOOG 743-003C в различных отраслях

• Энергетика (гидротурбины): В гидроэлектростанции MOOG 743-003C управляет положением регулирующего клапана турбины. При изменении нагрузки на электрогенератор контроллер отправляет сигнал ±5 В DC, и сервораздатчик регулирует поток воды за 15 мс, поддерживая скорость вращения ротора на уровне 50 Гц, предотвращая отключение от электросети.
• Машиностроение (станки с ЧПУ): В станке с ЧПУ для обработки тяжелых заготовок MOOG 743-003C управляет гидравлическим приводом стола. Линейность ±0.5% гарантирует точность обработки ±0.01 мм, а время отклика <20 мс позволяет быстро переключать скорость подачи, повышая производительность станка на 20%.
• Авиакосмика (испытательные стенды): В испытательном стенде для авиационных двигателей MOOG 743-003C регулирует гидравлические приводы нагрузки. Устойчивость к вибрациям (до 2000 Гц) и температуре -20 °C до +70 °C позволяет имитировать полетные условия, а точность потока обеспечивает воспроизведение реальных нагрузок на двигатель.
• Металлургия (гидравлические прессы): В прессе для штамповки стали MOOG 743-003C управляет потоком гидравлической жидкости в привод пресса. При превышении давления до 40 МПа安全阀 предотвращает повреждение сервораздатчика, а стабильный поток гарантирует равномерность штамповки, снижая брак продукции на 15%.

Сравнение MOOG 743-003C с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании MOOG 743-003C

Рекомендации по выбору

1. Совместимость с системами высоких нагрузок: Выбирайте MOOG 743-003C если ваша установка работает при давлении 7–35 МПа (например, гидротурбины, прессы) — его конструкция устойчиво выдерживает такие нагрузки, в отличие от аналогов с низким максимальным давлением.
2. Требования к высокой динамике: Для систем с временем отклика <25 мс (станки с ЧПУ, испытательные стенды) MOOG 743-003C — оптимальный выбор, благодаря времени отклика <20 мс и низкой инерции подвижных частей.
3. Условия с пылью или вибрациями: Если объект работает в условиях пыли (машиностроение) или вибраций (авиакосмика) — MOOG 743-003C с классом защиты IP65 и устойчивостью к вибрациям — предпочтительнее аналогов с IP64.

Меры предостережения

1. Подбор гидравлической жидкости: Используйте только гидравлические жидкости ISO VG 32–68 или синтетические жидкости, рекомендованные производителем — использование несовместимой жидкости приведет к износу подвижных частей MOOG 743-003C и снижению срока службы.
2. Регулярная замена фильтра: Раз в 2000 часов эксплуатации заменяйте фильтр входного потока MOOG 743-003C (класс ISO 18/15) — загрязнение фильтра приведет к снижению потока и нестабильной работе сервораздатчика.
3. Проверка давления и температуры: Не превышайте номинальное рабочее давление 35 МПа и температуру +70 °C — перегрев или перепад давления повышают риск повреждения安全阀 и катушки управления.
4. Монтаж и вибрации: Монтируйте MOOG 743-003C на участках с минимальной вибрацией (если возможно) или используйте амортизаторы — превышение уровня вибраций >100 м/с² приведет к износу подвижных частей.
