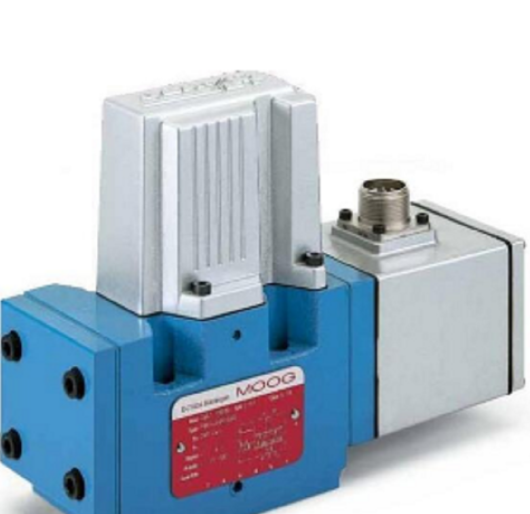

MOOG D633-455B

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики гидравлической части:
  • Тип распределителя — 4/3-way (четырепортный, трехпозиционный) сервораспределитель с/spring-centered положением;
  • Максимальное рабочее давление — 350 бар (для работы с высокопрочными гидравлическими системами тяжелого назначения);
  • Расход масла (при давлении 70 бар, полном открытии) — 120 л/мин (для обеспечения мощности крупным приводам, например, гридлеров);
  • Диаметр— 25 мм (оптимизирован для высокого расхода без потери точности);
  • Тип насыщения — линейное (плавная регулировка расхода, отсутствие нелинейных рывков);
  • Совместимость с маслом — индустриальные гидравлические масла с вязкостью 10–680 мм²/с (включая зимние и летние марки).
• Характеристики электроуправления:
  • Тип электромагнита — двойной сервоэлектромагнит с постоянным магнитом (для симметричного управления);
  • Номинальное напряжение управления — ±10 В DC (аналоговый сигнал, совместим с большинством контроллеров);
  • Номинальный ток управления — ±200 мА (без необходимости внешних усилителей);
  • Диапазон регулировки положения — ±0.6 мм (точная позиционировка для контроля расхода);
  • Время отклика (до 63% максимального положения) — ≤40 мс (высокая динамика для тяжелых процессов);
  • Коэффициент усиления — 3.0 мм/V (устойчивый отклик на изменения входного сигнала).
• Характеристики защиты и эксплуатации:
  • Класс защиты корпуса — IP65 (полная защита от пыли, защита от струй воды под давлением до 10 бар);
  • Материал корпуса — алюминиевый сплав 6061-T6 (прочность, устойчивость к коррозии и вибрациям);
  • Температурный диапазон работы — -25 °C до +85 °C (широкий диапазон для зимних и летних условий);
  • Устойчивость к вибрации — 10–2000 Гц (амплитуда 150 м/s², соответствует стандарту IEC 60068-2-6);
  • Устойчивость к ударам — 800 м/s² (время воздействия 11 мс, IEC 60068-2-27, для работы в условиях механических нагрузок).
• Дополнительные параметры:
  • Система обратной связи — встроенный LVDT-датчик (линейный трансформатор разности потенциалов) с разрешением 0.0005 мм;
  • Тип монтажа — flange-mounted (фланцевое крепление в гидравлических блоках, высокая надежность);
  • ПО для настройки — MOOG ServoSuite Pro (расширенные функции калибровки, мониторинга и диагностики);
  • Срок гарантии — 2 года (при соблюдении условий эксплуатации).

Преимущества и особенности

• Высокий расход масла и мощность: Расход 120 л/мин при 70 бар позволяет MOOG D633-455B управлять крупными гидравлическими приводами — например, в прокатных станках, где он обеспечивает достаточный объем масла для вращения тяжелых рольгангов (весом до 5 тонн), гарантируя непрерывную работу линии прокатки.
• Точность и линейное насыщение: Разрешение LVDT-датчика 0.0005 мм и линейное насыщение делают MOOG D633-455B идеальным для систем с требованием точной регулировки — в гидравлических прессах для штамповки тяжелых металлических деталей он обеспечивает позиционирование инструмента с отклонением ≤0.005 мм, что критично для соответствия геометрии деталей стандартам.
• Устойчивость к экстремальным условиям: Температурный диапазон -25 °C до +85 °C и устойчивость к вибрациям 150 м/s² позволяют MOOG D633-455B работать в суровых средах — на северных металлургических заводах он выдерживает зимние температуры -22 °C, а в прокатных цехах устойчиво функционирует при вибрациях от работающих рольгангов.
• Легкая интеграция с контроллерами: Поддержка аналогового сигнала ±10 В DC и совместимость с ПО MOOG ServoSuite Pro упрощают настройку MOOG D633-455B — например, в турбине электростанции достаточно подключить сигнал из контроллера Siemens S7-1900, а калибровать коэффициент усиления через графический интерфейс, не требуя глубоких знаний гидравлики.
• Защита от перегрузок: Встроенная система защиты от превышения тока управления (±250 мА) предотвращает повреждение электромагнита — при кратковременном перегрузе сигнала MOOG D633-455B автоматически снижает ток, сохраняя функциональность и увеличивая срок службы. Дополнительные рекомендации по эксплуатации доступны по ссылке: [ссылка на продукт MOOG D633-455B].

Примеры применения в отраслях

• Металлургия (прокатные станки, гридлеры): На прокатном станке для прокатки стали MOOG D633-455B управляет гидравлическими приводами рольгангов — расход 120 л/мин обеспечивает достаточную мощность для вращения ролигангов с диаметром 1.2 м, а точность LVDT-датчика 0.0005 мм гарантирует стабильную скорость прокатки, предотвращая деформацию металла. Конкретные кейсы можно найти по ссылке: [ссылка на продукт MOOG D633-455B].
• Тяжелое машиностроение (гидравлические прессы для монтажа): В гидравлическом прессе для монтажа шпинделей в крупные двигатели MOOG D633-455B регулирует давление до 350 бар и позиционирует шток пресса с отклонением ≤0.005 мм — это позволяет точно вжимать шпиндели без повреждения посадочных поверхностей.
• Энергетика (гидравлические приводы турбин паровых электростанций): В турбине электростанции MOOG D633-455B управляет положением вентилей подачи пара — линейное насыщение阀芯 обеспечивает плавную регулировку мощности турбины (от 0% до 100%), предотвращая скачки напряжения в электросети. Устойчивость к температуре +85 °C гарантирует работу в условиях высоких температур вблизи турбины.
• Строительная техника (тяжелые экскаваторы, погрузчики): В тяжелом экскаваторе с грузоподъемностью 50 тонн MOOG D633-455B управляет гидравлическими приводами стрелы и ковша — защита IP65 защищает распределитель от пыли и грязи на строительных площадках, а устойчивость к ударам 800 м/s² предотвращает повреждение при столкновениях с камнями.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем с крупными приводами (прокатные станки, тяжелые прессы) — выбирайте MOOG D633-455B за счет расхода 120 л/мин, который обеспечивает достаточную мощность, в то время как аналоги с расходом 85–100 л/мин могут не справиться с нагрузкой.
  2. Если проект требует работы в экстремальных температурах (-25–+85 °C) — MOOG D633-455B подходит лучше, чем модели с более узким диапазоном, особенно для северных или жарких регионов.
  3. Для задач с высокой точностью (штамповка тяжелых деталей) — разрешение LVDT-датчика 0.0005 мм гарантирует позиционирование с минимальным отклонением. Детали по совместимости с гидравлическими насосами доступны по ссылке: [ссылка на продукт MOOG D633-455B].
• Предостережения:
  1. Используйте только очищенное масло: Загрязнения в масле (частицы>10 мкм) повредят и LVDT-датчик MOOG D633-455B — установите фильтры с степенью очистки 10 мкм в гидравлической линии.
  2. Не превышайте максимальный ток управления: Работа с током >250 мА приведет к перегреву электромагнита и потере гарантии — используйте контроллеры с ограниченным током ±200 мА.
  3. Регулярно проверяйте уплотнения: Каждый 3 месяца осматривайте гидравлические уплотнения — изношенные уплотнения вызывают утечки масла и снижают эффективность MOOG D633-455B.
  4. Калибруйте через официальное ПО: Используйте только MOOG ServoSuite Pro для калибровки — неавторизованные программы искажают коэффициенты усиления, приводя к потере точности.
