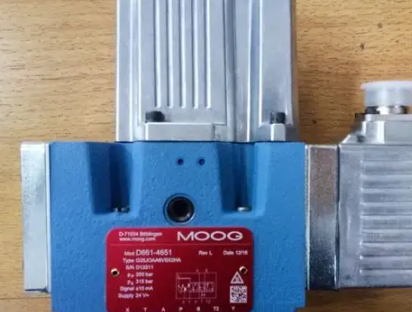

MOOG D656-025F-6

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики гидравлической части:
  • Тип распределителя — 4/3-way (четырепортный, трехпозиционный) цифровой сервораспределитель;
  • Максимальное рабочее давление — 420 бар (для работы с высокопрочными гидравлическими системами критического назначения);
  • Расход масла (при давлении 100 бар, полном открытии) — 85 л/мин (для обеспечения мощности высокоточных приводов);
  • Диаметр — 20 мм (оптимизирован для баланса скорости, точности и расхода);
  • Тип насыщения — гиперболическое (улучшенная динамика при малых отклонениях);
  • Совместимость с маслом — синтетические гидравлические масла с вязкостью 5–680 мм²/с (включая низкотемпературные марки).
• Характеристики электроуправления и цифровых интерфейсов:
  • Тип управления — цифровое (32-битный микропроцессор с частотой работы 200 МГц);
  • Поддерживаемые сигналы — аналоговые (±10 В DC) и цифровые (EtherCAT, PROFINET IRT);
  • Номинальный ток цифрового интерфейса — 50 мА (при напряжении 24 В DC);
  • Диапазон регулировки положения — ±0.5 мм (точная позиционировка с микронным разрешением);
  • Время отклика (до 63% максимального положения) — ≤25 мс (высокая динамика для критических процессов);
  • Коэффициент усиления — настраиваемый (0.5–5.0 мм/V) через ПО MOOG DSC Studio.
• Характеристики защиты и эксплуатации:
  • Класс защиты корпуса — IP67 (полная защита от пыли, погружение в воду до 1 м в течение 30 мин);
  • Материал корпуса — титановый сплав Ti-6Al-4V (высокая прочность, коррозионная устойчивость, низкий вес);
  • Температурный диапазон работы — -40 °C до +90 °C (экстремальные температурные условия);
  • Устойчивость к вибрации — 10–3000 Гц (амплитуда 200 м/s², соответствует стандарту MIL-STD-883H);
  • Защита EMC — соответствует EN 61326-1 (категория 4) и MIL-STD-461G (электромагнитная совместимость для авиационных систем).
• Дополнительные параметры:
  • Система обратной связи — встроенный цифровой LVDT-датчик с разрешением 0.0001 мм (микронная точность);
  • Тип монтажа — flange-mounted (фланцевое крепление с уплотнением из фторопласта);
  • Функции диагностики — мониторинг температуры, давления, положения и состояния коммуникации;
  • ПО для настройки — MOOG DSC Studio (графический интерфейс для программирования профилей движения);
  • Срок гарантии — 3 года (при использовании в соответствии с техническими требованиями).

Преимущества и особенности

• Микронная точность и высокая динамика: Разрешение LVDT-датчика 0.0001 мм и время отклика ≤25 мс делают MOOG D656-025F-6 уникальным для высокоточных приложений — например, в тестовых стендах для авиационных гидравлических рулей он воспроизводит микроскопические движения рулей (с отклонением ≤0.1 мкм), имитируя условия полёта с максимальной точностью.
• Цифровая обработка сигналов и интеграция с EtherCAT: 32-битный микропроцессор и поддержка EtherCAT обеспечивают реальное время обработки сигналов и синхронизацию с другими устройствами — в высокоточном станке с ЧПУ MOOG D656-025F-6 синхронизируется с серводвигателями через EtherCAT, предотвращая коллизии и гарантируя обработку деталей с точностью до 5 мкм.
• Устойчивость к экстремальным условиям: Температурный диапазон -40 °C до +90 °C и корпус из титанового сплава позволяют MOOG D656-025F-6 работать в суровых средах — на северных тестовых полигонах он выдерживает зимние температуры -38 °C, а вблизи ракетных двигателей устойчиво функционирует при температуре +85 °C.
• Встроенная диагностика и предупредительные системы: Функции мониторинга температуры и давления MOOG D656-025F-6 позволяют операторам заранее выявлять неисправности — например, при повышении температуры выше +80 °C устройство отправляет предупреждение в контроллер, предотвращая перегрев и выход из строя. Это критично для систем, где остановка процесса может привести к большим экономическим потерям.
• Коррозионная устойчивость и защита EMC: Корпус из титанового сплава Ti-6Al-4V защищает MOOG D656-025F-6 от коррозии в агрессивных средах (например, в морских тестовых стендах с морской водой), а защита EMC по MIL-STD-461G делает его совместимым с авиационными и ракетными системами, где электромагнитные помехи могут искажать сигналы. Дополнительные рекомендации по эксплуатации доступны по ссылке: [ссылка на продукт MOOG D656-025F-6].

Примеры применения в отраслях

• Авиастроение (тестовые стенды авиационных компонентов): На тестовом стенде для гидравлических рулей самолёта MOOG D656-025F-6 управляет приводами рулей, воспроизводя движения в диапазоне ±0.5 мм с разрешением 0.0001 мм. EtherCAT-коммуникация с контроллером MOOG DSC2100 обеспечивает синхронизацию с датчиками нагрузки, позволяя измерять реакцию рулей на различные нагрузки. Конкретные кейсы можно найти по ссылке: [ссылка на продукт MOOG D656-025F-6].
• Высокоточное машиностроение (станки для обработки сплава титана): В станке для обработки титановых деталей (используемых в авиастроении) MOOG D656-025F-6 управляет гидравлическим приводом инструмента, обеспечивая позиционирование с точностью до 5 мкм. Гиперболическое насыщение предотвращает рывки при малых отклонениях, что критично для обработки хрупких сплавов.
• Ракетостроение (системы управления ракетными двигателями): В системе управления жидкостным ракетным двигателем MOOG D656-025F-6 регулирует подачу топлива и окислителя. Максимальное давление 420 бар гарантирует стабильную подачу компонентов в двигатель, а защита EMC по MIL-STD-461G предотвращает искажение сигналов от радиопомех.
• Медицинское оборудование (высокоточные хирургические роботы): В хирургическом роботе для микрохирургии MOOG D656-025F-6 управляет гидравлическими суставами робота, обеспечивая движения с разрешением 0.1 мкм. Корпус из титанового сплава гарантирует биосовместимость, а низкий уровень шума привода предотвращает помехи в работе медицинских датчиков.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для критических систем с требованиями к микронной точности (авиационные тесты, медицинские роботы) — выбирайте MOOG D656-025F-6 за счет разрешения 0.0001 мм, в то время как аналоги с разрешением 0.001–0.002 мм не обеспечат требуемую точность.
  2. Если проект требует работы в экстремальных условиях (-40–+90 °C) — MOOG D656-025F-6 подходит лучше, чем модели с более узким температурным диапазоном, особенно для северных полигонов или систем вблизи нагретых компонентов.
  3. Для интеграции с цифровыми сетями EtherCAT/PROFINET — поддержка этих протоколов упрощает синхронизацию с контроллерами, что критично для высокоточных линий. Детали по совместимости с ПО доступны по ссылке: [ссылка на продукт MOOG D656-025F-6].
• Предостережения:
  1. Используйте только синтетические масла: Не применяйте минеральные масла — они могут вызвать коррозию титанового корпуса и снизить срок службы MOOG D656-025F-6. Рекомендуемые марки масла указаны в официальной документации.
  2. Не превышайте максимальное давление: Работа при давлении >420 бар повреждает гидравлические уплотнения и，приводя к выходу устройства из строя.
  3. Регулярно обновляйте прошивку: Через MOOG DSC Studio загружайте последние версии прошивки — они включают исправления для цифровых интерфейсов и улучшения диагностики.
  4. Монтируйте только специалистами: Крепление фланца требует точной установки (отклонение ≤0.1 мм) — неправильный монтаж вызовет вибрации и искажения положения，снижая точность MOOG D656-025F-6.
