Описание
Общее описание продукта

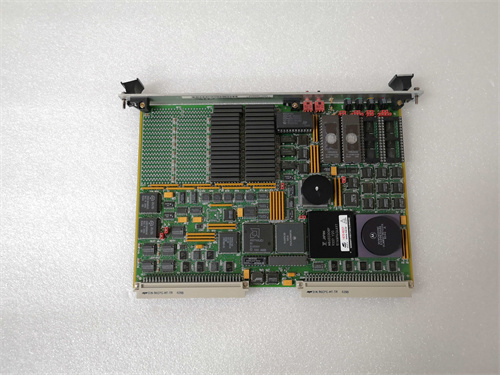

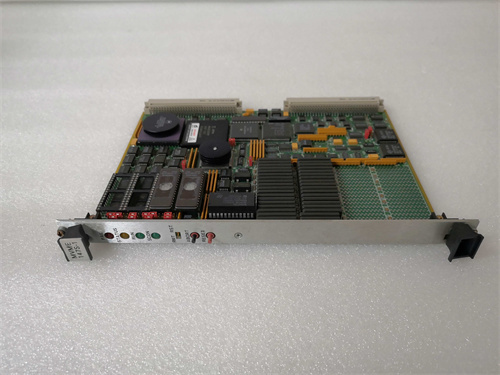

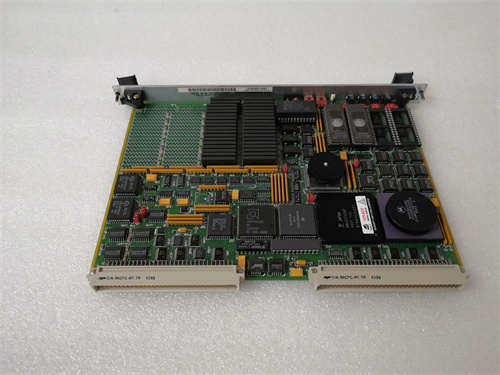

Основным объектом рассмотрения — MOTOROLA MVME147-011 (ссылка на продукт: [вставить ссылку]). Это высокопроизводительный индустриальный контроллер на базе процессора Motorola 68040, разработанный компанией Motorola (ныне بخش Emerson) для управления сложными автоматизированными системами в критических отраслях. Широко применяется в аэрокосмической технике, энергетике, нефтегазовой промышленности и тяжелом машиностроении, MOTOROLA MVME147-011 специализируется на реальном времени обработки данных, управления исполнительными механизмами и взаимодействии с модулями I/O — ключевой компонент для систем, где допустима минимальная задержка и высокая отказоустойчивость.
MOTOROLA MVME147-011 отличается моноблочной конструкцией с интегрированной памятью, расширенными интерфейсами и защитой от экстремальных условий. Благодаря использованию индустриальных компонентов, поддержке стандартов VMEbus и устойчивости к вибрациям/электромагнитным помехам MOTOROLA MVME147-011 стабильно работает в условиях длительной эксплуатации (до 100 000 часов без обслуживания) и суровых промышленных сред.
Как легендарный контроллер серии MVME, MOTOROLA MVME147-011 сохраняет совместимость с устаревшими системами, что делает его ценным для модернизации старых установок без полной замены оборудования. Его сертификация по стандартам MIL-STD-810 (для военной техники) и ISO 9001 подтверждает соответствие высоким требованиям надежности и качества.
Технические параметры продукта
- Тип устройства: Индустриальный контроллер на платформе VMEbus, монтаж в шасси VME (3U форм-фактор)
- Параметры вычислительной части:
- Процессор: Motorola 68040 (частота 25 МГц), сопроцессор FPU 68882
- Оперативная память: 8 МБ DRAM (расширяемая до 32 МБ), 512 КБ SRAM с батарейным питанием
- Память ROM: 2 МБ (для загрузочного кода и диагностики)
- Встроенная периферия: Таймеры (3 канала), DMA-контроллер, интерфейс RTC (время реального времени)
- Интерфейсы и коммуникации:
- Шина VMEbus: Поддержка VMEbus Rev. C (32-битный адрес, 32-битный данные, скорость до 40 МБит/с)
- Сетевые интерфейсы: Ethernet 10Base-T (IEEE 802.3), RS-232/RS-422 (2 порта)
- Интерфейсы I/O: Параллельный порт Centronics, разъемы для подключения внешних модулей
- Параметры питания и эксплуатации:
- Входное напряжение: +5 В DC, ±12 В DC (трехфазное питание), допуск ±5%
- Потребляемая мощность: ≤ 25 Вт (при полной нагрузке)
- Степень защиты: IP20 (при монтаже в закрытом шасси)
- Рабочая температура: 0 °C до +60 °C
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрации: 3 g (5–500 Гц, согласно IEC 60068-2-6)
- Сертификации: CE, UL, MIL-STD-810F, ISO 9001, RoHS
Преимущества и особенности
- Высокая отказоустойчивость и надежность: MOTOROLA MVME147-011 разработан с учетом требований к длительной работе в критических системах — использование индустриальных компонентов и батарейного питания SRAM гарантирует сохранение данных при кратковременном сбое питания. Совместимость с стандартами MIL-STD-810F подтверждает устойчивость к вибрациям и экстремальным температурам.
- Совместимость с устаревшими системами: Как один из ключевых контроллеров серии MVME, MOTOROLA MVME147-011 поддерживает программное обеспечение и периферию старых установок (например, в энергетике или аэрокосмической отрасли), что снижает издержки на модернизацию без замены всей инфраструктуры.
- Расширяемость и гибкость: Поддержка VMEbus позволяет подключать дополнительные модули I/O, сетевые карты и специализированные адаптеры, адаптируя MOTOROLA MVME147-011 к конкретным задачам (например, добавление модулей аналоговых входов для мониторинга параметров процесса).
- Реальное время обработки данных: Процессор Motorola 68040 с частотой 25 МГц и оптимизированной архитектура обеспечивают минимальную задержку при обработке сигналов (≤ 1 мс), критическую для управления движущимися механизмами (например, роботами в аэрокосмической технике) и системами с жесткими временными ограничениями.
- Легкость обслуживания и диагностики: Встроенные инструменты диагностики (в ROM) и индикация состояния через светодиоды позволяют быстро выявлять неисправности, а стандартная архитектура VMEbus упрощает замену и ремонт компонентов.
Случаи применения в отраслях
- Аэрокосмическая отрасль (контроль системы ракеты): MOTOROLA MVME147-011 используется в системе управления ракетой для обработки данных от инерциальных навигационных систем и управления рулями stabilзации. Контроллер обрабатывает сигналы в реальном времени (задержка ≤ 0.5 мс), обеспечивая точное наведение ракеты, а устойчивость к вибрациям 3 g предотвращает сбои при запуске.
- Энергетика (управление турбиной ТЭЦ): В теплоэлектростанции MOTOROLA MVME147-011 управляет параметрами работы газовой турбины — обрабатывает сигналы от датчиков температуры, давления и скорости, отправляя команды на регулирующие клапаны. Совместимость с устаревшими модулями I/O позволяет интегрировать контроллер в существующие системы без замены сенсоров и исполнительных механизмов.
- Нефтегазовая промышленность (мониторинг трубопровода): В системе мониторинга трубопровода для транспортировки газа MOTOROLA MVME147-011 собирает данные от датчиков утечки и давления, обрабатывает их и передает информацию на центральный сервер через Ethernet. Работа в диапазоне температур 0–60 °C позволяет размещать контроллер в открытых площадках, а батарейное питание SRAM сохраняет логи данных при сбое электроснабжения.
- Тяжелый машиностроение (робот-манипулятор): В робот-манипуляторе для обработки тяжелых деталей MOTOROLA MVME147-011 управляет движением 6 осей, обрабатывая сигналы от энкодеров и отправляя команды на серво-двигатели. Реальное время обработки данных гарантирует точность позиционирования (±0.1 мм), а расширяемая память позволяет хранить программы для различных операций (сварка, фрезерование).
Сравнение с конкурентами
В таблице ниже представлено сравнение MOTOROLA MVME147-011 с аналогичными индустриальными контроллерами:
Ключевые различия: MOTOROLA MVME147-011 имеет более мощный процессор и быструю шину VMEbus по сравнению с конкурентами, что обеспечивает высокую производительность при обработке сложных задач. Устойчивость к вибрации 3 g и более широкий диапазон рабочих температур делают его предпочтительным для суровых условий (например, на платформах нефтегазовых промыслов). Основное преимущество — высокая совместимость с устаревшими системами, что критично для предприятий, не готовых к полной модернизации.
Советы по выбору
- Проверьте совместимость с существующей инфраструктурой: MOTOROLA MVME147-011 идеально подходит для систем на базе VMEbus и старых программного обеспечения Motorola. Если вы используете шину Siemens S5 Bus или Allen-Bradley Data Highway, рассмотрите соответствующие контроллеры для избежания проблем с интеграцией.
- Определите требования к производительности: Для задач с реальным временем (задержка ≤ 1 мс) и обработкой больших объемов данных MOTOROLA MVME147-011 с процессором 68040 является оптимальным выбором. Для менее сложных задач (мониторинг простых процессов) можно выбрать более экономичные модели с менее мощными процессорами.
- Учтите условия эксплуатации: Для объектов с вибрациями (например, ракеты, роботы) и температурами до 60 °C MOTOROLA MVME147-011 с сертификацией MIL-STD-810F подходит лучше, чем аналоги с более низкой устойчивостью. Для помещений с стабильными условиями (офисные лаборатории) любая из сравниваемых моделей подойдет.
- Оцените нужды в расширяемости: Если планируется добавление модулей I/O или сетевых интерфейсов, поддержка VMEbus MOTOROLA MVME147-011 предоставляет больше возможностей, чем закрытые архитектуры конкурентов.
Меры предосторожности
- Правильный монтаж и подключение: Монтируйте MOTOROLA MVME147-011 только в совместимое шасси VME, соблюдая требования к зазорам для охлаждения (не менее 15 мм между платами). При подключении питания соблюдайте полярность — неправильное подключение может привести к повреждению процессора и памяти.
- Проверка параметров питания: Перед запуском убедитесь, что входное напряжение соответствует +5 В DC, ±12 В DC (допуск ±5%). Используйте стабильные источники питания с фильтрами — перепады напряжения могут привести к сбросу данных и нестабильной работе.
- Регулярное обслуживание и диагностика: Ежегодно проверяйте состояние батарейного питания SRAM — его замена каждые 3–5 лет предотвращает потерю данных. Используйте встроенные инструменты диагностики для проверки работы процессора, памяти и интерфейсов, выявляя неисправности до их проявления.
- Защита от электромагнитных помех: Размещайте шасси с MOTOROLA MVME147-011 на расстоянии не менее 1 метра от мощных электроприборов, трансформаторов и кабелей с высоким током. Используйте экранированные кабели для Ethernet и RS-422 — это снижает влияние помех на стабильность коммуникаций.
- Ограничение несанкционированного доступа: Ограничьте доступ к шасси с контроллером замком и защитой программного обеспечения паролем. Несанкционированное изменение программ или параметров может привести к нестабильной работе системы и аварийным ситуациям.
