Описание
Общее описание продукта

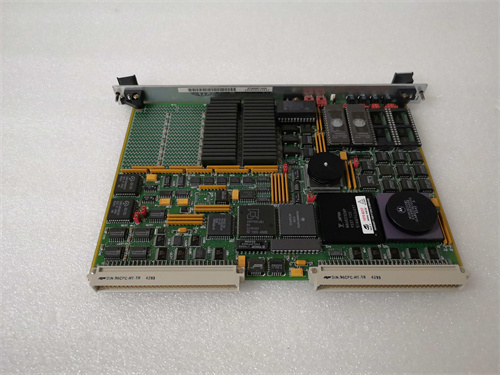

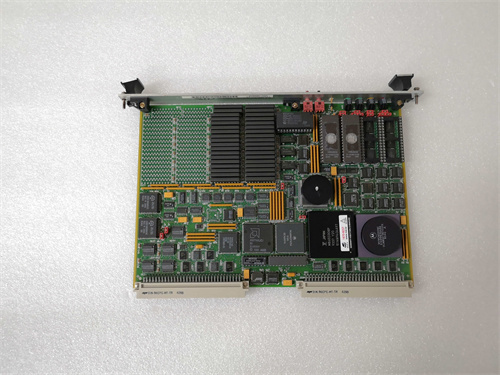

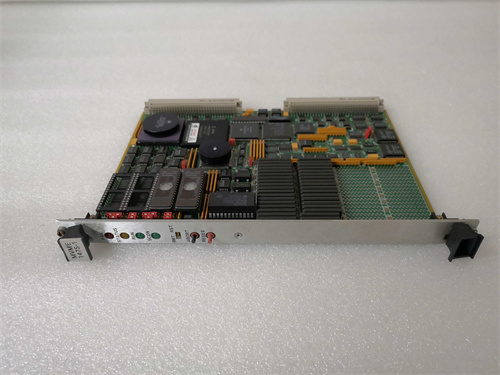

Основным объектом рассмотрения — MOTOROLA MVME147SRF (ссылка на продукт: [вставить ссылку]). Это промышленная плата управления (VMEbus Single Board Computer) компании Motorola (ныне part of Emerson), разработанная для интеграции в системы автоматизации на основе стандарта VMEbus — широко используемых в энергетике, аэрокосмической отрасли, тяжелой машиностроении и телекоммуникациях. MOTOROLA MVME147SRF сочетает в себе процессорную мощность, встроенную память и интерфейсы для управления промышленным оборудованием, обеспечивая высокую надежность и стабильность в условиях суровой эксплуатации (вибрации, перепады температур, электромагнитные помехи). Благодаря совместимости с VMEbus Rev. C, расширенными диагностическими функциями и долговечностью, MOTOROLA MVME147SRF стал ключевым компонентом в критических системах, где простои приводят к значительным экономическим потерям. Особенно ценной является его обратная совместимость с устаревшими VME-системами и возможность работы в составе распределенных контроллеров, что делает плату идеальным для модернизации существующих установок без полной замены оборудования.
Технические параметры продукта
- Тип устройства: Плата управления VMEbus (Single Board Computer) с процессором Motorola 68040
- Процессорная часть:
- Процессор: Motorola MC68040 (32-битный), тактовая частота 25 МГц
- Кэш-память: 8 КБ инструкций + 8 КБ данных (встроенный)
- Память:
- Оперативная память (DRAM): 8 МБ (расширяемая до 32 МБ через слоты SIMM)
- Постоянная память (EPROM): 1 МБ (для хранения монитора и бутлоадера)
- CMOS RAM: 64 КБ (с батарейным питанием для сохранения конфигурации при отключении основного питания)
- Интерфейсы и коммуникация:
- Системный шина: VMEbus Rev. C (32-битный, 32 МБайт/с)
- Серийные интерфейсы: 2 портa RS-232C (EIA/TIA-232), 1 порт Centronics (параллельный)
- Таймеры: 3 独立ные таймера/счетчика (16-битные)
- Диагностика: Встроенный контроллер диагностики (MCA — Motorola Communication Accelerator)
- Электрические характеристики:
- Питание: +5 В DC (±5%), +12 В DC (±10%), -12 В DC (±10%)
- Потребляемая мощность: ≤ 25 Вт
- Изоляция: Галваническая изоляция 1000 В AC между интерфейсами и системной шиной
- Операционные условия:
- Рабочая температура: от 0 °C до +60 °C
- Влажность: До 90% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту MIL-STD-810F
- Устойчивость к электромагнитным помехам: Согласно MIL-STD-461D
- Габаритные размеры: Стандарт VMEbus — 160 мм × 233,35 мм (одно слотное монтирование)
- Класс защиты: IP20 (для монтажа в закрытых VME-стойках)
- Монтаж: Монтирование в VME-стойку с соответствием стандарту IEEE 1014-1987
- Дополнительные функции: LED-индикаторы состояния питания и работы, поддержка режима низкого энергопотребления, диагностика памяти и интерфейсов через монитор VME, сертификации CE, UL и MIL-STD-810F
Преимущества и особенности
- Высокая надежность в критических системах: MOTOROLA MVME147SRF основан на промышленном процессоре MC68040, который отличается устойчивостью к перепадам напряжения и температур — например, в системах управления турбинами ТЭЦ он работает 24/7 без сбоев, обрабатывая сигналы от датчиков и регулируя параметры работы. Батарейное питание CMOS RAM гарантирует сохранение конфигурации даже при длительных отключениях питания.
- Совместимость с VMEbus и обратная совместимость: Поддержка VMEbus Rev. C позволяет MOTOROLA MVME147SRF интегрироваться в существующие VME-системы (например, с платами MVME141, MVME162), что упрощает модернизацию старых установок. Возможность расширения памяти до 32 МБ делает плату подходящей для запуска сложных программ управления.
- Расширенная диагностика и обслуживание: Встроенный контроллер MCA и монитор VME предоставляют детальную диагностику работы процессора, памяти и интерфейсов — операторы могут быстро выявить неисправности (например, повреждение DRAM или сбой сериального порта) через консоль, сокращая время простоя. LED-индикаторы на плате позволяют визуально оценивать состояние системы без подключения диагностического оборудования.
- Устойчивость в суровых промышленных условиях: Соответствие стандартам MIL-STD-810F (вибрации) и MIL-STD-461D (ЭМС) делает MOTOROLA MVME147SRF подходящим для эксплуатации в условиях тяжелой машиностроения (штамповочные прессы) и аэрокосмической отрасли (системы управления ракетными комплексами). Работа в диапазоне температур 0 °C до +60 °C гарантирует стабильность в цехах с переменной температурой.
- Гибкость в применениях: MOTOROLA MVME147SRF может выполнять функции как основного контроллера, так и вспомогательного процессора в распределенных системах. Поддержка двух сериальных портов позволяет подключать датчики, принтеры диагностики и другие периферийные устройства, расширяя функциональность системы.
Случаи применения в отраслях
- Энергетика (системы управления турбинами): MOTOROLA MVME147SRF установлен в контроллерах газовых турбин GE 7FA, обрабатывая сигналы от датчиков температуры, давления и скорости. Плата регулирует подачу топлива и скорость вращения турбины, обеспечивая эффективность выработки электроэнергии и предотвращая перегрев. Встроенная диагностика позволяет операторам своевременно выявлять деградацию компонентов.
- Аэрокосмическая отрасль (системы навигации): Плата используется в наземных системах контроля полетов, обрабатывая данные от спутниковых приемников и передавая команды на летные аппараты. MOTOROLA MVME147SRF работает в условиях строгого контроля температуры и вибраций, обеспечивая высокую точность навигационных расчетов.
- Тяжелая машиностроение (управление металлообрабатывающими станками): MOTOROLA MVME147SRF управляет фрезерными станками с ЧПУ, обрабатывая сигналы от энкодеров позиционирования и управляя серво-двигателями. Плата синхронизирует движение инструмента и рабочего стола, обеспечивая точность обработки деталей из титана и стали.
- Телекоммуникации (управление сетевыми оборудованием): Плата используется в системах управления основными коммуникационными линиями, обрабатывая трафик данных и управляя переключателями. MOTOROLA MVME147SRF гарантирует непрерывную работу сети, даже при пиковых нагрузках, благодаря стабильности процессора и расширенной памяти.
Сравнение с конкурентами
В таблице ниже представлено сравнение MOTOROLA MVME147SRF с аналогичными платами VMEbus:
| Параметр | MOTOROLA MVME147SRF | Intel i960CA VME Board (IBM 7500) | Texas Instruments TMS320C40 VME |
|---|---|---|---|
| Процессор | Motorola 68040 (25 МГц) | Intel i960CA (33 МГц) | TI TMS320C40 (40 МГц) |
| Оперативная память | 8 МБ (расширяемая до 32 МБ) | 16 МБ (расширяемая до 64 МБ) | 4 МБ (расширяемая до 16 МБ) |
| Интерфейсы | 2×RS-232, Centronics | 1×RS-232, Ethernet | 2×RS-232, SPI |
| Устойчивость к вибрациям | MIL-STD-810F (10 g) | IEC 60068-2-6 (5 g) | MIL-STD-810F (10 g) |
| Совместимость VMEbus | Rev. C | Rev. B | Rev. C |
| Цена (примерная) | Средняя–Высокая | Высокая | Средняя |
Ключевые различия: MOTOROLA MVME147SRF выделяется более широкой совместимостью с VMEbus Rev. C и лучшей устойчивостью к вибрациям по сравнению с аналогом IBM. Texas Instruments TMS320C40 имеет более высокую тактовую частоту, но меньше памяти и ограниченные интерфейсы. Для проектов с устаревшими VME-системами и требованиями к надежности в критических процессах MOTOROLA MVME147SRF является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с VME-стойкой: MOTOROLA MVME147SRF совместим с VMEbus Rev. C — убедитесь, что ваша VME-стойка соответствует этому стандарту (не Rev. A/B, так как могут быть проблемы с сигнальной совместимостью).
- Оцените требования к памяти и производительности: 8 МБ RAM достаточно для средних задач (управление турбинами, станками с ЧПУ). Для сложных программ (навигационные системы) расширьте память до 32 МБ через SIMM-слоты.
- Учтите условия эксплуатации: В цехах с температурой > 50 °C или вибрациями > 8 g стабильность MOTOROLA MVME147SRF (0 °C до +60 °C, 10 g) гарантирует надежность. Для экстремальных условий (температура < 0 °C) используйте термостатизированные VME-стойки.
- Определите требуемые интерфейсы: Если нужен Ethernet для коммуникации с сетью, подключите дополнительный модуль VME Ethernet (например, Motorola MVME3100) — базовая версия MOTOROLA MVME147SRF не имеет встроенного Ethernet-интерфейса.
Меры предосторожности
- При монтаже соблюдайте правила ESD-защиты: MOTOROLA MVME147SRF содержит чувствительные к статическому разряду компоненты — монтируйте плату в статически нейтральном окружении (используйте антистатические перчатки и столы), чтобы избежать повреждения процессора и памяти.
- Подключайте питание согласно схеме: Перед подключением проверьте правильность полярности и напряжения (+5 В, ±12 В) — неправильное питание приведет к мгновенному повреждению платы. Используйте только сертифицированные блоки питания VMEbus.
- Отключите систему при замене/расширении: Перед установкой дополнительной памяти (SIMM) или модулей отключите питание VME-стойки и установите запрещающие знаки — несанкционированное вмешательство при работающей системе может привести к повреждению платы и данных.
- Регулярно проверяйте батарейное питание: Каждый год проверяйте состояние батареи CMOS RAM — ее выход из строя приведет к потере конфигурации платы MOTOROLA MVME147SRF при отключении основного питания. Заменяйте батарею на оригинальную модель Motorola.
- Используйте только оригинальные комплектующие: При расширении памяти или замене компонентов используйте только сертифицированные SIMM-модули и запчасти Motorola — неоригинальные комплектующие могут привести к нестабильной работе и снижению срока службы платы.
MVME147SRF
