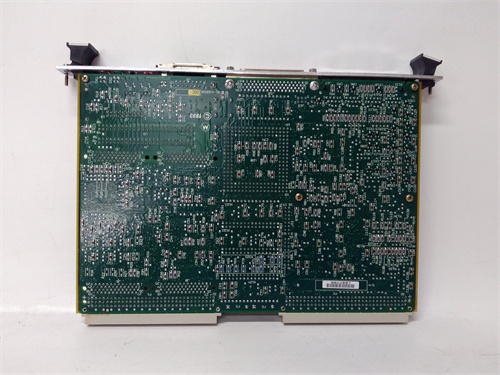

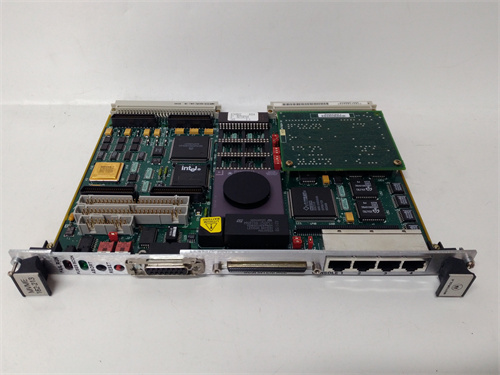

MOTOROLA MVME162-023A

Описание

Общая характеристика продукта MOTOROLA MVME162-023A

Технические параметры MOTOROLA MVME162-023A

• Общие параметры платы:
  • Тип устройства: Промышленная плата расширения VMEbus (3U форм-фактор);
  • Архитектура шины: Поддержка VMEbus Rev. C.1 (32-битный адресный и данныхный шину, скорость до 40 МБ/с);
  • Совместимые системы: MOTOROLA MVME-series контроллеры (MVME160, MVME170, MVME180), а также другие VME-совместимые платформы;
  • Питание: +5 В DC (1,5 А максимальный ток), +12 В DC (0,5 А), -12 В DC (0,2 А) — стандартные напряжения для VME-систем.
• Интерфейсные параметры:
  • Цифровые интерфейсы:
    • 2 порта RS-232/RS-422/RS-485 (конфигурируемые через ПО, скорость передачи данных до 115,2 кбит/с);
    • 1 порт Parallel I/O (8 бит входов + 8 бит выходов, изолированные каналы);
    • 1 интерфейс Timer/Counter (4 канала, разрешение 16 бит, частота до 1 МГц) — для синхронизации задач;
  • Протоколы коммуникации: Поддержка Modbus RTU, ASCII, а также пользовательских протоколов (через настраиваемое ПО);
  • Изоляция интерфейсов: 250 В AC (между каналами RS-485/422 и землей) — по стандарту IEC 61010-2-201.
• Вычислительные и память параметры:
  • Микроконтроллер: Встроенный 8-битный микроконтроллер Motorola MC68HC11 (для обработки интерфейсных задач, не нагружая основной процессор VME);
  • Память: 32 кБ RAM (для буферизации данных) + 64 кБ EPROM (для хранения ф irmвары и конфигурации);
  • Поддержка обновления ф irmвары: Загрузка новой версии через RS-232 порт (без необходимости демонтажа платы).
• Параметры надежности и безопасности:
  • Класс надежности: MTBF (Mean Time Between Failures) > 500 000 часов (по данным производителя, при температуре 40 °C);
  • Защита от электромагнитных помех (EMC): Соответствие EN 55022 Class A (излучение), EN 55024 (иммунитет) — для промышленных сред с высокими помехами;
  • Защита от перегрева: Пассивное теплоотводное устройство (алюминиевый радиатор) — без вентиляторов, снижающих надежность.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для большинства промышленных помещений);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы VMEbus с принудительной вентиляцией);
  • Материал платы: Печатная плата с толстым медным покрытием (для улучшения теплоотвода) и коннекторами с золотистым покрытием (для снижения контактного сопротивления);
  • Размеры (3U VME): 100 мм (высота) × 160 мм (длина) — стандартный форм-фактор для VME-шкафов;
  • Устойчивость к вибрациям: 5–500 Гц (0,3 Г, по IEC 60068-2-6) — адаптирован к умеренным вибрациям промышленного оборудования.

Преимущества и особенности MOTOROLA MVME162-023A

1. Совместимость с легаси-системами VME: MOTOROLA MVME162-023A идеально интегрируется с существующими контроллерами MOTOROLA MVME-series и другими VME-совместимыми платформами, что критично для объектов, где замена всей системы дорого или невозможно (например, старые ТЭС или нефтепроводы с жизненным циклом >20 лет).
2. Многофункциональные интерфейсы: Готовые RS-232/422/485 и Parallel I/O интерфейсы делают MOTOROLA MVME162-023A универсальной для подключения различных оборудований — от простых датчиков до сложных приводов. Не требуется дополнительные адаптеры, сокращая количество компонентов в шкафу и риск отказов.
3. Низкие требования к обслуживанию: Пассивное теплоотводное устройство (без вентиляторов) и возможность обновления ф irmвары через RS-232 порт снижают частоту обслуживания MOTOROLA MVME162-023A. Это важно для удаленных объектов (например, нефтегазовые площадки в труднодоступных районах), где регулярный доступ к оборудованию затруднен.
4. ЭМС-стойчивость и изоляция: Защита EN 55022 Class A и изоляция интерфейсов 250 В AC делают MOTOROLA MVME162-023A устойчивой к электромагнитным помехам от мощных электродвигателей, трансформаторов или радиостанций — типичных для промышленных сред.
5. Долговечность и надежность: Коннекторы с золотистым покрытием и печатная плата с толстым медным слоем увеличивают срок службы MOTOROLA MVME162-023A до 15–20 лет, что соответствует требованиям к жизненному циклу промышленных систем.

Примеры применения MOTOROLA MVME162-023A в различных отраслях

• Нефтегазовая отрасль (старый нефтепровод): На нефтепроводе MOTOROLA MVME162-023A интегрирована в контроллер MOTOROLA MVME170, обеспечивая связь с 8 датчиками давления (через RS-485) и 4 приводами клапанов (через Parallel I/O). Плата заменяет устаревшую карту интерфейсов, сохранив совместимость с существующим ПО, что избежало замены всей системы за 500 000 долларов.
• Энергетика (ТЭС с легаси-контроллером): В ТЭС MOTOROLA MVME162-023A подключена к контроллеру MVME180, обрабатывая сигналы от 6 датчиков температуры котлов (RS-232) и синхронизируя работу через Timer/Counter с системой подачи топлива. Пассивное охлаждение гарантирует стабильную работу при высокой температуре в котельном цехе (+55 °C).
• Тяжелая промышленность (завод металлообработки): В заводе MOTOROLA MVME162-023A используется для связи между контроллером VME и 10 приводами шпинделей (RS-422). Изоляция интерфейсов 250 В AC защищает плату от перепадов напряжения от электродвигателей, а EMС-стойчивость предотвращает искажения сигналов при работе тяжелого оборудования.
• Морская промышленность (грузовой корабль): На корабле MOTOROLA MVME162-023A работает в системе управления грузоподъемным механизмом, подключенной к контроллеру MVME160. Устойчивость к вибрациям и влажности позволяет плате функционировать в условиях морских волн, а совместимость с Modbus RTU обеспечивает связь с системой мониторинга корабля.

Сравнение MOTOROLA MVME162-023A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании MOTOROLA MVME162-023A

Рекомендации по выбору

1. Совместимость с VME-системами: Выбирайте MOTOROLA MVME162-023A если ваша установка работает на контроллерах MOTOROLA MVME-series (MVME160/170/180) или других VME-совместимых платформах — это гарантирует правильную интеграцию с шиной и отсутствие конфликтов с существующим ПО.
2. Модернизация легаси-систем: Если вам нужно заменить устаревшую плату интерфейсов (например, с неработающими RS-485 портами) без изменения всей системы, MOTOROLA MVME162-023A — оптимальный выбор, так как она повторяет функционал старых моделей и не требует перепрограммирования контроллера.
3. Необходимость множества интерфейсов: Для систем, где нужно подключить несколько типов оборудования (датчики через RS-485, приводы через Parallel I/O), MOTOROLA MVME162-023A удобнее аналогов с ограниченным количеством портов.

Меры предостережения

1. Контроль напряжения питания: Не превышайте номинальные значения напряжения (+5 В DC, ±12 В DC) — перепады напряжения могут повредить микроконтроллер MOTOROLA MVME162-023A. Используйте стабильные источники питания с фильтрами.
2. Охлаждение шкафа: Обеспечьте достаточную вентиляцию шкафа с MOTOROLA MVME162-023A — температура не должна превышать +60 °C. При необходимости установите дополнительные вентиляторы или тепловыделители, особенно в жарких промышленных помещениях.
3. Защита от статики: При монтаже/демонтаже платы используйте антистатические перчатки и стол — статический разряд может повредить электронные компоненты MOTOROLA MVME162-023A, даже если плата отключена от питания.
4. Резервное копирование конфигурации: После настройки интерфейсов создайте резервную копию конфигурации MOTOROLA MVME162-023A (через RS-232) — при сбое ф irmвары это позволит быстро восстановить рабочие параметры без повторной настройки.
