MOTOROLA MVME162-220

Технические параметры MOTOROLA MVME162-220

MOTOROLA MVME162-220 имеет технические характеристики, оптимизированные для производительности и устойчивости:

Процессор и память:
- Процессор: Motorola 68040 (32-битный RISC-процессор) с частотой 25 МГц — обеспечивает обработку до 15 МИПС (миллионов инструкций в секунду);
- Оперативная память (RAM): 8 МБ DRAM (расширяема до 32 МБ) с контроллером ошибок ECC (Error-Correcting Code) — исправляет одиночные ошибки и обнаруживает двойные, предотвращая потерю данных;
- Постоянная память (ROM): 512 КБ EPROM (с предустановленной прошивкой BIOS) + 1 МБ Flash-память (для хранения конфигураций и программ).
Интерфейсы и коммуникация:
- Основные интерфейсы:
  - 1 порт RS-232C (для консольного управления и подключения терминала);
  - 1 порт Centronics (для подключения принтера или внешнего хранилища);
  - Внутренняя шина VMEbus (32-битная, скорость передачи до 40 Мбайт/с) — для подключения модулей I/O и расширения функциональности;
- Дополнительные интерфейсы (через разъемы):
  - Таймер/счетчик (3 канала, 16-битные) — для синхронизации процессов и измерения времени;
  - Интерфейс для подключения модуля реального времени (RTC) — с батарейным резервом (живучесть батарей до 5 лет);
  - Локальная шина (Local Bus) — для подключения внешних контроллеров хранилища (например, SCSI).
Защита и надежность:
- Защита памяти: ECC для DRAM — критически важно для систем, где ошибка в памяти может привести к аварии (авиакосмика, энергетика);
- Устойчивость к вибрациям: Соответствует стандарту IEC 60068-2-6 (вибрации до 10 Г в диапазоне 10–2000 Гц);
- Устойчивость к ударам: Соответствует стандарту IEC 60068-2-27 (удары до 50 Г, длительность 1 мс);
- Степень защиты корпуса: IP20 (для монтажа в шкафы VMEbus с принудительной охлаждением).
Температурный диапазон:
- Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям (полярные регионы, жаркие промышленные цеха, авиационные системы);
- Диапазон хранения: -55 °C до +85 °C.
Механические параметры:
- Формат платы: VMEbus 3U (100 × 160 мм) — стандартный для модулей VME;
- Вес: 约 200 г;
- Крепление: В пазы шасси VMEbus через фиксирующие зажимы.

Категория: Модули (Modules) Бренд: Motorola

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

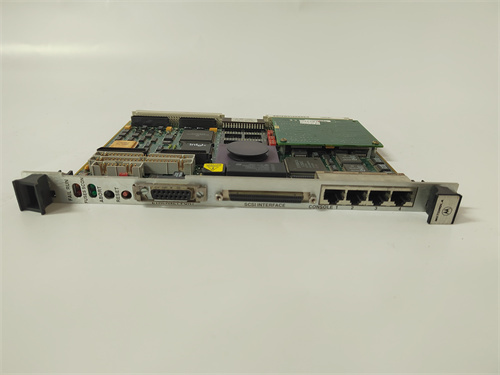

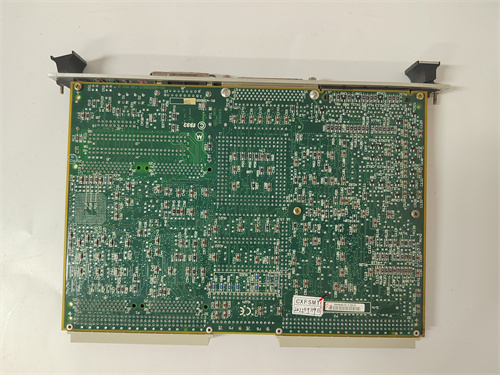

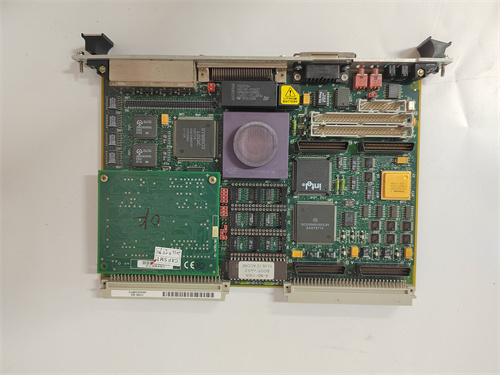

Общая информация о продукте MOTOROLA MVME162-220

Первым делом необходимо отметить, что MOTOROLA MVME162-220 — это оригинальная плата контроллера на платформе VMEbus (Versa Module Eurocard) от Motorola (ныне часть компании Emerson), разработанная для реального времени управления промышленными процессами и встроенными системами. Данный компонент критически важен для отраслей с требованиями к высокой производительности и надежности (авиакосмика, тяжелая промышленность, энергетика, транспорт) и широко используется в системах управления турбинами, станциями мониторинга критических параметров, оборудовании для обработки радиоактивных материалов и контроллерах мобильных объектов.

MOTOROLA MVME162-220 обеспечивает стабильную работу в экстремальных условиях, поддерживая множество интерфейсов для подключения периферии и модулей I/O. Детальное описание, техническая документация и условия поставки MOTOROLA MVME162-220 доступны на официальной странице продукта: [ссылка на MOTOROLA MVME162-220] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря использованию мощного процессора и поддержке протоколов реального времени, MOTOROLA MVME162-220 обеспечивает полную совместимость с другими модулями VMEbus (например, MOTOROLA MVME310 — модуль цифровых I/O, MOTOROLA MVME460 — модуль коммуникации) и операционными системами реального времени (VxWorks, OS-9), а также соответствует международным нормам электромагнитной совместимости (EN 61326-1, IEC 60068-2) — что делает его популярным выбором для модернизации старых систем VMEbus или комплектации новых критических установок.

Технические параметры MOTOROLA MVME162-220

MOTOROLA MVME162-220 имеет технические характеристики, оптимизированные для производительности и устойчивости:

Процессор и память:
- Процессор: Motorola 68040 (32-битный RISC-процессор) с частотой 25 МГц — обеспечивает обработку до 15 МИПС (миллионов инструкций в секунду);
- Оперативная память (RAM): 8 МБ DRAM (расширяема до 32 МБ) с контроллером ошибок ECC (Error-Correcting Code) — исправляет одиночные ошибки и обнаруживает двойные, предотвращая потерю данных;
- Постоянная память (ROM): 512 КБ EPROM (с предустановленной прошивкой BIOS) + 1 МБ Flash-память (для хранения конфигураций и программ).
Интерфейсы и коммуникация:
- Основные интерфейсы:
  - 1 порт RS-232C (для консольного управления и подключения терминала);
  - 1 порт Centronics (для подключения принтера или внешнего хранилища);
  - Внутренняя шина VMEbus (32-битная, скорость передачи до 40 Мбайт/с) — для подключения модулей I/O и расширения функциональности;
- Дополнительные интерфейсы (через разъемы):
  - Таймер/счетчик (3 канала, 16-битные) — для синхронизации процессов и измерения времени;
  - Интерфейс для подключения модуля реального времени (RTC) — с батарейным резервом (живучесть батарей до 5 лет);
  - Локальная шина (Local Bus) — для подключения внешних контроллеров хранилища (например, SCSI).
Защита и надежность:
- Защита памяти: ECC для DRAM — критически важно для систем, где ошибка в памяти может привести к аварии (авиакосмика, энергетика);
- Устойчивость к вибрациям: Соответствует стандарту IEC 60068-2-6 (вибрации до 10 Г в диапазоне 10–2000 Гц);
- Устойчивость к ударам: Соответствует стандарту IEC 60068-2-27 (удары до 50 Г, длительность 1 мс);
- Степень защиты корпуса: IP20 (для монтажа в шкафы VMEbus с принудительной охлаждением).
Температурный диапазон:
- Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям (полярные регионы, жаркие промышленные цеха, авиационные системы);
- Диапазон хранения: -55 °C до +85 °C.
Механические параметры:
- Формат платы: VMEbus 3U (100 × 160 мм) — стандартный для модулей VME;
- Вес: 约 200 г;
- Крепление: В пазы шасси VMEbus через фиксирующие зажимы.

Преимущества и особенности MOTOROLA MVME162-220

MOTOROLA MVME162-220 сочетает в себе уникальные преимущества, которые отличают его от аналогичных контроллеров:

Высокая надежность в экстремальных условиях: Работоспособность в диапазоне температур -40/+70 °C и устойчивость к вибрациям/ударам делают MOTOROLA MVME162-220 идеальным для использования в критических системах — например, в авиационных навигационных комплексах, где плата работает при перепадах температуры от -40 °C (высотное полетное состояние) до +60 °C (приземное ожидание) и вибрациях от двигателей самолета.
Поддержка памяти ECC: Контроллер ошибок ECC в DRAM исправляет одиночные ошибки и обнаруживает двойные, что критически важно для систем, где потеря данных может привести к катастрофе. Например, в энергетических установках для контроля реакторов MOTOROLA MVME162-220 стабильно хранит параметры реакции, даже если возникают одиночные ошибки в памяти — это исключает ложные срабатывания аварийных систем.
Совместимость с платформой VMEbus: MOTOROLA MVME162-220 полностью поддерживает стандарт VMEbus, что позволяет подключать до 127 модулей расширения (аналоговые I/O, модули коммуникации, модули безопасности) — например, в тяжелой промышленности плата может управлять 8 модулями MOTOROLA MVME310 (цифровые I/O) для контроля 64 исполнителей, не теряя производительности.
Производительность реального времени: Процессор Motorola 68040 с частотой 25 МГц и поддержка операционных систем VxWorks/OS-9 обеспечивают минимальную задержку обработки команд (≤ 10 мкс) — это важно для систем с жесткими временными требованиями, например, в контроллерах роботов-манипуляторов для хирургических операций, где задержка > 20 мкс может привести к ошибке в движении инструмента.
Долговечность и поддержка старых систем: MOTOROLA MVME162-220 имеет длительный жизненный цикл (более 10 лет) и поддерживается производителем даже после прекращения серийного выпуска — это критично для старых установок (например, атомные электростанции, станционное оборудование), где замена всей системы на новую требует огромных затрат.

Примеры применения MOTOROLA MVME162-220

MOTOROLA MVME162-220 находит широкое применение в отраслях с критическими требованиями к надежности:

Авиакосмика (навигационный контроллер самолета): В бизнес-авиации MOTOROLA MVME162-220 используется в навигационном комплексе, подключенном к модулям GPS, гироскопам и датчикам скорости. Плата обрабатывает данные о положении самолета (точность ±1 метр) и передавает команды на autopilot, поддерживая стабильную работу при вибрациях от двигателей (5 Г) и температуре -35 °C (высота 12 000 м). Поддержка ECC памяти гарантирует, что ошибки в данных не приводят к искажению навигационной информации.
Энергетика (контроллер реактора): В атомной электростанции MOTOROLA MVME162-220 управляет системой мониторинга температуры и давления в реакторе, подключенная к 4 модулям MOTOROLA MVME310 (цифровые входы) и 2 модулям аналоговых I/O. Плата собирает данные с 16 датчиков RTD (температура) и 8 датчиков давления (4–20 мА), обрабатывает их за ≤ 5 мкс и отправляет команды на регулировку системы охлаждения. Устойчивость к радиационным воздействиям (опциональная защита) позволяет использовать плату в зонах с повышенным фоном радиации.
Транспорт (контроллер поезда дальнего следования): В поездах грузовых железных дорог MOTOROLA MVME162-220 управляет системой торможения и скорости, подключенная к датчикам скорости колес (пulse сигналы) и модулям управления двигателем. Плата регулирует скорость поезда (от 0 до 120 км/ч) с точностью ±0,5 км/ч и активирует аварийное торможение при превышении лимита. Работоспособность в диапазоне -40/+60 °C позволяет использовать плату в зимних условиях Сибири и летом в южной России.
Тяжелая промышленность (контроллер горнодобывающего оборудования): В шахтах угольных предприятий MOTOROLA MVME162-220 управляет горными подъемниками, подключенная к модулям безопасности SIL 2 и датчикам нагрузки. Плата контролирует вес подъемного крюка (от 0 до 50 тонн) и скорость подъема (0–1 м/с), останавливая оборудование при перегрузке или неисправности датчиков. Поддержка VMEbus позволяет подключать дополнительные модули для видеонаблюдения за рабочей зоной.

Сравнение с конкурентами

MOTOROLA MVME162-220 выгодно отличается от аналогичных контроллеров VMEbus от ведущих конкурентов (Siemens, Force Computers):

Параметр сравнения	MOTOROLA MVME162-220	Аналог Siemens (Siemens MVME167)	Аналог Force Computers (Force CPU-68040)
Процессор	Motorola 68040 (25 МГц, 15 МИПС)	Motorola 68040 (33 МГц, 20 МИПС)	Motorola 68040 (25 МГц, 15 МИПС)
Память с ECC	Да (8–32 МБ DRAM)	Нет (16 МБ DRAM без ECC)	Да (8–16 МБ DRAM)
Температурный диапазон	-40 °C до +70 °C	0 °C до +60 °C	-20 °C до +65 °C
Устойчивость к вибрациям	До 10 Г	До 5 Г	До 8 Г
Поддерживаемые ОС	VxWorks, OS-9, LynxOS	VxWorks, Linux (с ограничениями)	VxWorks, OS-9
Совместимость с модулями	Все модули VMEbus	Только модули Siemens VME	Все модули VMEbus

Этот сравнение подтверждает, что MOTOROLA MVME162-220 предлагает лучшую устойчивость к экстремальным условиям, поддержку ECC памяти и универсальную совместимость с модулями VMEbus — что делает его предпочтительным выбором для проектов, где критична надежность в суровых условиях и долговечность системы.

Рекомендации по выбору и предостережения

Предостережения

Не используйте плату вне шасси VMEbus: MOTOROLA MVME162-220 разработана для монтажа в стандартные шасси VMEbus с принудительной охлаждением — использование в других корпусах приведет к перегреву процессора и выходу платы из строя.
Настройте BIOS перед первой эксплуатацией: Через консоль RS-232C настройте параметры BIOS (частота процессора, тип памяти, адреса модулей VME) в соответствии с руководством — неправильные настройки гарантируют стабильную работу; ошибки (например, неправильный адрес модуля I/O) могут привести к конфликтам и сбоям.
Осуществляйте монтаж при отключенном питании: При установке или замене MOTOROLA MVME162-220 обязательно отключите питание шасси VMEbus — это предотвращает электроудар и повреждение контактов платы или модулей VMEbus.
Регулярно проверяйте состояние батарей RTC: Каждый год проверяйте батарейный резерв RTC — разряд батарей приведет к потере даты/времени и сбросу конфигураций, что может нарушить синхронизацию процессов (например, логирование событий в энергетических установках). Заменяйте батарейки только на оригинальные модели Motorola.
