Описание
Описание продукта

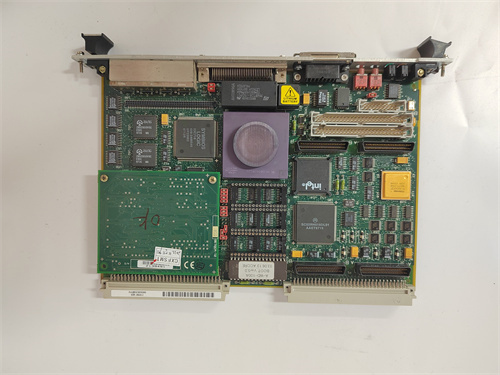

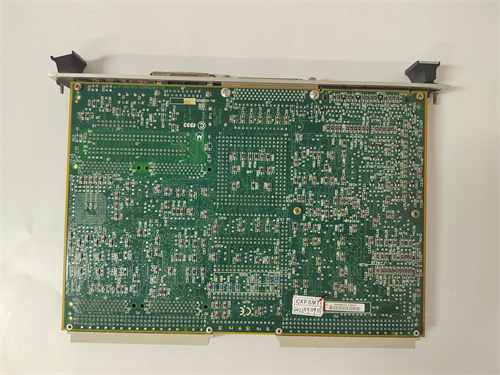

MOTOROLA MVME162-220 — это промышленный модуль обработки данных (VMEbus Single-Board Computer, SBC) от MOTOROLA, разработанный для использования в системах автоматизации с требованиями к надежности и реальному времени: управление промышленными роботами, мониторинг тяжелого оборудования, автоматизация производственных линий в машиностроении и энергетике. Он сочетает в себе функции микропроцессора, памяти и интерфейсов, выступая ключевым элементом для обработки сложных управляющих алгоритмов и коммуникации с периферийным оборудованием (датчиками, приводами, операторскими панелями).
Как специализированный VMEbus-модуль, MOTOROLA MVME162-220 отличается от стандартных промышленных ПК высокой устойчивостью к агрессивным условиям: его конструкция выдерживает перепады температуры, вибрации и пыль — критично для эксплуатации в цехах с суровыми условиями (например, металлургические заводы, линии сборки тяжелой техники). Отличая się от универсальных плат, MOTOROLA MVME162-220 поддерживает стандартную архитектуру VMEbus (32-бит, 40 МГц), что обеспечивает совместимость с широким спектром модулей VME (например, аналоговые I/O-модули, коммуникационные интерфейсы) и упрощает масштабирование системы.
Благодаря компактному дизайну (формат VMEbus 6U) MOTOROLA MVME162-220 легко монтируется в стандартные шасси VME, экономя пространство в шкафу контроллеров. Его основная особенность — встроенный микропроцессор Motorola 68040 (32-бит, 25 МГц), который обеспечивает достаточную вычислительную мощность для обработки управляющих логик в реальном времени (время реакции ≤10 мс для базовых задач). MOTOROLA MVME162-220 также имеет расширенную память (до 16 МБ DRAM, 512 КБ EPROM) для хранения программ и данных, а поддержка интерфейсов RS-232/RS-485 и параллельного порта упрощает подключение к датчикам и внешним системам.
Благодаря гарантированной совместимости с VMEbus-модулями, MOTOROLA MVME162-220 легко интегрируется в существующие системы автоматизации: например, на заводе по производству роботов он обрабатывает сигналы от датчиков положения робота (через RS-485) и отправляет команды на приводы, регулируя траекторию движения. В системах, где отказ обработчика приводит к остановке производства, MOTOROLA MVME162-220 подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 150 000 часов, что выше показателей стандартных промышленных ПК.
Параметры продукта
- Тип устройства: Промышленный модуль обработки данных (VMEbus Single-Board Computer, SBC)
- Основная функция: Обработка управляющих алгоритмов; коммуникация с периферией; хранение программ и данных в системах автоматизации
- Характеристики процессора и памяти:
- Микропроцессор: Motorola 68040 (32-бит), тактовая частота 25 МГц
- Оперативная память (DRAM): Стандартно 4 МБ, расширяема до 16 МБ
- Постоянная память (EPROM): 512 КБ (для хранения операционной системы и базовых драйверов)
- Кэш-память: 8 КБ (для ускорения доступа к данным)
- Интерфейсы и коммуникации:
- Стандартная шина: VMEbus 32-бит, 40 МГц (для подключения VME-модулей)
- Последовательные порты: 2 порта RS-232/RS-485 (для связи с датчиками и приводами)
- Параллельный порт: 1 порт Centronics (для подключения принтера или операторской панели)
- Таймеры: 3 программно настраиваемых таймера (для синхронизации задач в реальном времени)
- Рабочие условия:
- Температурный диапазон: 0 °C до +60 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤10 g (10–2000 Гц)
- Класс защиты: IP20 (для монтажа в закрытых шкафу VME)
- Совместимость: Поддерживает стандарт VMEbus; совместим с VME-I/O-модулями (аналоговые, цифровые), операционными системами RTOS (Real-Time Operating System) и периферией MOTOROLA VME.
Преимущества и особенности
- Стандартная архитектура VMEbus: MOTOROLA MVME162-220 поддерживает 32-битную шину VME, что обеспечивает совместимость с тысячами модулей VME от разных производителей — легко расширять систему без замены основного обработчика.
- Высокая устойчивость к условиям эксплуатации: Модуль выдерживает вибрации до 10 g и перепады температуры от 0 °C до +60 °C, что позволяет использовать его в цехах с суровыми условиями (металлургия, тяжелое машиностроение).
- Режим реального времени: Микропроцессор Motorola 68040 и настраиваемые таймеры обеспечивают время реакции ≤10 мс, что критично для управления оборудованием с требованием к быстрой реакции (промышленные роботы, линии розлива).
- Расширяемая память: Возможность увеличить DRAM до 16 МБ позволяет хранить сложные управляющие программы и большие объемы данных (например, исторические показатели работы оборудования).
- Легкая интеграция: Поддержка RS-232/RS-485 и параллельного порта упрощает подключение к стандартной периферии — не требуется дополнительные адаптеры или драйверы.
Случаи применения в отраслях
- Машинностроение (промышленные роботы): На заводе по производству автомобильных компонентов MOTOROLA MVME162-220 управляет 4 роботами для сварки деталей. Он получает сигналы от датчиков положения роботов (через RS-485), обрабатывает координаты и отправляет команды на приводы, регулируя траекторию сварки с точностью ±0,1 мм — гарантируя качество соединений.
- Энергетика (мониторинг турбин): В ТЭЦ MOTOROLA MVME162-220 собирает данные о скорости ротора и температуре подшипников турбины (через аналоговые VME-модули). Он обрабатывает показатели в реальном времени и отправляет предупреждения операторам при приближении параметров к критическим — предотвращая остановку турбины и потерю электроэнергии.
- Металлургия (линии прокатки): В сталелитейном цехе MOTOROLA MVME162-220 управляет скоростью прокатных роликов. Он получает сигналы от энкодеров скорости (через RS-232) и регулирует приводы, поддерживая постоянную скорость прокатки — предотвращая деформацию стали и брак продукции.
- Логистика (автоматизированные склады): На распределительном складе MOTOROLA MVME162-220 управляет конвейерами и манипуляторами для перемещения грузов. Он обрабатывает команды от операторской панели (через параллельный порт) и синхронизирует работу оборудования, сокращая время перемещения грузов на 20%.
Сравнение с конкурентами
| Параметр | MOTOROLA MVME162-220 | Конкурентный модуль (Siemens SIMATIC S5-115U) | Конкурентный модуль (Allen-Bradley PLC-5/40) |
|---|---|---|---|
| Архитектура | VMEbus 32-бит | Система S5 ( шина) | Дополнительная шина Data Highway Plus |
| Процессор | Motorola 68040 (25 МГц) | Intel 8086 (8 МГц) | Motorola 68000 (10 МГц) |
| Максимальная память DRAM | 16 МБ | 256 КБ | 1 МБ |
| Поддерживаемые интерфейсы | RS-232/RS-485, VMEbus | RS-232, PROFIBUS | RS-232, Data Highway Plus |
| Устойчивость к вибрации | ≤10 g | ≤5 g | ≤5 g |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем на базе VMEbus: Приоритетно выбирайте MOTOROLA MVME162-220 — его стандартная архитектура обеспечивает совместимость с существующими VME-модулями, избавляя от необходимости замены всей системы.
- Для условий с вибрациями (>5 g): Модуль подходит лучше, чем конкуренты — его устойчивость ≤10 g гарантирует надежную работу в цехах с тяжелым оборудованием (металлургия, робототехника).
- Для задач с большими объемами данных: Выбирайте за расширяемую память (до 16 МБ) — это позволяет хранить сложные программы и исторические данные, в то время как конкуренты имеют ограниченную память.
Меры предосторожности
- При монтаже MOTOROLA MVME162-220 в шасси VME убедитесь в правильном соединении питания (VMEbus стандарт — +5 В, +12 В, -12 В) — подключение неправильного напряжения приведет к повреждению микропроцессора.
- Не превышайте максимальную нагрузку на VMEbus (40 МГц) — подключение слишком много модулей может вызвать сбои в коммуникации и замедление обработки данных.
- Регулярно проверяйте состояние интерфейсов (RS-232/RS-485) — повреждение кабелей может привести к потере сигналов от датчиков или приводов.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +60 °C) — перегрев (>60 °C) повреждает память и процессор, а переохлаждение (<0 °C) замерзнет конденсат, вызывая коррозию контактов.
- Используйте только оригинальные кабели MOTOROLA для подключения периферии — неоригинальные кабели могут вызывать помехи в сигналах и снижать надежность работы.
- MVME162-220
