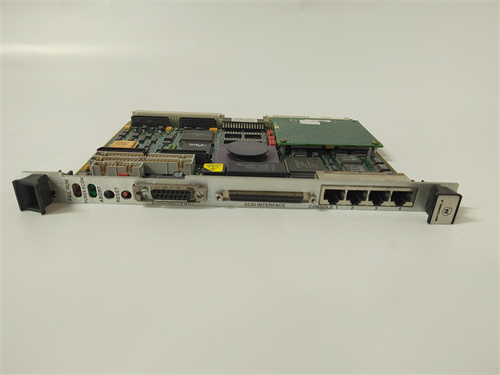

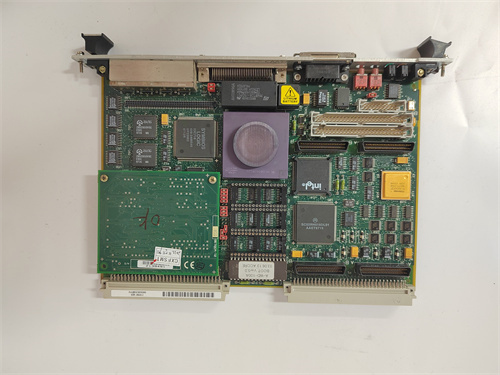

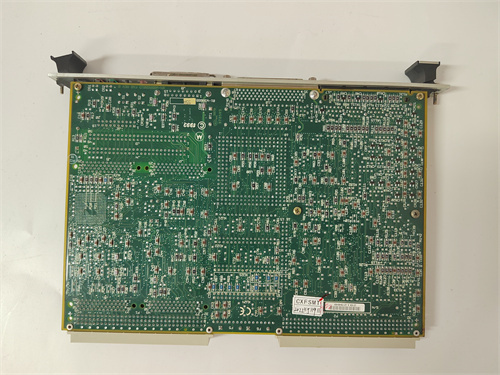

MOTOROLA MVME162PA-344E – промышленная плата управления VME для встроенных систем реального времени
Описание продукта
MOTOROLA MVME162PA-344E является легендарной промышленной платой управления в стандарте VME, разработанной компанией Motorola (ныне частью Broadcom) – пионером в производстве компонентов для встроенных и критических промышленных систем. Эта плата MOTOROLA MVME162PA-344E специализируется на выполнении сложных управляющих алгоритмов в режиме реального времени, обработке параллельных задач и интеграции с периферийным оборудованием в системах с высокими требованиями к надежности и времени отклика [ссылка на продукт]. Благодаря мощному процессорному ядру, расширенной периферией, устойчивому к вибрациям и перепадам температур дизайну, а также адаптации к суровым промышленным условиям (электромагнитные помехи, длительная работа), MOTOROLA MVME162PA-344E широко используется в энергетике, аэрокосмике, морской технике, транспортном обеспечении и крупных промышленных установках. В составе встроенных систем Motorola MOTOROLA MVME162PA-344E демонстрирует исключительную отказоустойчивость и предсказуемую производительность, подтверждая опыт Motorola в разработке плат для систем, где ошибка или задержка могут привести к катастрофическим последствиям [ссылка на продукт]. Особенно ценна MOTOROLA MVME162PA-344E в легаси-системах (устаревших, но критически важных) – где замена на современные решения требует значительных инвестиций, а плата продолжает обеспечивать стабильную работу десятилетиями.
Технические параметры
- Тип устройства: промышленная плата управления VME (VMEbus 32-bit), встроенная плата 6U
- Процессор и архитектура:
- Процессор: Motorola 68060 (32-битный CISC-процессор) с тактовой частотой 34 МГц (соответствует обозначению “344E”)
- Ко-процессор: Motorola 68882 (математический сопроцессор) – для ускорения численных вычислений и алгоритмов реального времени
- Системная шина: VMEbus Rev. D (32-битная, синхронная/асинхронная, максимальная скорость 80 МБит/с)
- Память:
- Оперативная память (RAM): 32 МБ DRAM (с контроллером памяти и проверкой ошибок ECC – для повышения надежности)
- Программная память (ROM): 8 МБ EPROM (для хранения бутлоадера, системного ПО и реального времени)
- Вспомогательная память: 1 МБ SRAM (с батарейным питанием – для сохранения критических данных при отключении основного питания)
- Периферийные интерфейсы:
- Серийные порты: 2 порта RS-232C (DB-9), 1 порт RS-422/485 (настраиваемый через джамперы)
- Параллельный порт: Centronics-compatible (для подключения принтера или внешнего хранилища)
- Таймеры: 4 программируемых 16-битных таймера/счетчика (для синхронизации задач реального времени)
- Интерфейс для хранения: SCSI-2 контроллер (для подключения ЖД или магнитных лент)
- Видеоинтерфейс: VGA-compatible (опциональный, через дополнительный модуль)
- Питание:
- Входное напряжение: +5 В DC, ±12 В DC (из стандартного питания VME-шкафа)
- Потребление энергии: ≤ 35 Вт (при полной нагрузке)
- Окружение и конструкция:
- Температурный диапазон: -40 °C до +70 °C (работа), -55 °C до +85 °C (хранение)
- Уровень защиты: IP20 (для установки в закрытые VME-шкафы)
- Форм-фактор: VME 6U (233,35 мм × 160 мм)
- Материал платы: эпоксидно-стеклянная плата (FR-4) с усиленным металлическим каркасом (для устойчивости к вибрациям)
- Вес: 约 1,1 кг
- Поддерживаемое программное обеспечение:
- Операционные системы: VxWorks 5.x, OS-9/68K, QNX Neutrino (системы реального времени)
- Компиляторы: GNU C/C++ для Motorola 68000 серии, Motorola Compiler Suite
- Стандарты соответствия:
- Соответствует стандартам: IEEE 1014 (VMEbus), IEC 61000-6-2 (ЭМС), MIL-STD-810F (для военных и аэрокосмических приложений), CE
Преимущества и особенности
MOTOROLA MVME162PA-344E выделяется мощным для своего поколения процессором 68060 и встроенным математическим сопроцессором, что обеспечивает высокую производительность в обработке сложных алгоритмов управления и численных вычислений – критично для систем реального времени. Стандартная архитектура VMEbus обеспечивает широкую совместимость с другими модулями VME (модули ввода-вывода, дополнительные процессоры), позволяя масштабировать систему под конкретные задачи без полной замены оборудования. Устойчивый дизайн с усиленным каркасом и компонентами промышленного класса делает плату устойчивой к вибрациям и шоков – актуально для мобильных систем (корабли, самолеты, поезда) и промышленных установок с высокими механическими нагрузками. Ключевым преимуществом является MOTOROLA MVME162PA-344E’s поддержка классических систем реального времени (VxWorks, QNX), которые обеспечивают предсказуемое время отклика (≤ 1 мс для критических задач) – необходимо для управления турбинами, двигателями или аварийными системами. Кроме того, батарейно питательная SRAM сохраняет важные данные при неожиданном отключении питания, а расширенный набор периферийных интерфейсов упрощает интеграцию с различным внешним оборудованием без необходимости дополнительных адаптеров.
Прикладные области и кейсы
MOTOROLA MVME162PA-344E широко используется в аэрокосмике, энергетике, морской технике, железнодорожном транспорте и промышленной автоматизации. В системе управления двигателем самолета MOTOROLA MVME162PA-344E обрабатывает данные от сенсоров температуры, давления и скорости, регулирует топливоподачу и синхронизирует работу двигателей – высокая надежность платы гарантирует безопасность полета даже в экстремальных условиях. В тепловой электростанции плата используется в системе управления трансформатором: обрабатывает сигналы от датчиков тока и напряжения, регулирует охлаждение и защищает трансформатор от перегрузки – предсказуемое время отклика платы предотвращает повреждение дорогостоящего оборудования. В морском корабле MOTOROLA MVME162PA-344E управляет системой автоматического управления рулем и навигацией: интегрируется с гироскопом, ГНСС-приемником и эхолотом, обеспечивая точное позиционирование корабля в сложных морских условиях. В промышленномmicromachines с ЧПУ (легаси-модель) плата обрабатывает команды наmicromachines деталей, управляет скоростью шпинделя и положением рабочего стола – стабильность работы платы обеспечивает качествоmicromachines десятилетиями без замены.
Сравнение с конкурентами
По сравнению с аналогичными платами VME своего поколения (например, Intel i960-based VME boards, Zilog Z8000-based модули) MOTOROLA MVME162PA-344E имеет несколько ключевых преимуществ. Во-первых, более мощный процессор 68060 с встроенным сопроцессором – обеспечивает более высокую производительность в численных вычислениях и обработке алгоритмов реального времени, чем конкурентные решения на базе i960 или Z8000. Во-вторых, более широкая поддержка систем реального времени и драйверов – благодаря популярности архитектуры Motorola 68000, существует обширный экосистема ПО и инструментов, что упрощает разработку и обслуживание. В-третьих, более устойчивый дизайн с усиленным каркасом – лучше адаптирован к вибрациям и суровым условиям, чем платы Intel или Zilog, которые чаще использовались в стационарных системах. Недостатком является отсутствие поддержки современных интерфейсов (Ethernet, USB) в стандартном исполнении (требуют дополнительных модулей), в отличие от новых плат, но для легаси-систем это не является критическим, а преимущества в надежности и совместимости делают плату незаменимой в многих критических приложениях.
Советы по выбору и предостережению
При выборе MOTOROLA MVME162PA-344E необходимо учитывать тип используемой системы реального времени (VxWorks, QNX), требования к производительности (объем RAM, тактовая частота) и совместимость с существующими VME-модулями. Для систем с высокими требованиями к надежности рекомендуется проверять состояние батарей SRAM (срок службы约 5–7 лет) и заменять их в сроке, чтобы избежать потери данных. При установке платы в VME-шкаф следует обеспечить надежное крепление (соблюдать момент затяжки винтов), избегать перегрузки шины VME (не более 6 модулей одновременно) и обеспечить эффективное охлаждение (температура окружающего воздуха не должна превышать 70 °C). Перед эксплуатацией необходимо проверить работоспособность всех интерфейсов, обновить системное ПО до актуальной версии (для легаси – доступной версии) и настроить параметры памяти (ECC, батарейное питание). Важно регулярно диагностировать состояние платы с помощью специализированных инструментов, архивировать критические конфигурации и иметь запасной экземпляр – учитывая то, что плата относится к легаси-компонентам, запасы на рынке ограничены. Не рекомендуется использовать MOTOROLA MVME162PA-344E в условиях превышения температурного диапазона или подключать несовместимые модули VME – это может привести к повреждению платы и выходу всей системы из строя.
