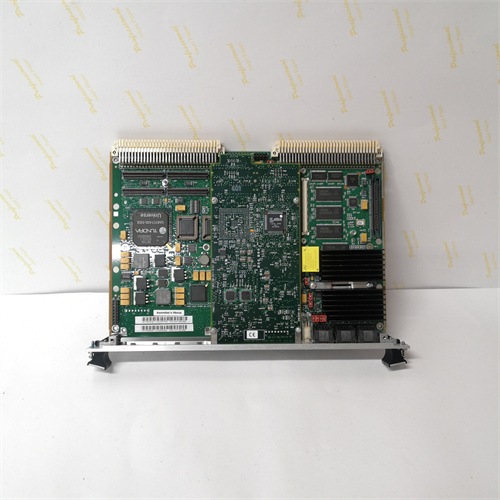

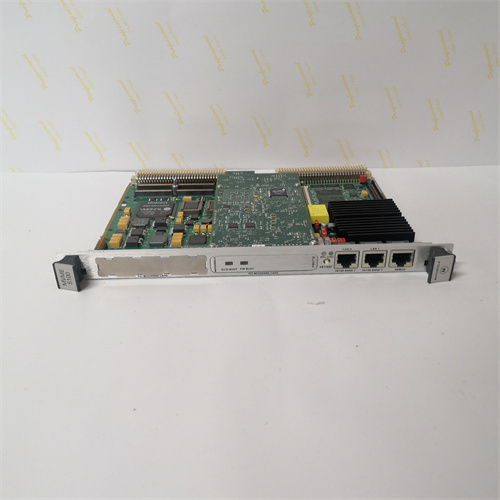

MOTOROLA MVME167-33B – промышленная плата управления VME для критических автоматизированных систем
Описание продукта
MOTOROLA MVME167-33B является высокопроизводительной промышленной платой управления в стандарте VME, разработанной компанией Motorola (ныне части Broadcom) – легендарным производителем компонентов для встроенных и промышленных систем. Эта плата MOTOROLA MVME167-33B специализируется на выполнении сложных управляющих алгоритмов, обработке реального времени и интеграции с периферийным оборудованием в критических автоматизированных системах, обеспечивая высокую надежность и стабильность при длительной работе [ссылка на продукт]. Благодаря мощному процессорному ядру, расширенной периферии, устойчивому к вибрациям дизайну и адаптации к суровым промышленным условиям (широкий диапазон температур, электромагнитные помехи), MOTOROLA MVME167-33B широко используется в энергетике, аэрокосмике, транспортном обеспечении, морской технике и крупных промышленных установках. В составе встроенных систем Motorola MOTOROLA MVME167-33B демонстрирует исключительную производительность в обработке параллельных задач и отказоустойчивость, подтверждая опыт Motorola в разработке плат для систем с высокими требованиями к времени отклика [ссылка на продукт]. Особенно ценна MOTOROLA MVME167-33B в системах с критическим временем отклика – где задержка обработки данных может привести к нестабильности оборудования, нарушению производственных процессов или риску для безопасности.
Технические параметры
- Тип устройства: промышленная плата управления VME (VMEbus 32-bit), встроенная плата
- Процессор и архитектура:
- Процессор: Motorola 68040 (32-битный CISC-процессор) с тактовой частотой 33 МГц
- Ко-процессор: Motorola 68882 (математический сопроцессор) для ускорения численных вычислений
- Системная шина: VMEbus Rev. C.1 (32-битная, синхронная/асинхронная, максимальная скорость 40 МБит/с)
- Память:
- Оперативная память (RAM): 16 МБ DRAM (с контроллером памяти и проверкой ошибок ECC)
- Программная память (ROM): 4 МБ EPROM (для хранения бутлоадера и системного программного обеспечения)
- Вспомогательная память: 512 КБ SRAM (с батарейным питанием для сохранения данных при отключении основного питания)
- Периферийные интерфейсы:
- Серийные порты: 2 порта RS-232C (DB-9), 1 порт RS-422/485 (настраиваемый)
- Параллельный порт: Centronics-compatible (для подключения принтера или внешнего устройства)
- Таймеры: 3 программируемых 16-битных таймера/счетчика
- Интерфейс для хранения: SCSI-2 контроллер (для подключения ЖД, магнитных лент)
- Видеоинтерфейс: VGA-compatible (CGA/EGA/VGA, разрешение до 1024×768 пикселей) – опционально
- Питание:
- Входное напряжение: +5 В DC, ±12 В DC (комплектное питание VME-шкафа)
- Потребление энергии: ≤ 25 Вт (при полной нагрузке)
- Окружение и конструкция:
- Температурный диапазон: -40 °C до +70 °C (работа), -55 °C до +85 °C (хранение)
- Уровень защиты: IP20 (для установки в закрытые VME-шкафы)
- Форм-фактор: VME 6U (233,35 мм × 160 мм)
- Материал платы: эпоксидно-стеклянная плата (FR-4) с усиленным каркасом
- Вес: 约 0,8 кг
- Поддерживаемое программное обеспечение:
- Операционные системы: VxWorks, OS-9, QNX (реального времени)
- Компиляторы: GNU C/C++ для Motorola 68000 серии, Motorola Compiler
- Стандарты соответствия:
- Соответствует стандартам: IEEE 1014 (VMEbus), IEC 61000-6-2 (ЭМС), MIL-STD-810F (для военных и аэрокосмических приложений), CE
Преимущества и особенности
MOTOROLA MVME167-33B выделяется мощным для своего класса процессором Motorola 68040 и наличием математического сопроцессора 68882, что обеспечивает высокую производительность в обработке сложных алгоритмов и численных вычислений – критично для систем реального времени. Стандартная архитектура VMEbus обеспечивает широкую совместимость с другими модулями VME (например, модулями ввода-вывода, дополнительными процессорами), позволяя масштабировать систему под конкретные задачи. Устойчивый дизайн платы с использованием компонентов промышленного класса и защиты от вибраций делает ее подходящей для установки в мобильных устройствах (например, кораблях, поездах) и промышленных средах с высокими механическими нагрузками. Ключевым преимуществом является MOTOROLA MVME167-33B’s поддержка операционных систем реального времени (VxWorks, OS-9), которые обеспечивают предсказуемое время отклика и управление параллельными задачами – необходимо для критических приложений. Кроме того, наличие батарейно питательной SRAM позволяет сохранять важные данные при неожиданном отключении питания, а расширенный набор периферийных интерфейсов упрощает интеграцию с различным внешним оборудованием.
Прикладные области и кейсы
MOTOROLA MVME167-33B широко используется в аэрокосмике, энергетике, морской технике, железнодорожном транспорте и промышленной автоматизации. В системе управления бортовыми системами самолета MOTOROLA MVME167-33B обрабатывает данные от сенсоров полета (скорость, высота, курс) и управляет исполнительными механизмами (рули, рули высоты), высокая надежность платы гарантирует безопасность полета даже в экстремальных условиях. В тепловой электростанции плата используется в системе управления турбиной: обрабатывает сигналы от датчиков скорости, температуры и давления, регулирует приводы клапанов и насосов, предсказуемое время отклика платы (≤ 1 мс) обеспечивает стабильную работу турбины. В морском корабле MOTOROLA MVME167-33B управляет системой навигации и автоматического управления рулем: интегрируется с ГНСС-приемником, гироскопом и эхолотом, обеспечивая точное позиционирование корабля и безопасное маневрирование. В промышленномmicromachines с ЧПУ плата обрабатывает команды на движение инструмента, координаты рабочего стола и скорость вращения шпинделя, высокая производительность процессора гарантирует точностьmicromachines деталей с погрешностью ≤ 0,01 мм.
Сравнение с конкурентами
По сравнению с аналогичными платами VME (например, Intel i960-based VME boards, Zilog Z8000-based modules), MOTOROLA MVME167-33B имеет несколько ключевых преимуществ. Во-первых, более成熟ная и надежная архитектура на базе процессора Motorola 68040 – широко распространенная в системах реального времени, с большим набором поддерживаемого программного обеспечения и драйверов. Во-вторых, наличие встроенного математического сопроцессора – ускоряет численные вычисления, что критично для алгоритмов управления и обработки сигналов, в то время как у многих конкурентов сопроцессор является опцией. В-третьих, широкая совместимость с модулями VME и операционными системами реального времени – упрощает интеграцию и масштабирование системы. Недостатком MOTOROLA MVME167-33B является относительно низкая тактовая частота процессора (33 МГц) по сравнению с современными платами, но для легаси-систем и приложений с умеренными требованиями к производительности это не является существенным ограничением. Также плата не поддерживает современные интерфейсы (Ethernet, USB) в стандартном исполнении (требуют дополнительных модулей), в отличие от новых плат, но для специализированных отраслей (аэрокосмика, военная техника) где стабильность важнее инноваций, это компенсируется высокой надежностью.
Советы по выбору и предостережению
При выборе MOTOROLA MVME167-33B необходимо учитывать требования к производительности, типу используемой операционной системы, набору периферийных интерфейсов и условия эксплуатации. Для систем с высокими требованиями к числовым вычислениям (например, алгоритмы управления) рекомендуется использовать плату с установленным сопроцессором 68882. Для интеграции с современными сетями или устройствами необходимо дополнительно подобрать модули VME (Ethernet, USB) – совместимые с архитектурой VMEbus Rev. C.1. При установке платы в VME-шкаф следует обеспечить надежное крепление (соблюдать момент затяжки винтов), избегать перегрузки шины VME (не более 4 модулей одновременно) и обеспечить эффективное охлаждение (температура окружающего воздуха не должна превышать 70 °C). Перед эксплуатацией необходимо проверить работоспособность всех интерфейсов, обновить системное ПО до актуальной версии и настроить параметры памяти (ECC, батарейное питание SRAM). Важно регулярно проверять состояние батарей SRAM (срок службы约 5 лет) и заменять их в сроке, чтобы избежать потери данных. Не рекомендуется использовать MOTOROLA MVME167-33B в условиях превышения температурного диапазона или подключать несовместимые модули VME – это может привести к повреждению платы и выходу системы из строя.
