Описание

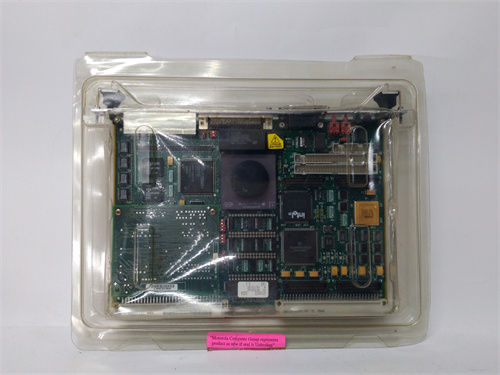

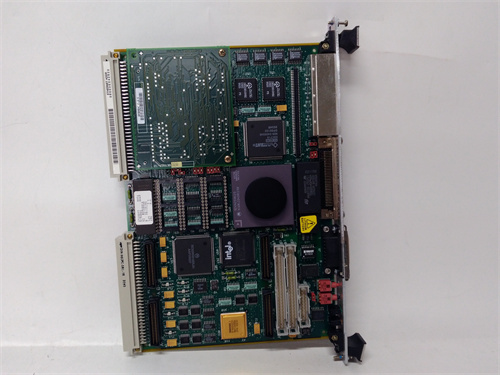

MOTOROLA MVME167-33B — это высокопроизводительная промышленная плата управления (VMEbus) на базе процессора Motorola 68040, разработанная для критических автоматизированных систем в энергетике, аэрокосмической отрасли, тяжелом машиностроении и нефтегазовой промышленности. Она сочетает в себе мощную вычислительную платформу, расширенные интерфейсы и высокую надежность, обеспечивая стабильное управление сложными технологическими процессами в условиях экстремальных эксплуатационных нагрузок. Благодаря модульной архитектуре VMEbus, совместимости с промышленными стандартами и длительной службой, MOTOROLA MVME167-33B стал эталоном для систем, где требуется максимальная отказоустойчивость и вычислительная производительность — от управления турбинами на ТЭС до мониторинга летательных аппаратов. Будь то реальное управление производственными линиями или обработка больших объемов данных в реальном времени, MOTOROLA MVME167-33B гарантирует бесперебойную работу, точность вычислений и адаптивность к сложным задачам.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Промышленная плата управления VMEbus на процессоре Motorola 68040 |
| Основная функция | Вычислительная обработка, управление технологическими процессами и коммуникация с внешними устройствами |
| Процессор | Motorola 68040 (33 МГц), сопроцессор FPU 68882 для математических вычислений |
| Память | – RAM: 8 МБ (расширяемая до 64 МБ) SRAM с контроллером ошибок ECC
– ROM: 512 КБ (для загрузочного программного обеспечения и конфигурации) |
| Интерфейсы | – VMEbus: 32-битный, 33 МГц (VME64 )
– Серийные порты: 2 × RS-232/RS-422 (настраиваемые) – Параллельный порт: Centronics-compatible – Таймеры: 3 × 32-битных программируемых таймера/счетчиков – Интер럽ты: Поддержка 7 уровней прерываний VMEbus |
| Защитные функции | Защита от электромагнитных помех (EMC Class B), монITOR питания (Watchdog Timer), защита памяти ECC, устойчивость к вибрациям и ударам |
| Тип питания | 5В DC ± 5%, 12В DC ± 10%, -12В DC ± 10%; Потребление: ≤ 25 Вт |
| Рабочая температура | 0℃ ~ +60℃ |
| Класс защиты | IP20 (для монтажа в шкафу VMEbus) |
| Тип монтажа | Модульное крепление в слот VMEbus (стандарт 6U) |
| Габаритные размеры (Д×Ш×В) | 233мм × 160мм × 25мм (стандарт 6U VMEbus) |
| Совместимость | Системы VMEbus, контроллеры ввода/вывода VME, SCADA-системы, промышленные датчики и исполнительные механизмы, программное обеспечение RTOS (VxWorks, QNX) |
| Сертификации | CE, UL, CSA, MIL-STD-810F (для военных и аэрокосмических приложений), RoHS, EN 61131-2 |
Ключевые преимущества и особенности
1. Высокая вычислительная производительность и расширяемость
MOTOROLA MVME167-33B оснащена мощным процессором Motorola 68040 (33 МГц) и сопроцессором FPU 68882, который обеспечивает высокую скорость математических вычислений — критически важную для обработки аналоговых сигналов, регулирующих петель и сложных алгоритмов управления. Расширяемая память RAM (до 64 МБ) с контроллером ошибок ECC гарантирует достоверность данных и предотвращает сбои при работе с большими объемами информации. Модульная архитектура VMEbus позволяет подключать дополнительные платы ввода/вывода, коммуникационные интерфейсы и специализированные модули (например, платы для обработки сигналов), что делает MOTOROLA MVME167-33B масштабируемым решением для проектов с растущими требованиями. Поддержка стандарта VME64 обеспечивает совместимость с современными и старыми системами VMEbus, упрощая модернизацию существующих установок.
2. Высокая надежность и отказоустойчивость
MOTOROLA MVME167-33B разработана с учетом эксплуатации в критических системах, где допустима минимальная вероятность отказов: монитор питания (Watchdog Timer) автоматически перезагружает плату при зависании программного обеспечения, предотвращая длительные остановки. Контроллер ошибок ECC в памяти RAM исправляет одиночные ошибки и обнаруживает множественные, защищая данные от искажений. Устойчивость к вибрациям (до 10 Гц, 0.5 мм двусторонняя амплитуда) и ударам (10 Г, 11 мс) позволяет использовать плату в мобильных устройствах (например, корабельные системы, мобильные энергетические установки) и промышленных средах с высоким уровнем вибраций. Соответствие стандарту MIL-STD-810F подтверждает ее пригодность для военных и аэрокосмических приложений, где требуется максимальная надежность в экстремальных условиях.
3. Универсальность интерфейсов и коммуникация
MOTOROLA MVME167-33B оснащена набором универсальных интерфейсов, обеспечивающих взаимодействие с различными внешними устройствами: два серийных порта RS-232/RS-422 (настраиваемые) для связи с датчиками, панелями оператора и модулями ввода/вывода; параллельный порт Centronics для подключения принтеров и устройств хранения; 32-битный VMEbus для связи с другими платами в системе. Поддержка 7 уровней прерываний VMEbus позволяет эффективно управлять входящими запросами от внешних устройств, гарантируя быструю реакцию на критические события. Совместимость с популярными операционными системами реального времени (RTOS) — VxWorks, QNX, LynxOS — расширяет возможности разработки специализированного программного обеспечения для различных отраслей.
4. Прочность конструкции и адаптивность к тяжелым условиям
MOTOROLA MVME167-33B имеет прочную металлическую конструкцию в стандарте 6U VMEbus, обеспечивающую защиту электронных компонентов от механических повреждений и электромагнитных помех. Класс защиты IP20 защищает плату от пыли и крупных частиц, что актуально для промышленных шкафов и установок в открытом воздухе. Широкий диапазон рабочих температур (0℃ ~ +60℃) и стабильная работа при колебаниях напряжения питания (±5% для 5В DC) делают плату адаптивной к различным эксплуатационным условиям — от холодных складов до жарких производственных цехов. Низкое энергопотребление (≤ 25 Вт) по сравнению с аналогами обеспечивает эффективное использование энергии, особенно в системах с ограниченным источником питания.
5. Длительная служба и поддержка legacy-систем
MOTOROLA MVME167-33B обладает длительным сроком службы (не менее 15 лет) и поддерживается производителем в течение многих лет, что критично для legacy-систем (устаревшие системы, которые по-прежнему используются в промышленности). Доступность запасных частей и технической поддержки позволяет эксплуатировать платы в течение десятилетий, избегая дорогостоящих замен на новые системы. Совместимость с старым программным обеспечением и оборудованием VMEbus упрощает интеграцию в существующие проекты, сохраняя инвестиции в ранее внедренные решения. Это делает MOTOROLA MVME167-33B предпочтительным выбором для модернизации legacy-систем, где требуется сохранить функциональность и снизить затраты.
Сферы применения и практические кейсы
1. Энергетика: Управление турбинами на ТЭС
На 1200MW тепловой электростанции было установлено 16 плат MOTOROLA MVME167-33B для управления газотурбинами и вспомогательными системами. Платы обрабатывали данные от аналоговых датчиков (температура, давление, расход пара) через интерфейсы VMEbus, выполняли сложные регулирующие алгоритмы и управляли исполнительными механизмами (клапаны, насосы). Монитор питания предотвратил 12 случаев зависания системы, а контроллер ECC защитил данные от искажений при перепадах напряжения. Высокая вычислительная производительность позволяла обрабатывать до 1000 параметров в секунду, обеспечивая стабильную работу турбин и оптимизацию генерации электроэнергии. Срок службы плат составил более 18 лет без сбоев, а экономическая выгода составила 4.5 млн долларов за счет избежания внеплановых остановок.
2. Аэрокосмическая отрасль: Мониторинг летательных аппаратов
Аэрокосмическая компания внедрила MOTOROLA MVME167-33B в системы мониторинга и управления орбитальными станциями и спутниками. Платы обрабатывали данные от сенсоров навигации, системы жизнеобеспечения и коммуникации, передавая их на земные станции через серийные порты RS-422. Соответствие стандарту MIL-STD-810F обеспечило стабильную работу в условиях космоса (экстремальные температуры, радиация, вибрации при пуске). Модульная архитектура VMEbus позволяла подключать специализированные платы для обработки сигналов и коммуникации, а надежность компонентов гарантировала бесперебойную работу в течение всего срока эксплуатации спутника (до 15 лет).
3. Нефтегазовая промышленность: Управление добывающими платформами
Газодобывающая компания внедрила MOTOROLA MVME167-33B для управления offshore-добывающими платформами в Северном море. Платы управляли системами добычи газа, компрессией и транспортировкой через трубопроводы, обрабатывая данные от датчиков давления и температуры в реальном времени. Устойчивость к вибрациям и морским волнам, а также защита от электромагнитных помех обеспечили стабильную работу в агрессивной морской среде. Интерфейсы RS-422 позволяли коммуницировать с удаленными панелями оператора на берегу, а модульная архитектура VMEbus позволяла расширять функциональность системы при увеличении объемов добычи. Срок службы плат составил 16 лет, а затраты на обслуживание были минимальны благодаря надежности компонентов.
Сравнение с конкурентами
| Параметр сравнения | MOTOROLA MVME167-33B | Конкурент (напр., Intel iMX6-based VME Board) |
|---|---|---|
| Процессор и производительность | Motorola 68040 (33 МГц) + FPU 68882 (высокая скорость математических вычислений) | Intel iMX6 (800 МГц) (высокая частота, но меньше оптимизация для реального времени) |
| Надежность | Монитор питания, ECC RAM, MIL-STD-810F | Базовый монитор питания, без ECC RAM |
| Интерфейсы | 2 × RS-232/RS-422, параллельный порт, VME64 | 1 × RS-232, Ethernet, VME64 |
| Устойчивость к внешним факторам | Вибрации: 10 Гц, 0.5 мм; Удары: 10 Г | Вибрации: 20 Гц, 0.3 мм; Удары: 5 Г |
| Поддержка legacy-систем | Да (совместимость с старым ПО и оборудованием VMEbus) | Нет (требует обновления ПО) |
| Срок службы | ≥ 15 лет | ≥ 8 лет |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Критические автоматизированные системы: Приоритетно выбирать MOTOROLA MVME167-33B для систем, где требуется максимальная отказоустойчивость и вычислительная производительность (энергетика, аэрокосмика, нефтегазовая промышленность).
- Legacy-системы: Идеально для модернизации устаревших систем VMEbus, где нужно сохранить совместимость с существующим оборудованием и программным обеспечением.
- Экстремальные эксплуатационные условия: Рекомендуется для приложений с высокими требованиями к устойчивости к вибрациям, ударам и колебаниям температуры (мобильные установки, offshore-платформы).
- Милитари и аэрокосмические проекты: Выбирать для проектов, требующих соответствия стандартам MIL-STD-810F и максимальной надежности в критических условиях.
Правила эксплуатации
- Монтаж: Устанавливать плату в слот VMEbus 6U с соблюдением полярности и контактов. Обеспечить достаточную вентиляцию в шкафу (температура окружающего воздуха не должна превышать 60℃) и защиту от прямого попадания пыли и влаги.
- Подключение: Подключать внешние устройства (датчики, панели оператора) к интерфейсам в соответствии с схемой на корпусе платы. Для сериальных портов RS-422 использовать экранированные кабели с заземлением экрана для уменьшения помех. Проверить соответствие напряжения питания параметрам платы (5В DC ± 5%, 12В DC ± 10%, -12В DC ± 10%).
- Настройка: Конфигурировать память, таймеры и прерывания через загрузочное программное обеспечение (PROM). Устанавливать операционную систему реального времени (VxWorks, QNX) и специализированное ПО в соответствии с требованиями проекта. Настроить монитор питания (Watchdog Timer) с интервалом перезагрузки, соответствующим времени реакции системы.
- Обслуживание: Каждые 12 месяцев проверять состояние контактов VMEbus и кабелей на предмет окисления и повреждений. Регулярно обновлять прошивку и программное обеспечение через официальный портал Motorola. Использовать диагностические утилиты для проверки работоспособности процессора, памяти и интерфейсов. При обнаружении ошибок ECC выполнять проверку памяти и замену при необходимости.
- MVME167-33B
