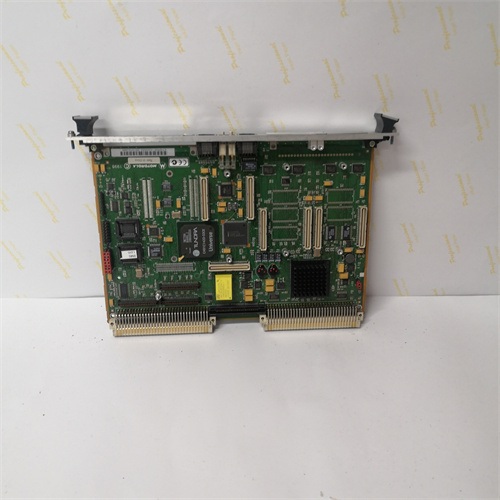

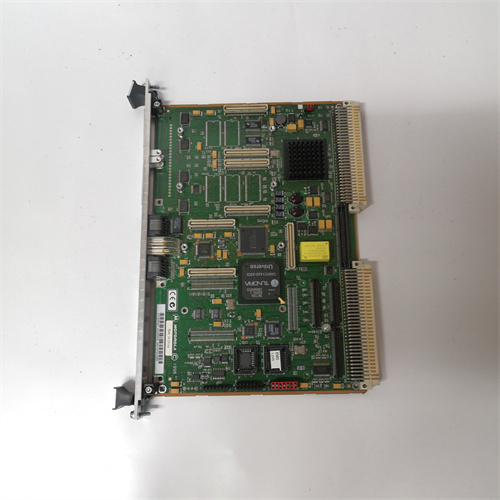

Общая информация о продукте MOTOROLA MVME2400
Первым делом необходимо отметить, что MOTOROLA MVME2400 — это оригинальный модуль контроллера VMEbus (VersaModule Eurocard) от Motorola (ныне часть Emerson Industrial Automation), разработанный для промышленных систем реального времени, таких как управление сложными производственными процессами, мониторинг критических параметров и интеграция с различными модулями I/O. Данный компонент критически важен для отраслей с высокими требованиями к надежности и производительности (авиапромышленность, энергетика, тяжелая промышленность, транспортировка), где отказ в работе контроллера может привести к серьезным экономическим потерям или авариям. MOTOROLA MVME2400 широко используется в системах управления турбинами, робототехнике, станками с ЧПУ и распределенных системах автоматизации (DCS). Детальное описание, техническая документация и условия поставки MOTOROLA MVME2400 доступны на официальной странице продукта: [ссылка на MOTOROLA MVME2400] (в дальнейшем замените эту надпись на фактическую ссылку, которую вы предоставите). Благодаря архитектуре VMEbus и поддержке промышленных протоколов, MOTOROLA MVME2400 обеспечивает полную совместимость с модулями VMEbus других брендов (например, GE 5136-PFB-VME, SCHROFF 3BSC690076R5) и соответствует международным нормам промышленной безопасности (IEC 61131-3, EN 61000-6-4), что делает его популярным выбором для модернизации старых систем VMEbus или комплектации новых автоматизированных установок.
Технические параметры MOTOROLA MVME2400
MOTOROLA MVME2400 имеет технические характеристики, оптимизированные для высокой производительности и надежности в реальном времени:
- Процессор и память:
- Тип процессора: 32-битный Motorola PowerPC 603e, частота работы 166 МГц — обеспечивает обработку сложных алгоритмов и быструю реакцию на события в процессе;
- Оперативная память (RAM): 32 МБ SDRAM (расширяема до 128 МБ) с поддержкой проверки паритета (ECC) — предотвращает ошибки данных из-за помех или нестабильности питания;
- Постоянная память (Flash): 4 МБ (для хранения операционной системы, программного обеспечения и конфигураций), расширяема через карту CompactFlash (до 1 ГБ).
- Интерфейсы коммуникации:
- Основной интерфейс: VMEbus (32-битный, скорость передачи до 40 Мбайт/с в режиме блочной передачи) — для подключения к модулям I/O, памяти и другим контроллерам VMEbus;
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Мбит/с (RJ45, поддерживает протоколы TCP/IP, UDP) и 1 порт Token Ring (16 Мбит/с) — для связи с локальными сетями и внешними системами;
- Serial-порты: 2 порта RS-232/422/485 (скорость передачи 9600–115200 бит/с) — для подключения терминалов, принтеров или старых датчиков;
- Параллельный интерфейс: Centronics (для подключения принтеров или внешних устройств хранения).
- Функции реального времени:
- Поддерживаемые операционные системы: VxWorks (Wind River Systems) и OS-9 (Motorola) — оптимизированные для систем реального времени, с временем отклика ≤ 1 мс;
- Таймеры и интервалы: 4 программно настраиваемых таймера (разрешение 1 мкс) — для синхронизации процессов и генерации периодических сигналов;
- Поддержка многозадачности: Может обрабатывать до 64 параллельных задач с приоритетами (0–255) — для управления несколькими процессами одновременно.
- Защита и надежность:
- Степень защиты корпуса: IP20 (для монтажа в закрытых шасси VMEbus);
- Защита от электромагнитных помех (EMC): Класс EN 61000-6-4 (иммунитет к помехам) и EN 61000-6-2 (эмиссия помех) — устойчивость к влиянию мощного электрооборудования;
- Время между отказами (MTBF): ≥ 2 000 000 часов (при номинальных условиях, согласно данным Motorola);
- Поддержка режима резервирования (1+1) — при использовании двух модулей MOTOROLA MVME2400 обеспечивается автоматическое переключение при сбое основного контроллера.
- Температурный диапазон: Работает в диапазоне от 0 °C до +60 °C, с допустимым перепадом температуры ≤ 10 °C/час — адаптирован к условиям цеховых помещений (вибрации ≤ 5 Г, влажность до 85% без конденсата).
- Механические параметры: Габариты 160 × 100 × 20 мм (ширина × высота × глубина) — соответствует стандарту VMEbus 3U, вес约 300 г, крепление в шасси VMEbus через фиксирующие зажимы.
Преимущества и особенности MOTOROLA MVME2400
MOTOROLA MVME2400 сочетает в себе уникальные преимущества, которые отличают его от аналогичных контроллеров VMEbus:
- Высокая производительность процессора PowerPC: Процессор Motorola PowerPC 603e с частотой 166 МГц и поддержкой ECC RAM делает MOTOROLA MVME2400 идеальным для систем с жесткими требованиями к времени отклика — например, в робототехнике, где контроллер должен обрабатывать сигналы от датчиков положения и отправлять команды на серводвигатели за ≤ 1 мс, обеспечивая точность движения ±0,01 мм.
- Стандартная архитектура VMEbus: Поддержка 32-битного VMEbus с скоростью передачи до 40 Мбайт/с позволяет MOTOROLA MVME2400 легко интегрироваться с различными модулями I/O (аналоговые, цифровые, специализированные), памятью и другими контроллерами VMEbus. Это устраняет необходимость разработки специализированных интерфейсов и упрощает масштабирование системы.
- Поддержка операционных систем реального времени: Совместимость с VxWorks и OS-9 гарантирует, что MOTOROLA MVME2400 может работать в критических системах, где требуется предсказуемое время отклика — например, в системах управления авиационными двигателями, где задержка в обработке сигнала может привести к аварии.
- Режим резервирования для отказоустойчивости: При использовании двух модулей MOTOROLA MVME2400 в режиме 1+1 система автоматически переключается на резервный контроллер при сбое основного (время переключения ≤ 10 мс). Это критически важно для непрерывных производств (например, нефтеперерабатывающие заводы), где остановка процесса на 1 минуту может привести к убыткам в размере нескольких тысяч долларов.
- Устойчивость в суровых условиях: Работоспособность в диапазоне температур 0/+60 °C и высокая защита от электромагнитных помех делают MOTOROLA MVME2400 подходящим для эксплуатации в тяжелых промышленных условиях — например, в металлургических цехах с высокой температурой и пылью, или в системах управления корабельными двигателями с вибрациями.
Примеры применения MOTOROLA MVME2400
MOTOROLA MVME2400 находит широкое применение в отраслях с требованиями к высокой надежности:
- Авиапромышленность (система управления авиационным двигателем): В предприятиях по производству авиационных двигателей MOTOROLA MVME2400 используется для тестирования двигателей на стенде — контроллер обрабатывает сигналы от 8 датчиков температуры, 4 датчиков давления и 2 датчиков скорости (через модули VMEbus I/O), и отправляет команды на регулировку топливоподачи. Время отклика ≤ 1 мс гарантирует, что контроллер быстро реагирует на изменения параметров, предотвращая перегрев двигателя.
- Энергетика (система управления турбиной): В теплоэлектростанциях MOTOROLA MVME2400 управляет параметрами газовой турбины (температура газов выхлопа, давление пара, скорость вращения) — контроллер работает в паре с модулем GE 5136-PFB-VME (интерфейс VMEbus-Ethernet) и передает данные в систем SCADA через Ethernet. Режим резервирования 1+1 обеспечивает непрерывную работу системы, даже при сбое одного контроллера.
- Тяжелая промышленность (робототехника для сварки): В автопромышленных заводах MOTOROLA MVME2400 управляет роботом-манипулятором для сварки автомобильных кузовов — контроллер обрабатывает сигналы от энкодера положения (RS-422) и отправляет команды на 6 серводвигателей робота. Многозадачность контроллера позволяет одновременно управлять движением робота и процессом сварки (регулировка тока и скорости сварки).
- Транспортировка (система управления поездовым движением): В системах сигнализации железных дорог MOTOROLA MVME2400 обрабатывает данные от датчиков положения поездов (Token Ring интерфейс) и управляет сигнальными маяками — контроллер синхронизирует работу маяков с движением поездов, предотвращая столкновения. Высокая надежность (MTBF ≥ 2 млн часов) гарантирует, что система работает без сбоев в круглосуточном режиме.
Подробные кейсы применения MOTOROLA MVME2400 с описанием конкретных проектов можно найти на [ссылке на MOTOROLA MVME2400].
Сравнение с конкурентами
MOTOROLA MVME2400 выгодно отличается от аналогичных контроллеров VMEbus от ведущих конкурентов (GE, Siemens):
| Параметр сравнения | MOTOROLA MVME2400 | Аналог GE (GE MVME162-410) | Аналог Siemens (Siemens VMEbus CPU 315-2 DP) |
|---|---|---|---|
| Процессор (частота) | PowerPC 603e (166 МГц) | PowerPC 603e (133 МГц) | Intel Pentium (100 МГц) |
| RAM (с ECC) | 32 МБ (расширяемая до 128 МБ) | 16 МБ (расширяемая до 64 МБ) | 8 МБ (без ECC) |
| Скорость VMEbus | До 40 Мбайт/с | До 32 Мбайт/с | До 20 Мбайт/с |
| Поддерживаемые ОС | VxWorks, OS-9 | VxWorks | Siemens SIMATIC NET |
| Режим резервирования | 1+1 (≤ 10 мс) | Отсутствует | 1+1 (≤ 50 мс) |
| MTBF (часов) | ≥ 2 000 000 | ≥ 1 800 000 | ≥ 1 500 000 |
Этот сравнение подтверждает, что MOTOROLA MVME2400 предлагает более высокую производительность процессора, расширенную память с ECC и быструю резервировку, что делает его предпочтительным выбором для проектов на базе систем VMEbus с высокими требованиями к надежности и производительности.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с шасси VMEbus: Прежде чем приобрести MOTOROLA MVME2400, убедитесь, что ваше шасси VMEbus поддерживает стандарт 3U и имеет достаточную мощность питания (≥ 5 В DC, 2 А) — несовместимое шасси может привести к нестабильной работе контроллера. Информация о совместимости доступна в документации на [ссылке на MOTOROLA MVME2400] или через техническую поддержку Emerson.
- Определите требования к памяти: Если вам нужно обработать большие объемы данных (например, логирование процессов за несколько часов), расширьте RAM MOTOROLA MVME2400 до 128 МБ и используйте карту CompactFlash (1 ГБ) — это предотвращает переполнение памяти и потерю данных.
- Приобретайте оригинал: Для гарантии надежности и доступа к обновлениям OS покупайте MOTOROLA MVME2400 только у авторизованных дилеров Emerson — подделки имеют низкокачественные компоненты (без ECC RAM) и не поддерживают режим резервирования, что может привести к сбоям в критических системах.
Предостережения
- Не используйте модуль вне шасси VMEbus: MOTOROLA MVME2400 разработан исключительно для работы в шасси VMEbus — использование вне шасси приведет к отсутствию охлаждения и защиты, что повредит контроллер.
- Следите за условиями эксплуатации: Не эксплуатируйте MOTOROLA MVME2400 вне диапазона температур 0/+60 °C или в помещениях с влажностью > 85% — это снизит срок службы и увеличивает вероятность ошибок данных.
- Осуществляйте обновление firmware через официальное ПО: При обновлении операционной системы или firmware используйте только утилиты от Emerson (например, VxWorks Toolkit) — самостоятельное обновление через неофициальные каналы может привести к повреждению памяти и потере конфигурации.
- Регулярно проверяйте состояние интерфейсов: Каждый месяц проверяйте соединения VMEbus, Ethernet и Serial-портов — ослабленные контакты могут вызвать потерю данных или задержку в передаче сигналов, что влияет на работоспособность всей системы.
