Описание

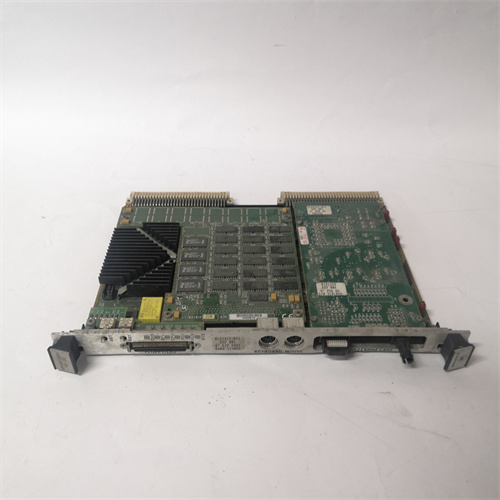

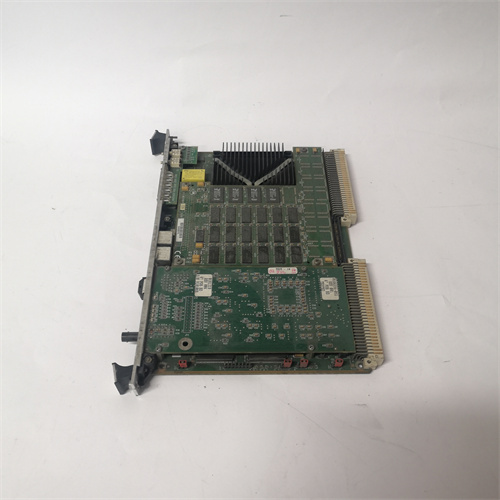

MOTOROLA MVME2604761 – промышленная плата обработки сигналов VME для критических автоматизированных систем
MOTOROLA MVME2604761 является специализированной промышленной платой обработки сигналов в стандарте VME, разработанной компанией Motorola (ныне частью Broadcom) – ведущим производителем компонентов для встроенных и критических промышленных систем. Эта плата MOTOROLA MVME2604761 специализируется на высокоскоростной обработке аналоговых и цифровых сигналов от сенсоров, датчиков и исполнительных механизмов в системах реального времени, обеспечивая точную конвертацию, фильтрацию и анализ данных в энергетике, аэрокосмике, морской технике и промышленной автоматизации [ссылка на продукт]. Благодаря интеграции специализированных микропроцессоров для обработки сигналов, расширенным аналоговыми входами/выходами, устойчивым дизайном к вибрациям и электромагнитным помехам, а также адаптации к суровым промышленным условиям (широкий диапазон температур), MOTOROLA MVME2604761 легко интегрируется в системы мониторинга, защиты и управления высокоточными оборудованием. В составе встроенных систем Motorola MOTOROLA MVME2604761 демонстрирует исключительную надежность и скорость обработки сигналов, подтверждая опыт Motorola в разработке плат для систем с критическими требованиями к времени отклика [ссылка на продукт]. Особенно ценна MOTOROLA MVME2604761 в системах с высоким объемом входных данных – где задержка обработки сигналов может привести к нестабильности оборудования, нарушению производственных процессов или риску для безопасности.
Технические параметры
- Тип устройства: промышленная плата обработки сигналов VME (VMEbus 64-bit), форм-фактор 6U
- Процессор и архитектура обработки сигналов:
- Основной процессор: Motorola PowerPC 7457 (32-битный, тактовая частота 1 ГГц)
- Дополнительный процессор для обработки сигналов: Motorola DSP56303 (цифровой сигнальный процессор, 400 МГц) – для ускорения фильтрации и анализа сигналов
- Системная шина: VMEbus Rev. 4.1 (64-битная, синхронная, максимальная скорость 320 МБит/с)
- Память:
- Оперативная память (RAM): 512 МБ DDR SDRAM (с контроллером ECC для защиты от ошибок)
- Память для обработки сигналов: 128 МБ SRAM (для буферизации входных данных)
- Программная память (ROM): 32 МБ Flash ROM (для хранения бутлоадера и системного ПО)
- Аналоговые входы/выходы:
- Аналоговые входы: 16 каналов, 16-битное разрешение, диапазон измерения ±10 В DC / ±5 В DC (настраиваемый)
- Максимальная частота сбора данных: 1 МГц (на канал)
- Аналоговые выходы: 8 каналов, 14-битное разрешение, диапазон выходного сигнала ±10 В DC / 0–10 В DC (настраиваемый)
- Точность конвертации: ±0,01% полного масштаба (FS) для входов, ±0,02% FS для выходов
- Цифровые входы/выходы:
- Цифровые входы: 32 канала (TTL-уровень, 5 В)
- Цифровые выходы: 32 канала (TTL-уровень, 5 В, максимальный ток 20 мА на канал)
- Периферийные интерфейсы:
- Ethernet: 1 порт Gigabit Ethernet (RJ45), поддерживает TCP/IP, UDP
- Серийные порты: 2 порта RS-232C, 1 порт RS-422/485
- Интерфейс для хранения: CompactFlash слот (тип I/II)
- Питание:
- Входное напряжение: +5 В DC, ±12 В DC, +3,3 В DC (из стандартного питания VME-шкафа)
- Потребление энергии: ≤ 60 Вт (при полной нагрузке)
- Окружение и конструкция:
- Температурный диапазон: -40 °C до +70 °C (работа), -55 °C до +85 °C (хранение)
- Уровень защиты: IP20 (для установки в закрытые VME-шкафы)
- Материал платы: эпоксидно-стеклянная плата (FR-4) с металлическим экранирующим каркасом
- Размеры: 233,35 мм (ширина) × 160 мм (высота) (стандарт VME 6U)
- Вес: 约 1,8 кг
- Поддерживаемое программное обеспечение:
- Операционные системы: VxWorks 6.x, Linux for PowerPC
- Библиотеки обработки сигналов: Motorola Signal Processing Library (фильтры, преобразование Фурье)
- Стандарты соответствия:
- Соответствует стандартам: IEEE 1014 (VMEbus), IEC 61000-6-2 (ЭМС), MIL-STD-810F, CE, UL 508
Преимущества и особенности
MOTOROLA MVME2604761 выделяется сочетанием мощного основного процессора PowerPC 7457 и специализированного DSP56303 – это позволяет параллельно обрабатывать управляемые алгоритмы и высокоскоростные потоки сигналов, обеспечивая минимальное время отклика (≤ 1 мс для критических задач). Широкий набор аналоговых и цифровых входов/выходов (16 АИ, 8 АВ, 32 ЦИ, 32 ЦВ) делает плату универсальной для интеграции с различным измерительным и исполнительным оборудованием, без необходимости дополнительных адаптеров. Высокая частота сбора данных (1 МГц на канал) и точность конвертации позволяют обрабатывать быстро изменяющиеся сигналы (например, вибрации турбин, импульсы от сенсоров скорости) с максимальной достоверностью. Ключевым преимуществом является MOTOROLA MVME2604761’s поддержка 64-битной шины VMEbus – обеспечивает высокую скорость передачи данных между платой и другими компонентами системы, критично для приложений с большим объемом информации. Кроме того, экранирующий металлический каркас защищает плату от электромагнитных помех, а батарейно питательная память сохраняет конфигурационные данные при отключении питания, а расширенная библиотека обработки сигналов упрощает разработку приложений.
Прикладные области и кейсы
MOTOROLA MVME2604761 широко используется в энергетике, аэрокосмике, морской технике, металлургии и промышленной автоматизации – где требуется высокоскоростная обработка сигналов. В системе мониторинга вибраций турбины в тепловой электростанции MOTOROLA MVME2604761 собирает данные от 16 акселерометров (частота 1 МГц), обрабатывает сигналы через DSP56303 (применяет цифровые фильтры и преобразование Фурье) и выявляет ранние признаки износа подшипников, передавая данные в контроллер защиты. В аэрокосмической системе управления бортовыми параметрами плата обрабатывает сигналы от сенсоров полета (скорость, высота, ориентация) и управляет исполнительными механизмами – высокая надежность и скорость обработки гарантируют стабильность работы в экстремальных условиях. В морском корабле MOTOROLA MVME2604761 управляет системой стабилизации корпуса: обрабатывает сигналы от гироскопов и акселерометров, вычисляет необходимые корректировки и управляет стабилизаторами – точность конвертации сигналов обеспечивает плавность движения корабля при волнении.
Сравнение с конкурентами
По сравнению с аналогичными платами обработки сигналов VME (например, Texas Instruments TMS320-based VME boards, Analog Devices ADSP-based модули), MOTOROLA MVME2604761 имеет несколько ключевых преимуществ. Во-первых, более мощное комбинированное решение (PowerPC + DSP) – позволяет эффективно разделять нагрузку между управлением системой и обработкой сигналов, в то время как многие конкуренты используют только DSP или только общий процессор. Во-вторых, более высокая частота сбора данных (1 МГц на канал) – превосходит аналогов с частотой 500 кГц, что важно для обработки быстрых сигналов. В-третьих, более широкий набор входов/выходов и поддержка 64-битной VMEbus – обеспечивает большую гибкость интеграции и скорость передачи данных. Недостатком является относительно высокое энергопотребление (≤ 60 Вт) по сравнению с компактными модулями Texas Instruments (≤ 40 Вт), но для систем с эффективным охлаждением это не является существенным ограничением, а преимущества в производительности и функциональности делают плату предпочтительным выбором для критических приложений.
Советы по выбору и предостережению
При выборе MOTOROLA MVME2604761 необходимо учитывать требования к частоте сбора данных, количеству аналоговых/цифровых каналов и типу используемой операционной системы (VxWorks, Linux). Для приложений с высокими требованиями к антиэлектромагнитной защищению рекомендуется использовать дополнительное экранирование VME-шкафа и шилдовые кабели для подключения сенсоров. При установке платы в VME-шкаф следует обеспечить надежное крепление (соблюдать момент затяжки винтов) и достаточное пространство для охлаждения (не менее 2 см между платами). Перед эксплуатацией необходимо калибрировать аналоговые входы/выходы через специализированное программное обеспечение, настроить параметры DSP (частоту фильтрации, тип анализа сигналов) и проверить работоспособность всех интерфейсов. Важно регулярно обновлять системное ПО и библиотеки обработки сигналов через официальный портал Broadcom, а также проверять состояние батарейной памяти (срок службы约 5 лет) для сохранения конфигураций. Не рекомендуется использовать MOTOROLA MVME2604761 в условиях превышения температурного диапазона или подключать несовместимые модули VME – это может привести к повреждению платы и выходу системы из строя.
MVME2604761
