Описание продукта

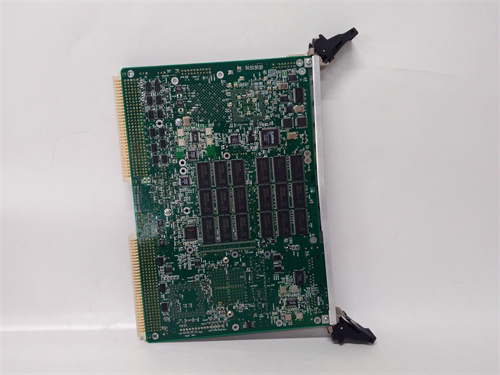

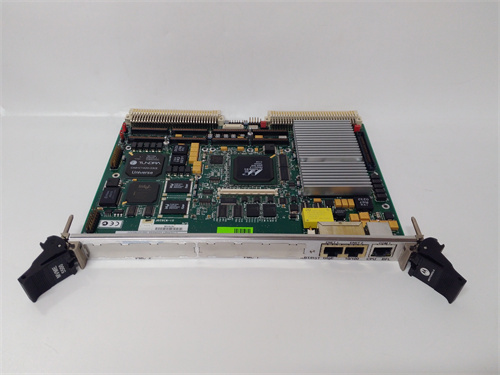

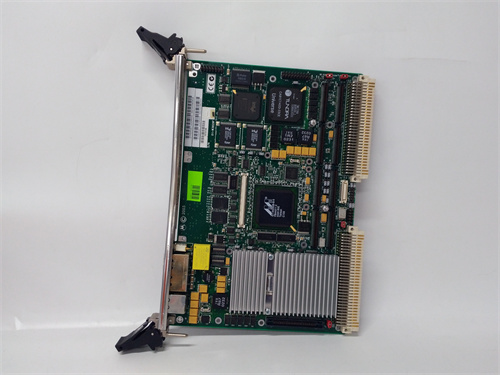

MOTOROLA MVME5500 — это высокопроизводительный промышленный контроллер на базе процессора PowerPC, разработанный для работы в экстремальных промышленных условиях с требованиями к реальному времени (real-time). Основная задача MOTOROLA MVME5500 — выполнять сложные алгоритмы управления, обрабатывать данные от тысячи сенсоров и модулей I/O, а также координировать работу распределенных систем (например, сети турбин в электростанциях или линии добычи нефти) с задержкой реакции ≤ 1 мс. Например, в авиастроительных испытательных стендах MOTOROLA MVME5500 обрабатывает данные от датчиков напряжения, температуры и вибрации авиационных двигателей в режиме реального времени, логируя параметры и отправляя команды на корректировку режима испытаний, что гарантирует безопасность и точность результатов.
Благодаря процессору PowerPC G4 с частотой 733 МГц и 1 ГБ оперативной памяти (RAM) с ошибкоустойчивой памятью (ECC), MOTOROLA MVME5500 обеспечивает обработку до 50 000 тегов данных одновременно — это позволяет управлять крупными производственными комплексами, такими как линии прокатки стали в металлургических заводах или системы распределенного энергопотребления в городских сетях. Контроллер MOTOROLA MVME5500 поддерживает программирование на языках C/C++ и интеграцию с операционными системами реального времени VxWorks (Wind River) и Linux for Industrial, что делает его гибким для адаптации к специфическим требованиям различных отраслей.
Особенно важна роль MOTOROLA MVME5500 в системах с требованиями к отказоустойчивости — например, в атомных электростанциях: контроллер поддерживает функцию «редундантного кластера» (2+1 режим), при котором три MOTOROLA MVME5500 работают синхронно, сравнивая результаты вычислений в реальном времени. При сбое одного контроллера остальные автоматически берет на себя управление процессом, не прерывая работу системы защиты реактора — это исключает риск аварий и остановки электростанции. MOTOROLA MVME5500 также имеет встроенную память Flash (256 МБ) для хранения программ и конфигураций, которая сохраняет данные даже при длительном отключении питания, что критично для систем, где потеря информации может привести к катастрофическим последствиям.
Каждый MOTOROLA MVME5500 проходит строгие заводские тесты на соответствие стандартам Motorola и международным требованиям (IEC 61000-6-2 для EMC, MIL-STD-810 для устойчивости к экстремальным условиям), включая проверку на термостойкость (-40 °C до +85 °C), вибрацию (до 15 г) и ударные нагрузки (до 50 г). Корпус MOTOROLA MVME5500 выполнен из армированного металла с уровнем защиты IP20 (для монтажа в шкафу) и поддерживает стандартное шасси VMEbus (3U или 6U), что упрощает интеграцию с существующими модулями I/O Motorola (например, MVME3100, MVME4100) и легаси-системами.
MOTOROLA MVME5500 поддерживает современные коммуникационные интерфейсы: два порта Gigabit Ethernet (10/100/1000 BASE-T), четыре порта RS-232/485 и интерфейс VMEbus для подключения модулей I/O. Это позволяет интегрировать контроллер в上位ные системы SCADA (например, Siemens WinCC, ABB 800xA) и энергомастерские платформы. Дополнительным преимуществом MOTOROLA MVME5500 является совместимость с легаси-системами Motorola MVME1600/MVME1700: это позволяет модернизировать старые установки без замены всей инфраструктуры, лишь обновляя контроллер, что снижает капитальные затраты и время простоя. Например, в старых нефтегазовых компрессорных станциях с MVME1600 MOTOROLA MVME5500 подключается к существующим модулям I/O, увеличивая вычислительную мощность и расширяя возможности мониторинга.
Технические параметры
- Тип устройства: Промышленный контроллер (Single Board Computer, SBC)
- Процессорный комплекс:
- Процессор: PowerPC G4 (733 МГц)
- Оперативная память (RAM): 1 ГБ DDR SDRAM с ECC (ошибкоустойчивой памятью)
- Постоянная память (Flash): 256 МБ (для хранения ПО и конфигураций)
- Дополнительная память: Поддержка CompactFlash (до 8 ГБ)
- Коммуникационные интерфейсы:
- Ethernet: 2 порта Gigabit Ethernet (10/100/1000 BASE-T, TCP/IP, UDP)
- Последовательные порты: 4 порта RS-232/485 (поддерживают Modbus RTU)
- Системная шина: VMEbus (32-бит, 33 МГц)
- Опциональные интерфейсы: Fibre Channel, SCSI (для подключения внешних хранилищ)
- Электрические характеристики:
- Питание: 5 В DC / ±12 В DC (от шасси VMEbus)
- Потребляемая мощность: ≤ 25 Вт
- Изоляция: Гальваническая изоляция 250 В АС (между интерфейсами и корпусом)
- Рабочие условия:
- Температура: -40 °C до +85 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20
- Устойчивость к вибрации: До 15 г (частота 10–2000 Гц)
- Устойчивость к ударам: До 50 г (пulse duration 1 ms)
- Сертификации: CE, UL 508, MIL-STD-810, ATEX (Zone 2), IECEx
- Совместимость: Модули I/O Motorola MVME3100/MVME4100, ОС VxWorks/Linux for Industrial, SCADA-системы любых производителей.
Преимущества и особенности
- Высокая вычислительная мощность: Процессор PowerPC G4 (733 МГц) и 1 ГБ RAM ECC позволяют MOTOROLA MVME5500 обрабатывать сложные алгоритмы и большие объемы данных, идеально для критических систем реального времени.
- Экстремальная надежность: Работа в диапазоне -40 °C до +85 °C, устойчивость к вибрации (15 г) и ударам (50 г) делают контроллер подходящим для экстремальных условий (авиастроение, северные нефтегазовые месторождения).
- Редундантный дизайн: Поддержка кластерного режима (2+1) гарантирует отказоустойчивость, критично для объектов с нулевым допуском к простою (атомная энергетика, авиастроение).
- Совместимость с легаси-системами: Интеграция с MVME1600/MVME1700 упрощает модернизацию старых установок, без замены всей инфраструктуры.
- Гибкая коммуникация: Поддержка Gigabit Ethernet, VMEbus и опциональных интерфейсов (Fibre Channel) позволяет интегрировать MOTOROLA MVME5500 в любые промышленные сети.
Примеры применения в отраслях
- Энергетика (ГТЭС): В газотурбинных электростанциях MOTOROLA MVME5500 управляет сетью 4–6 газовых турбин. Контроллер обрабатывает сигналы от датчиков скорости (синхронные сигналы), температуры газового потока (термопары) и давления (4–20 мА), синхронизируя работу турбин и регулируя подачу газа для максимизации мощности генерации. При аварии одной турбины MOTOROLA MVME5500 автоматически redistributes нагрузку между остальными, предотвращая падение напряжения в электросети.
- Нефтегазовая отрасль (добыча на морских платформах): На морских добычных платформах MOTOROLA MVME5500 контролирует системы добычи и перекачивания нефти. Контроллер выдерживает экстремальные температуры (-30 °C до +60 °C) и вибрации от волн, обрабатывая данные от датчиков уровня нефти в резервуарах и давления в трубопроводах, а также отправляя команды на регулировку клапанов и насосов.
- Авиастроение (испытательные стенды): В испытательных стендах авиационных двигателей MOTOROLA MVME5500 обрабатывает данные от 100+ сенсоров (давление, температура, вибрация) в режиме реального времени (задержка ≤ 1 мс). Контроллер логирует все параметры в внешнее хранилище (через Fibre Channel) и отправляет предупреждения при приближении к критическим значениям (например, перегрев двигателя), гарантируя безопасность испытаний.
- Металлургия (плавильные печи): В цехах выплавки стали MOTOROLA MVME5500 управляет температурой электроплавильных печей и скоростью подачи руды. Контроллер обрабатывает сигналы от датчиков температуры (RTD Pt1000) и уровня металла (индуктивные сенсоры), регулируя мощность нагрева и подачу реагентов, что обеспечивает качество стали и снижает энергопотребление.
Сравнение с конкурентами
Сравним MOTOROLA MVME5500 с аналогичными промышленными контроллерами — Siemens SIMATIC IPC427E и Allen-Bradley ControlLogix 1756-L82E:
| Параметр | MOTOROLA MVME5500 | Siemens SIMATIC IPC427E | Allen-Bradley 1756-L82E |
|---|---|---|---|
| Процессор | PowerPC G4 (733 МГц) | Intel Core i7 (3.6 ГГц) | Intel Xeon E3 (3.5 ГГц) |
| Оперативная память | 1 ГБ DDR ECC | 8 ГБ DDR4 ECC | 16 ГБ DDR4 ECC |
| Температурный диапазон | -40 °C – +85 °C | 0 °C – +55 °C | 0 °C – +60 °C |
| Устойчивость к вибрации | До 15 г | До 5 г | До 5 г |
| Поддерживаемые ОС | VxWorks, Linux for Industrial | Windows 10 IoT Enterprise | Rockwell Software Studio 5000 |
| Цена (примерная) | Высокая | Средняя | Высокая |
Преимущество MOTOROLA MVME5500 — это экстремальная надежность (работа в диапазоне -40 °C до +85 °C, вибрация 15 г) и совместимость с легаси-системами VMEbus, что делает его уникальным для отраслей с экстремальными условиями (авиастроение, северные нефтегазовые объекты). В отличие от Siemens и Allen-Bradley, контроллер Motorola не требует замены существующих модулей I/O VMEbus, снижая затраты на модернизацию.
Рекомендации по выбору
- Выбирайте MOTOROLA MVME5500, если работаете в экстремальных условиях (температура < 0 °C или > 60 °C, вибрация > 5 г) — контроллер гарантирует стабильную работу, где аналоги Siemens/Allen-Bradley выйдут из строя.
- Остановитесь на MOTOROLA MVME5500, если используете легаси-системы VMEbus (например, MVME1600) — совместимость с модулями I/O VMEbus устраняет необходимость замены всей инфраструктуры.
- Учтите требования к реальному времени: для систем с задержкой ≤ 1 мс (авиастроение, испытательные стенды) MOTOROLA MVME5500 подходит лучше, благодаря оптимизации под ОС VxWorks.
- Для объектов с требованиями к MIL-STD-810 (авиастроение, военная промышленность) MOTOROLA MVME5500 является合规ным решением, в то время как конкуренты не соответствуют этим стандартам.
Меры предосторожности
- Проверка совместимости: Перед установкой убедитесь, что MOTOROLA MVME5500 совместимо с вашим шасси VMEbus и модулями I/O — несовместимое оборудование может привести к повреждению контроллера.
- Охлаждение: В условиях температуры > 75 °C обеспечьте принудительную охлаждение шкафа — перегрев снижает срок службы процессора и может привести к сбоям в реальном времени.
- Резервное копирование: Регулярно создавайте резервные копии конфигураций и программ в внешнее хранилище (например, через SCSI) — потеря данных при сбое памяти может привести к остановке процесса.
- Тестирование редунданции: При использовании кластерного режима регулярно тестируйте переключение между контроллерами — убедитесь, что система корректно передаёт управление при отказе одного MOTOROLA MVME5500.
- Обновление ПО: Используйте только официальные обновления операционной системы (VxWorks/Linux) и драйверов от Motorola — неофициальные версии могут нарушить работу реального времени и совместимость с модулями I/O.
