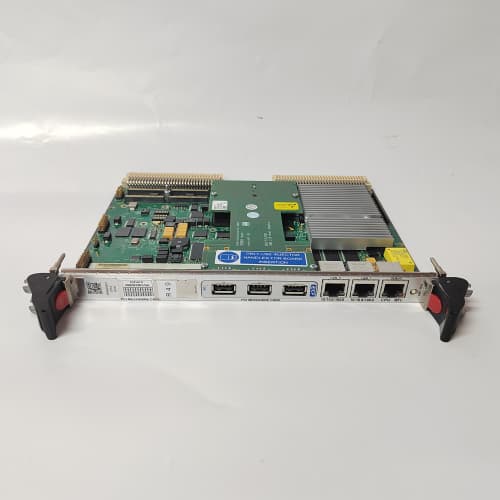

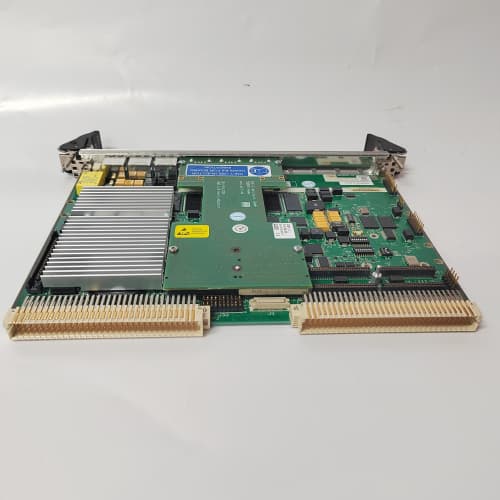

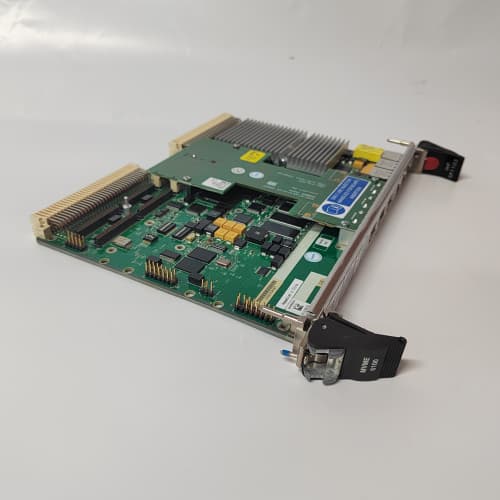

MOTOROLA MVME8105

Описание

Описание продукта

Технические параметры

• Производитель: MOTOROLA
• Модель: MVME8105
• Тип устройства: Компактный индустриальный одноплатный компьютер (ОПК) для систем VMEbus
• Процессор: PowerPC MPC8313E (одно ядро, 667 МГц), кэш L2 256 КБ
• Память: 512 МБ DDR2 SDRAM (с защитой ECC), 16 МБ флеш-памяти + 32 ГБ SSD (для ОС и данных)
• Интерфейсы ввода-вывода: 2x Fast Ethernet (10/100 Мбит/с), 2x сериальные порты RS-232/485, 2x USB 2.0, 1x VGA, 8x цифровых ввода-вывода (программируемых), 1x CANbus (CAN 2.0A/B)
• Расширение: Интерфейс 32-битного VMEbus (VME64), 1 слот PMC (компактный) для модуля расширения
• Операционные системы: VxWorks 6.9, Linux (Embedded Linux), MOTOROLA RTOS
• Питание: 5 В постоянного тока (стандарт VMEbus), энергопотребление ≤ 15 Вт
• Температурный диапазон эксплуатации: -40 °C до +85 °C (расширенный температурный класс)
• Степень защиты: Конформальное покрытие (IPC-A-610 Класс 2), защита от влаги и пыли
• Устойчивость к вибрациям/удару: MIL-STD-810G (вибрация: 10–2000 Гц, 10 g; удар: 30 g, 11 мс)
• Протоколы коммуникации: TCP/IP, UDP, Modbus TCP/RTU, CANopen
• Совместимость с оборудованием: Модули PMC компактного формата, контроллеры VMEbus низкой мощности, индустриальные сенсоры
• Размеры (Ш×Г×В): 100 мм × 160 мм × 18 мм (компактный форм-фактор VMEbus)
• Сертификации: MIL-STD-810G, CE, UL 508C, FCC Класс A, RoHS
• Гарантия: 3 года (индустриальный гарантийный срок)

Преимущества и особенности

• Компактность и энергоэффективность: MOTOROLA MVME8105 имеет компактный размер и низкое энергопотребление (≤15 Вт), идеально для установки в устройствах с ограниченным пространством и автономным питанием — например, мобильные промышленные устройства или вспомогательные модули.
• Надежность в тяжелых условиях: Температурный диапазон от -40 °C до +85 °C и сертификация MIL-STD-810G делают MOTOROLA MVME8105 подходящим для эксплуатации в экстремальных средах, от холодных складов до тепловых камер.
• Оптимизированная производительность: Процессор PowerPC MPC8313E и 512 МБ ECC-памяти обеспечивают стабильную обработку простых и средних задач реального времени — управление мелкими производственными линиями, сбор данных с сенсоров.
• Легкая интеграция и расширяемость: Компактный слот PMC позволяет подключать специализированные модули (аналоговый ввод-вывод, дополнительные коммуникации), адаптируя MVME8105 к конкретным задачам без изменения основного контроллера.
• Совместимость с устаревшими системами: Поддержка 32-битного VMEbus и старых промышленных протоколов делает его идеальным для модернизации устаревших комплексов, где требуется сохранение существующей инфраструктуры.
• Простота обслуживания: Легкая конфигурация через специализированное ПО и низкие требования к питанию упрощают установку и обслуживание, а длительная гарантия подтверждает надежность MOTOROLA MVME8105.

Области применения и примеры использования

• Электронное оборудование (индустриальные контроллеры): MOTOROLA MVME8105 используется как основной контроллер в небольших индустриальных панелях управления, обрабатывая данные с сенсоров и управляя исполнительными механизмами в условиях ограниченного пространства.
• Транспортное оборудование (автомобильная электроника): В коммерческих автомобилях и автобусах ОПК управляет системами диагностики и мониторинга двигателя, устойчив к вибрациям и перепадам температур в процессе движения.
• Малые промышленные установки (micromachines): Вmicromachines для обработки материалов MVME8105 контролирует скорость приводов и сбор данных о качестве обработки, благодаря компактности подходит для интеграции в корпус машины.
• Вспомогательные системы (безопасные системы): В системах безопасности небольших объектов (офисные здания, склады) ОПК обрабатывает сигналы от датчиков движения и дверных замков, передавая данные на центральный контроллер через Ethernet.

Сравнение с конкурентами

• В сравнении с аналогом Advantech PCA-1071, MOTOROLA MVME8105 предлагает более широкий температурный диапазон (-40 °C до +85 °C против 0 °C до +60 °C) и сертификацию MIL-STD-810G, превосходя его в надежности в тяжелых условиях; поддержка VMEbus также подходит для устаревших систем.
• По сравнению с продуктом Siemens SIMATIC IPC127E, модель MOTOROLA имеет более компактный размер (100×160×18 мм против 140×180×40 мм) и низкое энергопотребление (≤15 Вт против 25 Вт), идеально для пространственно ограниченных установок.
• В отличие от GE Fanuc IC693CPU363, MVME8105 предлагает более современные интерфейсы (USB 2.0, Ethernet) и встроенный SSD, повышающий надежность хранения данных, при этом сохраняя компактность и низкую стоимость.

Советы по выбору и предостережения

• Подтвердите совместимость с VMEbus: Убедитесь, что ваша существующая система использует 32-битный VMEbus (VME64) для полной совместимости с MOTOROLA MVME8105; для новых проектов проверяйте требования к интерфейсам и мощности.
• Оцените требования к производительности: Если задачи ограничены сбором данных и простым управлением, 512 МБ RAM и процессор 667 МГц оптимальны — для сложных алгоритмов рассмотрите более мощные модели серии MVME.
• Обеспечьте стабильное питание: Используйте стабилизированный источник питания 5 В постоянного тока с низким уровнем пульсаций, чтобы избежать повреждения компонентов при нестабильном питании.
• При монтаже соблюдайте антистатические меры: Конформальное покрытие защищает от влаги, но не от статического разряда — используйте антистатические перчатки при установке и обслуживании MVME8105.
• Регулярно обновляйте прошивку: Через официальный ресурс MOTOROLA загружайте актуальные версии прошивки, чтобы обеспечить совместимость с новыми сенсорами и устранить возможные уязвимости.
