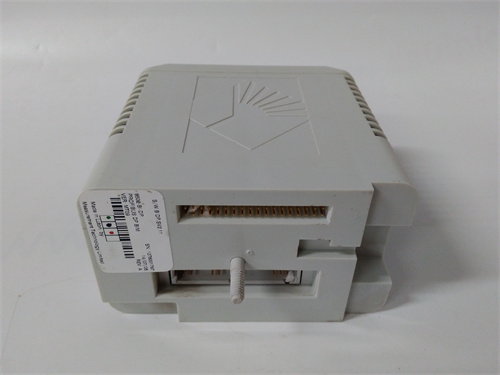

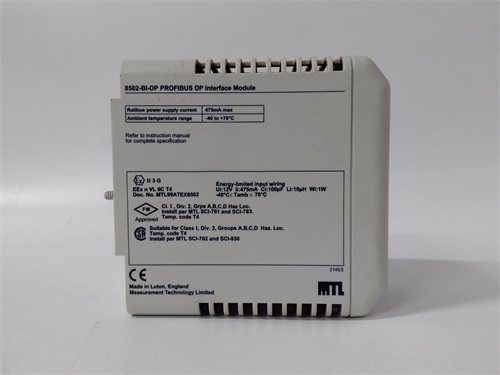

MTL 8502-BI-DP-01

Описание

Описание продукта

Технические параметры

• Производитель: MTL
• Модель: 8502-BI-DP-01
• Тип устройства: Безопасный изолирующий шлюз Profibus DP (IECEx/ATEX сертифицированный)
• Протокол коммуникации: Profibus DP V1/V2, поддерживает мастер/슬ейв режимы
• Скорость передачи данных: 9.6 кбит/с – 12 Мбит/с (программируемая)
• Количество подключяемых устройств: До 32 слейв-устройства на один сегмент
• Изоляция: Галваническая изоляция 500 ВАК (между линиями Profibus, питанием и землей)
• Питание: 24 В DC (±10%), энергопотребление ≤ 5 Вт
• Температурный диапазон эксплуатации: -20 °C до +70 °C
• Степень защиты: IP20 (для монтажа в шкафное оборудование), корпусное исполнение
• Класс опасных зон: ATEX Zone 2/22, IECEx Zone 2/22 (газовые/пылевые среды)
• Тип защиты: Intrinsic Safety (Ex i) для линий связи с опасной зоной
• Разделение зон: Разделяет безопасную зону (Safe Area) и опасную зону (Hazardous Area)
• Совместимость с оборудованием: PLC Profibus DP (Siemens S7, ABB, Allen-Bradley), безопасные модули MTL/Pepperl+Fuchs/Turck
• Размеры (Ш×Г×В): 22.5 мм × 115 мм × 110 мм (компактный модуль для DIN-рейки)
• Сертификации: ATEX, IECEx, SIL 2 (IEC 61508), CE, UL 913, CSA C22.2 No. 157, Profibus Conformance Tested
• Гарантия: 5 лет (премиальный гарантийный срок для безопасных коммуникационных устройств)

Преимущества и особенности

• Высокий уровень безопасности для коммуникаций: MTL 8502-BI-DP-01 сертифицирован по стандарту Intrinsic Safety (Ex i), ограничивая энергию на линиях Profibus DP и предотвращая образование искр в опасной зоне, что критично для взрывоопасных средах.
• Стабильная передача данных на высоких скоростях: Поддержка скоростей до 12 Мбит/с и протокола Profibus DP V1/V2 обеспечивает быструю и надежную передачу данных между PLC и слейв-устройствами, даже в сложных индустриальных средах.
• Мощная галваническая изоляция: Изоляция на уровне 500 ВАК защищает контроллер и сети от перепадов напряжения, коротких замыканий и электромагнитных помех, повышая общую надежность системы.
• Компактность и удобство монтажа: Низкая ширина модуля (22.5 мм) экономит место на DIN-рейке, а стандартное исполнение позволяет легко интегрировать MTL 8502-BI-DP-01 в существующие шкафы с оборудованием.
• Универсальная совместимость: Поддержка мастер/슬ейв режимов и соответствие стандартам Profibus DP делают модуль совместимым с контроллерами и устройствами всех ведущих брендов, снижая сложность интеграции.

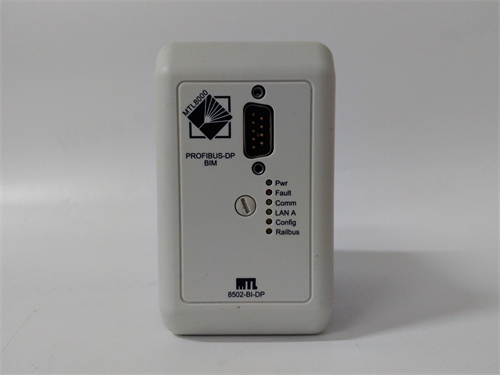

• Детальная диагностика: Индикаторы статуса связи, питания и ошибок позволяют оперативно выявлять проблемы (обрыв линии, перегрузка сегмента), сокращая время простоя и упрощая обслуживание.

Области применения и примеры использования

• Нефтегазовая отрасль (добывающие платформы): MTL 8502-BI-DP-01 обеспечивает связь между PLC в безопасной зоне и безопасными модулями ввода-вывода на трубопроводах с газом/нефтью, передавая данные о давлении, температуре и состоянии клапанов через изолированный сегмент Profibus DP.
• Химическая промышленность (заводы по производству пластиков): В реакторных зонах модуль соединяет DCS систему с безопасными датчиками и исполнителями, поддерживая высокую скорость передачи данных для реального времени управления процессами синтеза.
• Фармацевтика (очистные зоны): 8502-BI-DP-01 интегрирует контроллеры Profibus DP с безопасными модулями управления оборудованием для производства лекарств, обеспечивая безопасность в зонах с повышенной концентрацией паров растворителей.
• Энергетика (топливные склады): В складах с мазутом и нефтью модуль обеспечивает связь между системой пожаротушения и PLC, передавая сигналы о температуре и наличии утечек через защищенный сегмент Profibus DP.

Сравнение с конкурентами

• В сравнении с аналогом Pepperl+Fuchs KFD2-Prof-Ex1: MTL 8502-BI-DP-01 предлагает более высокий уровень изоляции (500 ВАК против 250 ВАК) и длительную гарантию (5 лет против 3 лет), а также поддерживает большее количество слейв-устройств (32 против 16) на один сегмент.
• По сравнению с продуктом Turck IM1-2770DP-Ex: Модель MTL имеет более широкий диапазон скоростей передачи (до 12 Мбит/с против 1.5 Мбит/с) и сертификацию SIL 2 (против SIL 1), что делает его лучше подходящим для критических систем с высокими требованиями к надежности.
• В отличие от бюджетных шлюзов Profibus DP: MTL 8502-BI-DP-01 гарантирует соответствие международным стандартам ATEX/IECEx и прохождение сертификации Profibus Conformance, что исключает риски несоответствия и аварий в опасных зонах.

Советы по выбору и предостережения

• Подтвердите класс опасной зоны: Модуль предназначен для Zone 2/22 — для более опасных зон (Zone 1/21) выберите модели MTL с сертификацией Ex d для усиленной защиты.
• Оцените требования к скорости и количеству устройств: Убедитесь, что максимальная скорость (12 Мбит/с) и количество подключаемых устройств (32) соответствуют требованиям вашей системы; для больших сетей используйте несколько сегментов с репеатерами Profibus DP.
• Соблюдайте правила монтажа линий Profibus: Используйте специализированные кабели Profibus DP для опасных зон (согласно стандартам ATEX), соблюдайте максимальную длину сегмента (100 м при 12 Мбит/с, 1000 м при 9.6 кбит/с) и подключайте терминатор на концах линии.
• Обеспечьте стабильное питание: Используйте стабилизированный источник питания 24 В DC с допуском ±10%, не допускайте перепадов напряжения, которые могут повлиять на стабильность связи.
• Регулярно проверяйте состояние связи: Периодически проверяйте индикаторы статуса модуля и используйте программное обеспечение Profibus (например, Siemens Step7) для диагностики сегмента, выявляя обрывы линий или неисправные устройства.
• Избегайте размещения вблизи источников помех: Монтируйте модуль удаленно от инверторов, двигателей и других источников электромагнитных помех, чтобы не нарушать стабильность передачи данных по Profibus DP.
