Описание
Общее описание продукта

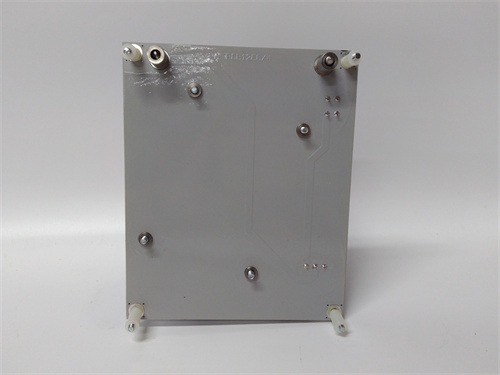

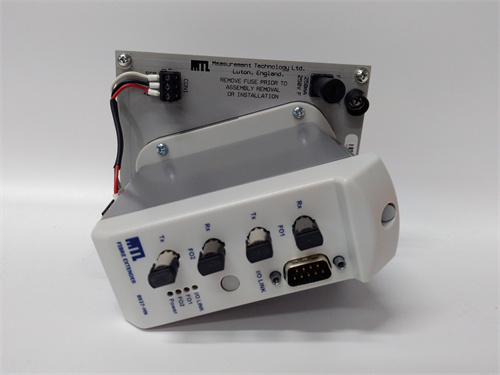

Основным объектом рассмотрения — MTL 8937-HN (ссылка на продукт: [вставить ссылку]). Это промышленный изолирующий барьер компании MTL Instruments (подразделение Cooper Industries), разработанный для безопасной передачи аналоговых сигналов в опасных зонах (например, зонах с возможностью взрыва) нефтегазовой, химической и фармацевтической промышленности. MTL 8937-HN защищает оборудование контроля и управления (ПЛК, DCS) от перепадов напряжения и токов, возникающих в опасных зонах, и ограничивает энергию, поступающую в зону, до безопасных уровней, предотвращая образование искр. Благодаря сертификации по международным стандартам для опасных зон, MTL 8937-HN является ключевым компонентом в системах, где безопасность эксплуатации критически важна.
Технические параметры продукта
- Тип устройства: Изолирующий барьер для аналоговых сигналов (входной) с повышенной надежностью
- Функция: Ограничение энергии и электрическая изоляция между опасной и безопасной зоной
- Поддерживаемые сигналы: 4–20 мА DC (стандартный индустриальный сигнал от датчиков давления, температуры)
- Количество каналов: 4 независимых каналов (каждого с отдельной изоляцией)
- Электрическая изоляция: 2500 В AC между каналами, 5000 В AC между опасной и безопасной зоной
- Ограничение энергии: Выходная энергия ≤ 1,2 Вт (соответствует требованиям к безопасным уровням в зонах 0/1/2 по IEC 60079)
- Точность передачи сигнала: ±0,1% от полного диапазона (гарантирует сохранность данных от датчиков)
- Рабочая температура: от -20 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (из безопасной зоны), потребляемая мощность ≤ 3 Вт на канал
- Габаритные размеры: 120 мм × 100 мм × 30 мм (компактный дизайн для монтажа в распределительных щитах безопасной зоны)
- Класс защиты: IP20 (для монтажа в закрытых щитах безопасной зоны)
- Монтаж: DIN-рейковое крепление (совместимо с 35 мм стандартными рейками)
- Сертификации: ATEX, IECEx, UL Class I Div 1 (для использования в зонах 0, 1, 2 по классификации опасности взрыва)
Преимущества и особенности
- Безопасность в опасных зонах: MTL 8937-HN сертифицирован для работы в самых опасных зонах (0, 1, 2 по ATEX), ограничивая энергию до 1,2 Вт — это исключает возможность образования искр, которые могли бы инициировать взрыв в присутствии легких газов или пылей (например, метан, пыль угля).
- Высокая точность передачи сигнала: С точностью ±0,1% MTL 8937-HN сохраняет исходные данные от датчиков (например, давления в нефтепроводе), что критично для правильного управления процессами в опасных зонах — нет искажений, которые могли бы привести к неверным решениям операторов.
- Полная электрическая изоляция: Изоляция 5000 В AC между опасной и безопасной зоной защищает дорогостоящее оборудование (ПЛК, DCS) от перепадов напряжения и молниевых разрядов в опасных зонах, снижая риск его повреждения и остановки производства.
- Гибкость в интеграции: 4 независимых канала позволяют использовать MTL 8937-HN для подключения нескольких датчиков одновременно (например, датчиков давления, температуры и расхода в одном щите), сокращая количество оборудования и упрощая монтаж.
- Долговечность и надежность: Конструкция модуля обеспечивает стабильную работу в широком диапазоне температур и влажности, а использование высококачественных компонентов гарантирует срок службы не менее 10 лет — критично для объектов с редким обслуживанием (например, морские добычные платформы).
Случаи применения в отраслях
- Нефтегазовая промышленность (добыча нефти): MTL 8937-HN установлен в безопасной зоне платформы, принимая сигналы 4–20 мА от датчиков давления в скважинах (расположенных в опасной зоне 1). Изоляция и ограничение энергии предотвращают попадание высоких напряжений в зону с возможностью присутствия нефтяных паров, а точность передачи гарантирует правильное регулирование давления в скважине.
- Химическая промышленность (производство хлорорганических соединений): Модуль защищает контроллер DCS от сигналов датчиков концентрации токсичных газов в зоне 0 (постоянное присутствие опасных паров). MTL 8937-HN гарантирует, что энергия в зоне не превышает безопасный уровень, а данные о концентрации поступают в DCS без искажений для своевременного аварийного сброса.
- Фармацевтика (производство летучих растворителей): Изолирующий барьер используется для передачи сигналов от датчиков уровня растворителя в реакторах (зона 2). Ограничение энергии предотвращает искры при возможном выбросе паров, а точность сигнала обеспечивает контроль уровня для соблюдения технологических стандартов.
- Угольная промышленность (шахты): MTL 8937-HN передает данные от датчиков концентрации метана в шахтах (зона 1) к поверхности. Высокая изоляция защищает наземное оборудование от перепадов напряжения в шахте, а сертификация UL Class I Div 1 подтверждает безопасность в условиях повышенной опасности.
Сравнение с конкурентами
В таблице ниже представлено сравнение MTL 8937-HN с аналогичными изолирующими барьерами для опасных зон:
| Параметр | MTL 8937-HN | Pepperl+Fuchs KFD2-STC4-EX1 | R. STAHL 9178/21-11-04 |
|---|---|---|---|
| Количество каналов | 4 | 1 | 4 |
| Изоляция (опасная/безопасная зона) | 5000 В AC | 3000 В AC | 4000 В AC |
| Точность передачи | ±0,1% | ±0,2% | ±0,15% |
| Сертификации | ATEX, IECEx, UL | ATEX, IECEx | ATEX, IECEx |
| Максимальная выходная энергия | ≤1,2 Вт | ≤1,0 Вт | ≤1,2 Вт |
| Цена (примерная) | Средняя | Низкая | Высокая |
Ключевые различия: MTL 8937-HN выделяется более высокой изоляцией (5000 В AC) и точностью передачи сигнала, что делает его предпочтительным для критических систем с высокими требованиями к безопасности. Pepperl+Fuchs модуль имеет только 1 канал и низкую изоляцию, а R. STAHL — более высокую цену при схожем функционале, что ограничивает его использование в крупных проектах.
Советы по выбору
- Определите класс опасной зоны: Для зон 0 (постоянное присутствие взрывоопасных смесей) MTL 8937-HN с сертификацией ATEX Zone 0 — обязательный выбор. Для менее опасных зон (2) можно рассмотреть модули с ограниченными сертификациями, но с сохранением достаточной безопасности.
- Оцените количество датчиков: Если нужно подключить 2–4 датчика, MTL 8937-HN с 4 каналами является экономичным. Для большего количества датчиков рекомендуется использовать несколько модулей (они могут быть установлены рядом на DIN-рейке).
- Проверьте требования к точности: Для процессов, где точность данных критична (например, регулировка давления в нефтепроводах), ±0,1% MTL 8937-HN лучше, чем модули с точностью ±0,2% и ниже.
- Учтите условия эксплуатации: В условиях низких температур (<-10 °C) или высокой влажности (>80%) модуль с широким диапазоном работы (-20 °C до +60 °C) гарантирует стабильность, в отличие от модулей с ограниченными параметрами.
Меры предосторожности
- Монтируйте только в безопасной зоне: MTL 8937-HN должен быть установлен исключительно в безопасной зоне (например, на поверхности, в щитах, защищенных от попадания опасных смесей). Монтаж в опасной зоне приведет к нарушению безопасности и потере сертификации.
- Соблюдайте правила подключения: Кабели из опасной зоны должны быть экранированные и подключены к соответствующим входам модуля, а кабели в безопасную зону — к выходам. Нарушение полярности или смешение каналов может привести к искажению сигнала или потере изоляции.
- Используйте сертифицированные кабели: Для соединений с датчиками в опасной зоне используйте кабели, сертифицированные для зон 0/1/2 (например, с огнезащитной оболочкой). Это предотвращает распространение пожара или взрыва через кабельные тракты.
- Регулярно проверяйте состояние изоляции: Каждый год выполняйте проверку изоляции с помощью специализированных приборов (например, мегогомметра). Понижение уровня изоляции below 5000 В AC требует замены модуля MTL 8937-HN для сохранения безопасности.
- Не используйте модуль после аварий: Если модуль был подвержен перегрузке, молниевому разряду или механическому повреждению, замените его на новый — скрытые повреждения могут нарушить его защитные функции, даже если внешне он выглядит целым.
