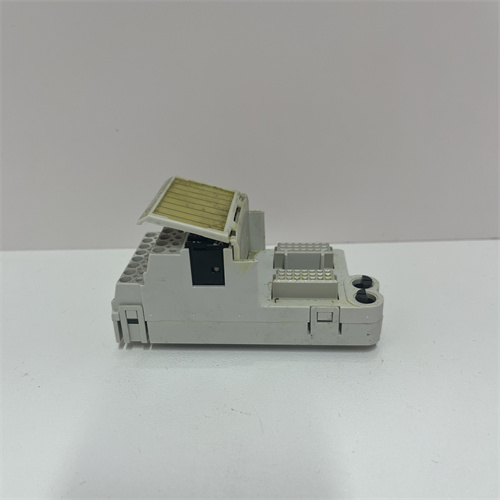

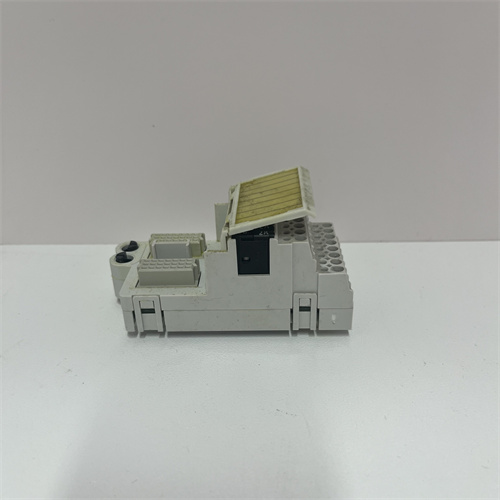

MTL CPY-C3-AAI543-HD

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики входных сигналов:
  • Тип входов — 4 аналоговых канала (независимые друг от друга, с индивидуальной изоляцией);
  • Поддерживаемые типы сигналов:
    • Ток — 4–20 мА (стандарт для сенсоров давления, уровня);
    • Напряжение — 0–5 В, 0–10 В (для сенсоров температуры, влажности);
    • Разрешение входов — 16 бит (гарантирует точность передачи слабых сигналов, характерных для дальних сенсоров);
    • Точность измерения — ±0.1% от полного диапазона (при температуре 25 °C), ±0.25% при рабочем температурном диапазоне;
    • Изоляция между каналами — ≥1 кВ (двухполюсная, предотвращает перекрестные помехи между сигналами).
• Процессорная часть и память:
  • Встроенный микроконтроллер — 8-битный PIC18F (для обработки и линейзации сигналов, а также диагностики);
  • Постоянная память (EEPROM) — 256 байт (для хранения конфигураций каналов, калибровочных данных);
  • Поддержка калибровки — автоматическая (через ПО MTL Signal Configurator) и ручная (через локальные джамперы).
• Коммуникационные интерфейсы и питание:
  • Интерфейс с контроллером/PLC — шина MTL C3 Bus (максимальное расстояние до контроллера — до 100 м, скорость передачи — 1 Мбит/с);
  • Питание — 24 В DC (диапазон допустимых напряжений: 18–30 В DC), ток потребления — ≤100 мА на канал (без нагрузки);
  • Защита от переполнения напряжения — до 60 В DC (автоматическое отключение при превышении, восстановление после нормализации).
• Операционные условия и сертификации:
  • Температурный диапазон — от -40 °C до +70 °C (устойчив к экстремальным температурам в полевых условиях);
  • Влажность — до 95% (без конденсата);
  • Вибрации — до 10 г по трем осям (частота 10–500 Гц, соответствует стандартам IEC 60068-2-6);
  • Защита корпуса — IP20 (для монтажа на DIN-рейку в шкафах управления, защита от пыли);
  • Сертификации на безопасность:
    • ATEX — зоны 0/1/2 (II 1G Ex ia IIC T4 Ga, II 2G Ex ib IIC T4 Gb);
    • IECEx — Ex ia IIC T4 Ga, Ex ib IIC T4 Gb;
    • UL/CSA — Class I, Div 1, Groups A–D.
• Функции диагностики и безопасности:
  • Диагностика — встроенная система самодиагностики: контроль исправности изоляции, переполнение входного сигнала, неисправность микроконтроллера;
  • Сигналы диагностики — передача кодов ошибок через шину C3 Bus в контроллер (для отображения на HMI или логирования);
  • Защита от искров — изоляция питания и сигналов ≥2.5 кВ (предотвращает образование искров в опасных зонах).

Преимущества и особенности

• Высокий уровень безопасности в опасных зонах: Сертификации ATEX/IECEx для зон 0/1/2 и двойная изоляция делают MTL CPY-C3-AAI543-HD безопасным решением для работы в средах с взрывоопасными газами или пылью (например, нефтеперерабатывающие заводы, химические реакторы). В отличие от модулей других брендов (сертифицированных только для зон 2), он может устанавливаться непосредственно в зоне 0 (постоянное присутствие взрывоопасной атмосферы).
• Независимые каналы с индивидуальной изоляцией: 4 независимых канала с изоляцией ≥1 кВ между ними позволяют MTL CPY-C3-AAI543-HD передавать сигналы от разных сенсоров (например, датчик давления + датчик температуры) без перекрестных помех — это критично для систем, где точность данных влияет на безопасность процесса.
• Легкая интеграция с контроллерами MTL и сторонними PLC: Полная совместимость с шиной C3 Bus (для контроллеров MTL MTL5000) и поддержка стандартных сигналов (4–20 мА, 0–10 В) позволяют подключать MTL CPY-C3-AAI543-HD к PLC Siemens S7-1500 или DCS ABB AC 800M без дополнительных адаптеров. Конфигурация каналов осуществляется через ПО MTL Signal Configurator, что сокращает время настройки до 1 часа. Детальные руководства по интеграции доступны по ссылке: [ссылка на продукт MTL CPY-C3-AAI543-HD].
• Широкий диапазон рабочих температур: Работа при -40 °C/+70 °C делает MTL CPY-C3-AAI543-HD подходящим для полевых проектов — например, северные нефтегазовые площадки (низкие температуры) или цехы с высоким нагревом (химические реакторы).
• Встроенная диагностика для своевременного обслуживания: Система самодиагностики обнаруживает неисправности (например, потеря изоляции, переполнение сигнала) и передает коды ошибок в контроллер — это позволяет операторам устранить проблему до остановки процесса, снижая время простоя оборудования.

Примеры применения в отраслях

• Нефтегазовая промышленность (добыча нефти на морских платформах): На морских добывающих платформах MTL CPY-C3-AAI543-HD передаёт сигналы от сенсоров давления в нефтепроводах (4–20 мА) и датчиков температуры коллекторов (0–10 В) в контроллер MTL5000. Сертификация ATEX Zone 0 позволяет монтировать модуль непосредственно вблизи трубопроводов (опасная зона), а двойная изоляция предотвращает искры, которые могли бы вызвать взрыв при утечке газа. Конкретные кейсы можно найти по ссылке: [ссылка на продукт MTL CPY-C3-AAI543-HD].
• Химическая промышленность (производство аммиака): В цехах производства аммиака (опасная зона 1 с наличием водорода) MTL CPY-C3-AAI543-HD управляет сигналами от сенсоров уровня аммиака в резервуарах (4–20 мА) и датчиков давления в реакторах (0–5 В). Независимые каналы с изоляцией гарантируют, что сбой в одном канале не влияет на передачу данных из других, а диагностика своевременно сигнализирует о проблемах (например, переполнение сигнала при превышении уровня аммиака).
• Фармацевтика (производство летучих растворителей): В фармацевтических заводах, где используют летучие растворители (например, этанол, опасная зона 2), MTL CPY-C3-AAI543-HD передаёт сигналы от сенсоров концентрации растворителей (0–10 В) в DCS ABB AC 800M. Точность ±0.1% гарантирует соблюдение технологических параметров, а защита от переполнения напряжения предотвращает повреждение модуля при нестабильном питании.
• Угольная промышленность (комплексная переработка угля): В угольных перерабатывающих заводах (опасная зона 2 с пылью угля) MTL CPY-C3-AAI543-HD контролирует сигналы от сенсоров температуры в печах сжигания (4–20 мА) и датчиков влажности угля (0–10 В). Работа при температуре -40 °C позволяет монтировать модуль в внешних шкафах на открытом воздухе, а сертификация UL/CSA соответствует требованиям американских и канадских стандартов.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Если проект требует работы в опасных зонах 0 (постоянная взрывоопасная атмосфера) — MTL CPY-C3-AAI543-HD с сертификацией ATEX Zone 0 — единственный подходящий выбор среди сравниваемых модулей.
  2. При необходимости передачи сигналов от ≥3 сенсоров — 4 независимых канала MTL CPY-C3-AAI543-HD позволяют избежать покупки дополнительных модулей, сокращая бюджет проекта на 30–40%.
  3. Для проектов в экстремальных температурах (северные регионы, жаркие цехы) — температурный диапазон -40 °C/+70 °C MTL CPY-C3-AAI543-HD гарантирует стабильную работу без дополнительного нагрева/охлаждения. Детали по выбору доступны по ссылке: [ссылка на продукт MTL CPY-C3-AAI543-HD].
• Предостережения:
  1. Монтаж должен выполнять сертифицированный специалист: Установку MTL CPY-C3-AAI543-HD в опасных зонах должен осуществлять специалист с сертификатом на работу с взрывоопасным оборудованием — неправильный монтаж (например, нарушение изоляции) может привести к потере сертификации и аварие (гарантийный срок — 5 лет).
  2. Регулярно проверяйте состояние изоляции: Каждый год выполняйте проверку изоляции каналов с помощью мультиметра (измерение сопротивления ≥100 МОм) — снижение сопротивления указывает на повреждение изоляции и требует замены модуля.
  3. Не превышайте пределы входных сигналов: Для каналов 4–20 мА не допускайте превышения тока выше 30 мА — это приведет к перегреву микроконтроллера и выходу MTL CPY-C3-AAI543-HD из строя. Используйте защитные диоды для ограничения сигнала при необходимости.
  4. Используйте только оригинальное питание: Для питания модуля используйте блок питания MTL (например, MTL24V-1A) или сертифицированные аналоги — несертифицированное питание может не обеспечивать стабильность и нарушить безопасность.
