Описание
NI 781044-01 — это современный релевой коммутатор от компании National Instruments (NI), разработанный для систем промышленного контроля и автоматизации, где требуется гибкая и надежная коммутация сигналов. Он прекрасно интегрируется с контроллерами PLC, обеспечивая программное управление соединениями в сложных тестовых и производственных линиях.
Описание продукта

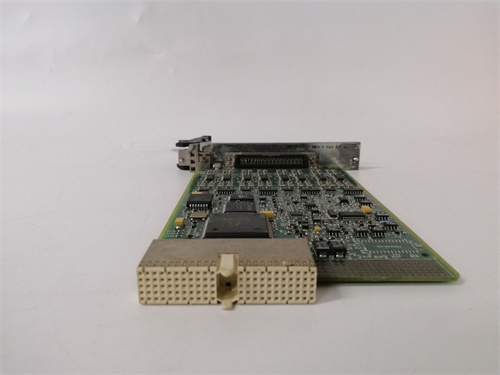

NI 781044-01 относится к серии модулей для плат NI PXIe, что гарантирует ему высокую скорость коммуникации и совместимость с современными вычислительными системами. Этот модуль представляет собой матричный коммутатор с релевыми контактами, предназначенный для организации гибких связей между множеством источников сигналов и измерительным оборудованием. Благодаря компактному дизайну и защитным элементам NI 781044-01 стабильно работает в условиях электромагнитных помех, характерных для промышленных помещений, и выдерживает длительные циклы эксплуатации. Дополнительную информацию о спецификации вы можете найти на NI 781044-01.
Параметры продукта
- Тип модуля: релевая коммутационная матрица
- Конфигурация матрицы: 32×8 (32 источника, 8 измерительных каналов)
- Тип контактов: реле с золотым покрытием (для низкоомных и аналоговых сигналов)
- Максимальное напряжение на контактах: 250 В переменного тока / 300 В постоянного тока
- Максимальный ток через контакт: 1 А
- Время переключения: до 12 мс
- Интерфейс: PXI Express
- Температурный диапазон эксплуатации: 0 °C до +55 °C
- Вес: около 1,5 кг
- Гарантийный срок: 3 года
Преимущества и особенности
- Широкая конфигурация: NI 781044-01 предлагает матрицу 32×8, что позволяет подключать большое количество источников сигналов к нескольким измерительным устройствам, сокращая количество необходимых модулей в системе и упрощая интеграцию с PLC.
- Надежные контакты: реле с золотым покрытием обеспечивают низкое сопротивление (до 40 мОм) и долговечность (до 10 млн переключений), что критично для стабильности измерений в долгосрочных промышленных тестах.
- Легкость программирования: совместим с программным обеспечением NI LabVIEW, что позволяет быстро создавать скрипты для автоматизации коммутации и синхронизации с контроллерами PLC (например, Siemens S7-1200, Allen-Bradley CompactLogix) без ручного вмешательства.
- Защита сигналов: конструкция модуля оснащена экранированием каналов, предотвращая искажения слабых сигналов при переключении, что важно для точных измерений в электромагнитно зашумленных средах.
Примеры применения в областях
- Электроника: в линиях тестирования печатных плат и микросхем, где требуется последовательная проверка разных контактов с использованием одного анализатора сигналов.
- Автомобильная промышленность: в тестах систем бортового компьютера, где сигналы с множества сенсоров (температурных, давления) направляются на измерительное оборудование по очереди.
- Энергетика: в мониторинге распределительных сетей малой мощности, где данные с разных точек сети собираются через один центральный измеритель.
- Лабораторные исследования: в экспериментальных установках для быстрого изменения конфигурации схем при проведении серии экспериментов с разными параметрами.
Сравнение с конкурентами
| Характеристика | NI 781044-01 | Keysight 34921A | Tektronix TPP0200 |
|---|---|---|---|
| Конфигурация матрицы | 32×8 | 32×8 | 16×4 |
| Максимальный ток через контакт | 1 А | 0,5 А | 0,5 А |
| Время переключения | до 12 мс | до 15 мс | до 20 мс |
| Гарантийный срок | 3 года | 2 года | 2 года |
NI 781044-01 выделяется возможностью работы с большим током, более быстрым временем переключения и длительной гарантией, что делает его предпочтительным для промышленных систем с высокими требованиями к надежности и производительности.
Советы по выбору
- Убедитесь, что конфигурация матрицы NI 781044-01 (32×8) соответствует количеству источников и измерительных каналов в вашей системе. При необходимости расширения можно комбинировать несколько модулей в составе шкафа PXIe.
- Проверьте совместимость с вашим измерительным оборудованием: убедитесь, что максимальное напряжение и ток на контактах модуля соответствуют параметрам сигналов (для сигналов выше 250 В рекомендуется использовать внешние изоляторы).
- Оцените условия эксплуатации: при работе в условиях повышенной пыльности используйте шкафы с фильтрацией воздуха для защиты релевых контактов от истирания.
Предостережения
- Монтаж NI 781044-01 должен проводиться только квалифицированными специалистами, чтобы не нарушить целостность контактов PXIe и релевых коммутаций.
- Не переключайте сигналы с напряжением или током, превышающими максимальные параметры модуля, — это может привести к повреждению реле и потере функции.
- Перед началом работы убедитесь, что питание шкафа PXIe соответствует спецификации (220–240 В переменного тока, 50/60 Гц) и стабильно, чтобы избежать сбоев в работе реле.
Для получения подробных руководств по эксплуатации и заказа посетите официальную страницу NI 781044-01.
