Описание

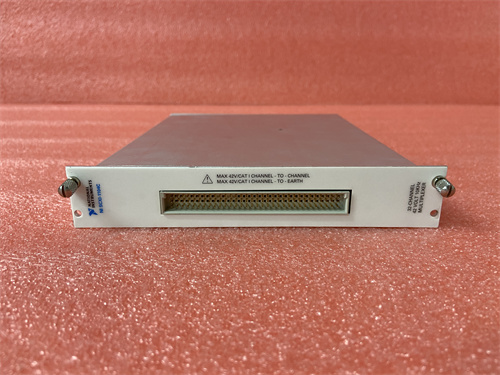

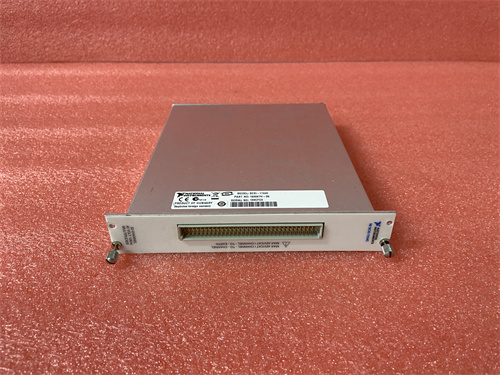

NI 784686-01 — это высокопроизводный модуль для промышленной автоматизации от компании National Instruments (NI), разработанный для систем контроля с повышенными требованиями к скорости и надежности. Он идеально интегрируется с контроллерами PLC, обеспечивая комплексное управление и измерение сигналов в самых разнообразных промышленных средах, от лёгкой промышленности до энергетики.
Описание продукта
NI 784686-01 относится к серии модулей NI PXIe, что гарантирует ему высокую скорость данных и совместимость с современными шкафами автоматизации. Этот модуль сочетает в себе аналоговые входы, цифровые линии и таймеры, что позволяет выполнять как измерения физических параметров, так и управление внешними устройствами без дополнительного оборудования. Благодаря продуманной электронике и защите от электромагнитных помех NI 784686-01 стабильно работает в агрессивных условиях, а его компактный дизайн упрощает монтаж в плотно заполненных шкафах. Дополнительную информацию о спецификации вы можете найти на NI 784686-01.
Параметры продукта
- Тип модуля: многофункциональный (аналоговый вход + цифровые линии + таймеры)
- Количество аналоговых входов: 32 канала (±10 В, 16 бит)
- Максимальная частота дискретизации аналоговых входов: 500 кГц
- Количество цифровых линий: 48 (входов/выходов, настраиваемых)
- Таймеры/счетчики: 8 (32-битных, с поддержкой синхронизации)
- Интерфейс: PXI Express Gen 3
- Питание: через шкаф PXIe (220–240 В переменного тока)
- Температурный диапазон эксплуатации: 0 °C до +55 °C
- Вес: около 1,6 кг
- Гарантийный срок: 3 года
Преимущества и особенности
- Расширенная конфигурация: NI 784686-01 предлагает 32 аналоговых входа и 48 цифровых линий, что позволяет подключать большое количество сенсоров и исполнительных устройств. Это сокращает количество модулей в системе и упрощает интеграцию с контроллерами PLC (например, Siemens S7-1500, Allen-Bradley ControlLogix).
- Высокая скорость обработки: частота дискретизации 500 кГц на аналоговых входах обеспечивает захват быстро меняющихся сигналов (например, вибраций, импульсов), что критично для тестирования электрооборудования и динамических процессов в автопромышленности или аэрокосмике.
- Синхронизация с системами: встроенные таймеры и поддержка сигналов триггера allow precise synchronization with other modules in the PXIe chassis, ensuring coordinated operation in complex test benches and production lines.
- Надежность: канальная изоляция (250 В переменного тока) и защита от перегрузок защищают модуль и подключенное оборудование от повреждений, увеличивая срок службы всей системы.
Примеры применения в областях
- Аэрокосмическая промышленность: в тестах ракетных систем для измерения параметров двигателей и сенсоров полета с высоким временным разрешением.
- Автомобильная промышленность: в полностью автоматизированных линиях сборки для контроля множества датчиков (температура, давление, позиция) и управления роботами.
- Электроника: в линиях контроля качества крупных печатных плат с множеством компонентов, где требуется проверка тысячи контактов за короткое время.
- Энергетика: в системах мониторинга электростанций для контроля параметров генераторов, трансформаторов и защитных реле.
Сравнение с конкурентами
| Характеристика | NI 784686-01 | Keysight M9216A | Tektronix MDO3024 |
|---|---|---|---|
| Количество аналоговых входов | 32 | 16 | 4 |
| Максимальная частота дискретизации | 500 кГц | 250 кГц | 100 кГц |
| Цифровые линии | 48 | 16 | 16 |
| Гарантийный срок | 3 года | 2 года | 2 года |
NI 784686-01 выделяется значительно большим количеством каналов, более высокой скоростью дискретизации и длительной гарантией, что делает его предпочтительным для крупных промышленных систем с высокими требованиями к производительности.
Советы по выбору
- Убедитесь, что количество каналов NI 784686-01 соответствует вашим потребностям — 32 аналоговых входа подходят для систем с множеством сенсоров, но при меньших требованиях можно рассмотреть модули с более компактной конфигурацией.
- Проверьте совместимость с вашим шкафом PXIe: модуль требует поддержки PXIe Gen 3 для достижения максимальной скорости данных.
- Оцените условия эксплуатации: при работе в условиях повышенных вибраций используйте дополнительные крепления, а в условиях высокой влажности — герметичные шкафы.
Предостережения
- Монтаж NI 784686-01 должен проводиться только квалифицированными специалистами при выключенном шкафу, чтобы избежать повреждения контактов PXIe и нарушения изоляции.
- Не подключайте сигналы с напряжением выше ±10 В на аналоговых входах без внешних защитных резисторов — это может привести к поломке модуля.
- Регулярно обновляйте драйверы и прошивку через NI Measurement & Automation Explorer (MAX) для обеспечения стабильной работы и совместимости с новыми контроллерами PLC.
Для получения подробных руководств по эксплуатации и заказа посетите официальную страницу NI 784686-01.
