Описание

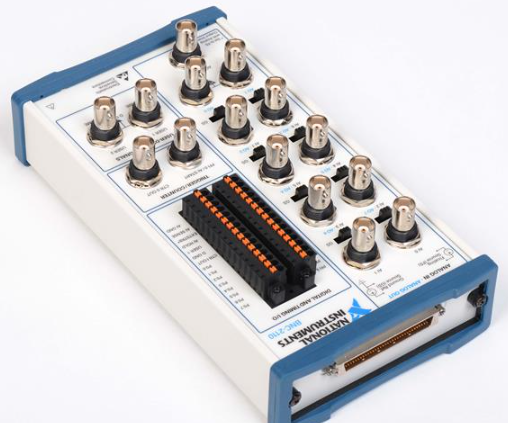

NI BNC-2110 — это универсальный адаптерный модуль от компании National Instruments (NI), разработанный для удобного подключения сенсоров и актуаторов к платам данных acquistion (DAQ) серии NI. Он широко используется в лабораторных исследованиях, промышленных тестах и образовательных целях, где требуется точная конвертация и обработка аналоговых и дискретных сигналов.
Описание продукта
Модуль NI BNC-2110 оснащен множеством разъемов BNC и терминалов для подключения различных типов сигналов: аналоговых входов/выходов, дискретных сигналов и таймеров. Например, в исследовательских лабораториях по электронике NI BNC-2110 связывает датчики температуры и напряжения с платой NI DAQ, обеспечивая стабильную передачу сигналов с минимальной искажениями. Благодаря встроенным фильтрам и защитным резисторам NI BNC-2110 защищает чувствительные компоненты плат DAQ от перегрузок и электромагнитных помех, что критично для точности измерений.
NI BNC-2110 совместим с большинством плат NI DAQ (например, NI USB-6000, PCIe-6363) через стандартный разъем 68-контактный SCSI-II, что упрощает интеграцию в существующие системы. Он оснащен светодиодными индикаторами состояния каждого канала, что позволяет быстро отслеживать наличие сигнала и выявлять неисправности в цепи. Модуль имеет компактный корпус, который можно монтировать на стол или крепить на стену, что удобно для лабораторных условий.
Корпус NI BNC-2110 изготовлен из металла с антистатическим покрытием, класс защиты IP20, обеспечивая защиту от пыли и механических повреждений. Он функционирует в диапазоне температур от 0°C до +50°C, выдерживая вибрации до 5 Гц. Сертификация на соответствие стандартам CE и UL 61010 подтверждает его безопасность при использовании в лабораторных и промышленных условиях.
Технические параметры
- Тип устройства: Адаптерный модуль для подключения сигналов к платам DAQ.
- Количество каналов: 16 аналоговых входов, 2 аналоговых выхода, 8 дискретных входов/выходов, 2 таймера/ счетчика.
- Типы сигналов: Аналоговые (±10 В, ±5 В, 0–20 мА), дискретные (TTL).
- Фильтрация: Пропускные фильтры для аналоговых сигналов (10 кГц).
- Соединение с DAQ: 68-контактный разъем SCSI-II.
- Напряжение питания: от платы DAQ (не требует внешнего источника).
- Габариты: 220 мм (ширина) × 150 мм (высота) × 80 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: 0°C — +50°C.
- Сертификаты: CE, UL 61010, RoHS.
Преимущества и особенности
- Универсальность: NI BNC-2110 поддерживает множество типов сигналов, что делает его подходящим для разнообразных экспериментов и тестов.
- Защита сигналов: Встроенные фильтры и защитные элементы предотвращают искажения и повреждения плат DAQ.
- Простота использования: Светодиодные индикаторы и стандартные разъемы упрощают подключение и диагностику.
- Совместимость: Идеально работает с платами NI DAQ, обеспечивая полную синхронизацию и максимальную точность.
Примеры применения
- Лабораторные исследования: В физических экспериментах NI BNC-2110 собирает данные от сенсоров ускорения и магнитных полей, передавая их на компьютер для анализа с помощью ПО NI LabVIEW.
- Промышленные тесты: На производственных линиях электроники он проверяет параметры светодиодных модулей (ток, напряжение), автоматизируя процесс контроля качества.
- Образование: В вузах NI BNC-2110 используется в лабораториях автоматизации для обучения студентов работе с системами данных acquistion и сигнальной обработкой.
Сравнение с конкурентами
По сравнению с аналогами от Advantech (USB-4711) и Measurement Computing (USB-1608G), NI BNC-2110 выделяется лучшей совместимостью с ПО NI LabVIEW и более широким спектром поддерживаемых сигналов. Также его встроенные фильтры обеспечивают более чистую передачу сигналов, что важно для высокоточных измерений.
Советы по выбору и предостережения
- Совместимость с DAQ: Выбирайте NI BNC-2110 если используется платформа NI DAQ с 68-контактным разъемом; для моделей с другим интерфейсом рассмотрите адаптеры NI BNC-2120.
- Установка: Размещайте модуль на расстоянии от источников электромагнитных помех (трансформаторов, двигателей) для минимизации искажений сигналов.
- Обслуживание: Регулярно проверяйте состояние разъемов и кабелей, особенно при частом подключении/отключении; избегайте механических нагрузок на разъемы.
- ПО: Для максимальной эффективности используйте последнюю версию NI LabVIEW, поддерживающую все функции модуля.
NI BNC-2110 — это надежный и универсальный адаптер, который упрощает работу с системами данных acquistion, подтверждая технологическое лидерство National Instruments в области измерительных технологий.
BNC-2110
