Описание

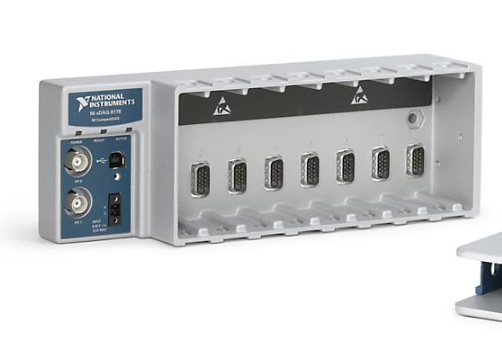

NI CDAQ-9178 — это высокопроизводительное шасси CompactDAQ производства National Instruments (NI), предназначенное для решения масштабных задач сбора данных и автоматического контроля в промышленных и научных условиях. Оно сочетает максимальную расширяемость, высокую надежность и точную синхронизацию, выступая ключевым элементом для интеграции множества модулей I/O (аналоговых, цифровых, температурных, счетчиков) в единую систему. NI CDAQ-9178 идеально подходит для автомобильной промышленности, энергетики, электроники и крупных научных лабораторий, благодаря полной совместимости с программным обеспечением NI LabVIEW и широким рядом модулей CompactDAQ.
Описание продукта
NI CDAQ-9178 отличается от менее мощных шасси NI (например, CDAQ-9174) максимальным количеством слотов — 14, что позволяет подключать одновременно модули разных типов и обслуживать сложные производственные линии или многоканальные экспериментальные установки без использования нескольких устройств. Шасси поддерживает монтаж на DIN-рейк и настольное размещение, а также оснащено универсальной системой питания (100–240 В АС) с опцией резервированного питания — это гарантирует непрерывную работу даже при нестабильном электроснабжении, критично для промышленных процессов с нулевым допуском к простою.
Особенностью NI CDAQ-9178 является высокоскоростной интерфейс Gigabit Ethernet и продвинутая технология NI Sync, которая обеспечивает синхронизацию с другими устройствами CompactDAQ с точностью до наносекунд. Это критично для задач, требующих одновременного сбора данных из десятков источников (например, тестирование комплексных систем автомобиля или мониторинг распределительных сетей электроэнергии). Также NI CDAQ-9178 имеет повышенную устойчивость к электромагнитным помехам (соответствие стандарту EN 61326-1) и широкий диапазон рабочих температур (0 °C до +55 °C), что позволяет ему работать в суровых промышленных средах — например, на производственных площадях с высоким уровнем помех или в тестовых стендах с переменными условиями.
Для удобства конфигурации NI CDAQ-9178 управляется через программное обеспечение NI LabVIEW, NI LabWindows/CVI, Python или .NET API — через эти платформы пользователи настраивают параметры модулей, задают логику сбора данных и визуализируют результаты в реальном времени. В практическом применении NI CDAQ-9178 часто используется в автомобильных тестовых центрах (комплексное тестирование систем безопасности и двигателей), крупных электростанциях (мониторинг параметров турбин и котлов) и научных лабораториях (многоканальное измерение физических параметров в экспериментах). Дополнительно NI CDAQ-9178 имеет сертификации CE, FCC и UL, подтверждающие соответствие международным стандартам безопасности и электромагнитной совместимости.
Технические параметры
- Тип устройства: Шасси CompactDAQ с максимальной расширяемостью
- Характеристики слотов: 14 слотов для модулей CompactDAQ (совместим с модулями NI 9000/9100/9200/9400/9500/9600 серий)
- Интерфейсы связи:
- Основной: Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) — для высокоскоростной передачи данных и удаленного управления
- Дополнительный: USB 2.0 (опционально, через адаптер) — для локальной настройки
- Питание:
- Входной диапазон: 100–240 В АС (50/60 Гц)
- Максимальная потребляемая мощность: 150 Вт (для шасси и модулей)
- Поддержка резервированного питания (через модуль NI 9185)
- Устойчивость и эксплуатационные условия:
- Температурный диапазон: 0 °C до +55 °C (рабочий), -40 °C до +85 °C (хранение)
- Иммунитет к помехам: EN 61326-1 (индустриальное окружение), импульсные помехи ±4 kV
- Уровень защиты корпуса: IP20 (для монтажа в защищенные шкафы)
- Совместимость:
- Программное обеспечение: NI LabVIEW, NI LabWindows/CVI, Python, .NET, MATLAB
- Модули I/O: NI 9205 (AI, 32 канала), NI 9401 (DI/DO, 32 канала), NI 9219 (температура, 16 каналов), NI 9361 (счетчик, 4 канала), NI 9263 (AO, 8 каналов), NI 9602 (интерфейс CAN)
Преимущества и особенности
- Максимальная расширяемость: 14 слотов в NI CDAQ-9178 позволяют подключать модули любого типа (AI/AO/DI/DO/температура/CAN), что устраняет необходимость в нескольких устройствах и упрощает интеграцию сложных систем.
- Высокоскоростная передача данных: Gigabit Ethernet гарантирует передачу больших объемов данных (например, с высокой частотой выборки) без задержек — критично для реального контроля промышленных процессов.
- Точная синхронизация: Технология NI Sync обеспечивает синхронизацию с другими устройствами CompactDAQ с точностью до наносекунд, что важно для многоканальных экспериментов и тестов.
- Резервированное питание: Опция резервирования гарантирует непрерывную работу NI CDAQ-9178 при нестабильном электроснабжении — критично для промышленных задач с нулевым допуском к простою.
- Широкая совместимость: Интеграция с популярными языками программирования и модулями CompactDAQ упрощает адаптацию системы под конкретные задачи (от тестирования компонентов до автоматизации производственных линий).
Примеры применения в областях автоматизации
- Автомобильная промышленность (Тестовые центры): В автотестовом центре NI CDAQ-9178 используется для комплексного тестирования систем автомобиля (ABS, двигатель, электроника): к 14 слотам подключены модули NI 9205 (измерение тока/напряжения в 32 точках), NI 9401 (считывание 32 цифровых сигнала от датчиков), NI 9219 (контроль температуры в 16 точках двигателя) и NI 9602 (обмен данными по CAN с электроникой автомобиля). Через LabVIEW операторы собирают данные в реальном времени, анализируют безопасность и эффективность системы.
- Энергетика (Крупные электростанции): В ТЭС с мощностью 2 ГВт NI CDAQ-9178 мониторит параметры турбин и котлов: модули NI 9205 (измерение трехфазного напряжения/тока), NI 9219 (контроль температуры обмоток), NI 9401 (считывание сигналов от защитных систем) и NI 9361 (счет частоты вращения турбины) синхронизируются через NI Sync. Данные передаются на центральный контроллер через Gigabit Ethernet, операторы отслеживают режимы работы и предотвращают аварии.
- Электроника (Массовое производство): В заводе по производству электроники NI CDAQ-9178 контролирует 10 линий сборки печатных плат: модули NI 9401 (проверка 32 контакта на каждой плате), NI 9205 (измерение параметров цепей) и NI 9263 (управление паяльными станциями) обрабатывают данные одновременно. Система автоматически отсекает некачественные платы и формирует отчеты о производительности.
Сравнение с конкурентами
| Параметр | NI CDAQ-9178 | Аналог 1 (Keysight DAQ970A) | Аналог 2 (Agilent 34970A) |
|---|---|---|---|
| Количество слотов | 14 (расширяемые) | 20 (фиксированные каналы) | 20 (фиксированные каналы) |
| Тип интерфейса | Gigabit Ethernet + USB | GPIB + Ethernet (100 Мбит/с) | GPIB + Ethernet (100 Мбит/с) |
| Синхронизация | Да (NI Sync, наносекунды) | Нет | Нет |
| Максимальная мощность | 150 Вт | 120 Вт | 110 Вт |
| Поддержка резервированного питания | Да (опционально) | Нет | Нет |
Советы по выбору и предостережения
Советы по выбору
- По масштабу задачи: Если вам нужно обрабатывать ≥8 модулей или управлять сложными системами (например, тестовые стенды автомобилей, мониторинг электростанций), выбирайте NI CDAQ-9178 — его 14 слотов обеспечат достаточную расширяемость.
- По требованиям к надежности: Для промышленных процессов с нулевым допуском к простою этот шасси предпочтителен, благодаря опции резервированного питания.
- По программным инструментам: Если вы используете NI LabVIEW или Python, NI CDAQ-9178 гарантирует полную интеграцию — нет необходимости в дополнительных драйверах.
Предостережения
- Совместимость модулей: Убедитесь, что модули CompactDAQ соответствуют серии 9xxx — старые модули (7xxx) не будут работать с NI CDAQ-9178.
- Потребляемая мощность: Не превышайте 150 Вт — суммарная мощность модулей не должна превышать 130 Вт (остальные 20 Вт — для шасси).
- Кабелирование: Для Ethernet используйте кабели Cat6 или выше — это гарантирует стабильную Gigabit-передачу и уменьшает помехи.
- Диагностика: Раз в 6 месяцев проверяйте слоты и интерфейсы через NI MAX — это выявит контактные проблемы или деградацию компонентов.
