Описание

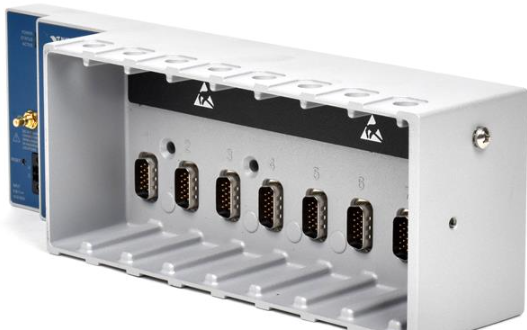

NI CDAQ-9189 — это высокопроизводительное шасси CompactDAQ производства National Instruments (NI), специализирующееся на отказоустойчивости и расширении возможностей для критических промышленных и научных задач. Оно сочетает в себе 8 слотов для модулей I/O, встроенную резервировку питания и расширенные интерфейсы связи, выступая ключевым элементом для систем сбора данных и автоматического контроля в энергетике, автомобильной промышленности и крупных лабораториях. В составе автоматизационных схем NI CDAQ-9189 легко интегрируется с программным обеспечением NI LabVIEW, гарантируя гибкость и стабильность в реальном времени.
Описание продукта
NI CDAQ-9189 отличается от базовых шасси CompactDAQ (например, CDAQ-9174) встроенной двойной резервировкой питания — это позволяет ему автоматически переключаться между двумя источниками (основным и резервным) за ≤1 мс при отказе основного, предотвращая остановку процессов с нулевым допуском к простою. Шасси имеет 8 слотов для модулей CompactDAQ серии 9xxx, поддерживая одновременно аналоговые (AI/AO), цифровые (DI/DO) и специализированные (температура, счетчики) сигналы — достаточно для обслуживания средних производственных линий или многоканальных экспериментов.
Особенностью NI CDAQ-9189 является расширенный набор интерфейсов: Gigabit Ethernet (для высокоскоростной передачи данных)，USB 3.0 (для локальной настройки) 和 опциональный интерфейс Wi-Fi (для удаленного доступа в труднодоступных зонах)。 NI CDAQ-9189 подходит для распределенных систем — например, мониторинг нескольких тестовых стендов автомобилей или параметров распределительных сетей электроэнергии. Также NI CDAQ-9189 включает встроенную систему диагностики: 它 непрерывно контролирует состояние слотов, температуру компонентов и параметры питания, передавая данные об ошибках в NI LabVIEW или NI MAX (Measurement & Automation Explorer)，позволяя операторам быстро локализовать проблемы.
Для удобства эксплуатации NI CDAQ-9189 поддерживает монтаж на DIN-рейк и настольное размещение, а также имеет повышенную устойчивость к электромагнитным помехам (соответствие стандарту EN 61326-1) — это позволяет ему работать в суровых промышленных условиях (например, на производственных площадях с высоким уровнем помех). В практическом применении NI CDAQ-9189 часто используется в электростанциях (мониторинг параметров турбин), автотестовых центрах (комплексное тестирование систем безопасности) и научных лабораториях (многоканальное измерение физических параметров). Дополнительно NI CDAQ-9189 имеет сертификации CE, FCC и UL, подтверждающие соответствие международным стандартам безопасности.
Технические параметры
- Тип устройства: Шасси CompactDAQ с встроенной резервировкой питания
- Характеристики слотов: 8 слотов для модулей CompactDAQ (совместимы с NI 9000/9200/9400/9500/9600 серий)
- Интерфейсы связи:
- Основной: Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) — для передачи данных и удаленного управления
- Дополнительные: USB 3.0 (для локальной настройки), опциональный Wi-Fi (802.11 a/b/g/n/ac)
- Питание:
- Входные источники: 2 независимых (основной + резервный), 100–240 В АС или 24–48 В DC
- Время переключения: ≤1 мс
- Максимальная потребляемая мощность: 120 Вт (шасси + модули)
- Устойчивость и эксплуатационные условия:
- Температурный диапазон: -20 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Иммунитет к помехам: EN 61326-1 (индустриальное окружение), импульсные помехи ±4 kV
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Совместимость:
- Программное обеспечение: NI LabVIEW, NI MAX, Python, .NET, MATLAB
- Модули I/O: NI 9205 (AI, 32 канала), NI 9401 (DI/DO, 32 канала), NI 9219 (температура, 16 каналов), NI 9361 (счетчик, 4 канала), NI 9602 (CAN-интерфейс)
Преимущества и особенности
- Встроенная резервировка питания: NI CDAQ-9189 переключается между источниками за ≤1 мс, предотвращая остановку критических процессов — критично для энергетики и автотестирования.
- Расширенные интерфейсы: Поддержка Gigabit Ethernet, USB 3.0 и опционального Wi-Fi расширяет возможности подключения, удобно для распределенных и удаленных систем.
- 8 слотов для модулей: Позволяет подключать разные типы модулей (AI/AO/DI/DO/температура) одновременно, устраняя необходимость в нескольких устройствах.
- Продвинутая диагностика: Контроль состояния слотов и питания с передачей ошибок в LabVIEW позволяет операторам предотвратить отказы, а не только устранить их.
- Устойчивость в суровых условиях: Работа в диапазоне -20…+60 °C и иммунитет к помехам делают NI CDAQ-9189 подходящим для промышленных и полевых условий.
Примеры применения в областях автоматизации
- Энергетика (Распределительные сети): В сети электроэнергии NI CDAQ-9189 мониторит параметры напряжения и тока в 8 точках распределения: к слотам подключены модули NI 9205 (AI, для измерения трехфазного напряжения) и NI 9401 (DI, для считывания сигналов от защитных реле). Встроенная резервировка питания защищает систему от отключений, а Gigabit Ethernet передает данные на центральный сервер для анализа нагрузки.
- Автомобильная промышленность (Тестовые стенды): В автотестовом центре NI CDAQ-9189 тестирует системы двигателя автомобиля: модули NI 9205 (измерение тока в топливной системе), NI 9219 (контроль температуры цилиндров) и NI 9602 (обмен данными по CAN) собирают данные в реальном времени. Опциональный Wi-Fi позволяет инженерам отслеживать тесты удаленно, а резервировка питания предотвращает потерю данных при сборе электроэнергии.
- Научные лаборатории (Многоканальные эксперименты): В физической лаборатории NI CDAQ-9189 собирает данные о реакциях материалов при высоких температурах: 4 модуля NI 9219 (температура) и 4 модуля NI 9205 (напряжение) синхронизируются через NI Sync, а USB 3.0 обеспечивает быструю запись данных на локальный диск.
Сравнение с конкурентами
| Параметр | NI CDAQ-9189 | Аналог 1 (Keysight DAQ970A) | Аналог 2 (Agilent 34970A) |
|---|---|---|---|
| Количество слотов | 8 (расширяемые) | 20 (фиксированные каналы) | 20 (фиксированные каналы) |
| Резервировка питания | Встроенная (≤1 мс) | Отсутствует | Отсутствует |
| Интерфейсы | Gigabit Ethernet + USB 3.0 + опц. Wi-Fi | Ethernet (100 Мбит/с) + GPIB | Ethernet (100 Мбит/с) + GPIB |
| Температурный диапазон | -20…+60 °C | 0…+55 °C | 0…+55 °C |
| Совместимость с LabVIEW | Полная | Ограниченная | Ограниченная |
Советы по выбору и предостережения
Советы по выбору
- Для критических процессов: Если ваша система требует отказоустойчивости (энергетика, автотестирование), выбирайте NI CDAQ-9189 — встроенная резервировка питания предотвращает остановки.
- Для распределенных систем: При необходимости удаленного доступа (труднодоступные зоны) опция Wi-Fi делает этот шасси предпочтительнее аналогов.
- Для многоканальных задач: Если нужно обрабатывать 4–8 модулей разных типов, 8 слотов NI CDAQ-9189 обеспечат достаточную расширяемость без лишнего оборудования.
Предостережения
- Совместимость модулей: Используйте только модули CompactDAQ серии 9xxx — старые модели (например, 7xxx) не поддерживаются NI CDAQ-9189.
- Питание: Не превышайте максимальную мощность (120 Вт) — суммарная мощность модулей не должна превышать 100 Вт (остальные 20 Вт — для шасси).
- Wi-Fi-конфигурация: При использовании опционального Wi-Fi размещайте шасси на расстоянии ≤30 м от точки доступа — это гарантирует стабильную связь.
- Диагностика: Раз в 3 месяца проверяйте состояние слотов и резервированного питания через NI MAX — это выявит контактные проблемы или снижение производительности компонентов.
