NI CFP-AO-210

Описание

Описание продукта NI CFP-AO-210

Параметры продукта NI CFP-AO-210

• Тип модуля: Аналоговый выходной модуль (Analog Output Module)
• Количество каналов: 4 канала
• Поддерживаемые сигналы:
  • 0–10 V, ±10 V (дифференциальный/монародный выход)
  • 4–20 mA, 0–20 mA (.current loop)
• Разрешение: 16-битное ЦАП с погрешностью ±0.02% FS
• Частота обновления: до 5 кГц (каждому каналу)
• Интерфейсы управления:
  • Ethernet (10/100 Мбит/с) для сетевой связи
  • RS-485 (для последовательной коммуникации)

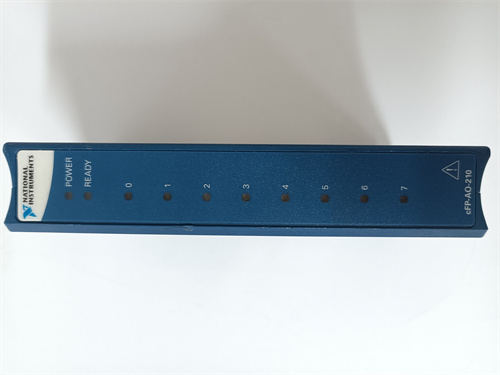

  • LED-индикаторы (состояние каналов, ошибки)
• Вольтаж питания: DC 24V (±10%)
• Температурный диапазон работы: -20°C до +55°C
• Стандарт защиты: IP20 (для вшкадной установки)

Преимущества и особенности NI CFP-AO-210

• Высокая точность и стабильность: Модель NI CFP-AO-210 обеспечивает 16-битное разрешение и погрешность ±0.02%, что позволяет точно передавать управляющие сигналы для регулирования давления, температуры или расхода в технологических процессах. Встроенные фильтры снижают помехи и обеспечивают плавный переход между значениями.
• Быстрая скорость отклика: Частота обновления до 5 кГц позволяет реагировать на изменения в реальном времени, что критично для процессов с высокой динамикой, таких как регулировка скорости в электродвигателях илиный контролах роботов.
• Гибкость конфигурации: Каждый канал можно настроитьно на тип сигнала (Например, 4–20 mA для дозировочного клапана или 0–10 V для伺ов привода), что упрощает интеграцию разнообразных устройств в единую систему.
• Совместимость с экосистемой NI: Полностью совместим с контроллерами NI CompactFieldPoint, программным обеспечением LabVIEW и платформой NI SystemLink, позволяя создавать komplexные решения с возможностью zentralного мониторинга и.Diagnostics.

Приложение NI CFP-AO-210 в отраслях

• Химическая промышленность:
  • Регулирование подачи реагентов в реакторы через сигналы 4–20 mA на дозировочные клапаны.
  • Контроль температуры в печах для синтеза полимеров посредством выходов 0–10 V для термостатических устройств.
• Энергетическая сфера:
  • Регулирование частоты в генераторах электростанций черезвольт-ampaжные преобразователи.
  • Управление подачей водяного пара в турбинах путем регулирования开вентилей на основе сигналов от NI CFP-AO-210.
• Робототехника и автоматизация:
  • Контроль скорости и положения в сервоприводах роботов-подборщиков через ±10 V сигналы.
  • Регулирование давления в пневматических системах для автоматизированных линий сборки.
• Исследовательская деятельность:
  • Генерация управляющих сигналов для лабораторных установок в экспериментах по химии и физике.
  • Контроль параметров в термостатических чанах и концентрационных-reactорах для научных исследований.

Сравнение с конкурентами NI CFP-AO-210

• Вышея частота обновления: 5 кГц по сравнению с 1–2 кГц у конкурентов, что делает его пригодным для реального времени control высокочастотных процессов.
• Интеграция с LabVIEW: Встроенная поддержка графического программирования LabVIEW позволяет создавать пользовательские алгоритмы.Controlа и интерфейсы быстрее, в то время как конкуренты часто требуют дополнительных сред разработки.
• Расширенный диапазон рабочих температур: От -20°C до +55°C по сравнению с -10°C до +50°C у многих конкурентов, что расширяет возможности использования в экстремальных условиях.

Рекомендации по выбору и предостережения

• Выбор: NI CFP-AO-210 подходит для проектов, требующихного и быстрого аналогового контроля в химической промышленности, энергетике и робототехнике. Рекомендуется использовать в системах, где совместимость с NI CompactFieldPoint и możliwoсть программирования в LabVIEW имеют решающее значение.
• Предостережения:
  • Убедитесь, что питание модуля соответствует DC 24V ±10%, и используйте экранированные кабели для аналоговых выходов, особенно при длине кабеля более 50 м, чтобы предотвратить электромагнитное помех.
  • Для.current loop сигналов (4–20 mA) 500 Ом, чтобы избежать падения напряжения и искажения сигнала.
  • При монтаже в industriальном шкафу обеспечить интервал 30 мм вокруг модуля для вентиляции; при температурах выше +50°C рекомендуется дополнительный вентилятор.
  • Регулярно проверять LED-индикаторы: зеленый индикатор указывает на нормальную работу канала, а красный сигнализирует о неисправности (например, ).
  • Перед началом эксплуатациимодуль с эталонными приборами, особенно если используется для критических процессов, чтобы обеспечить точностьа
