Описание

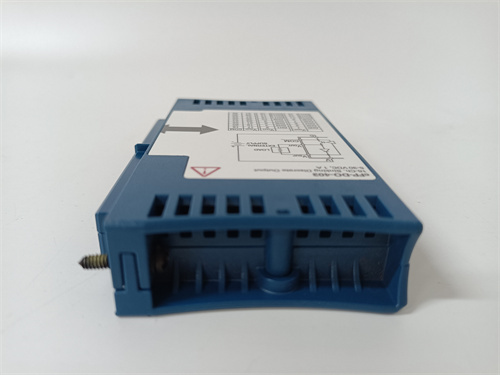

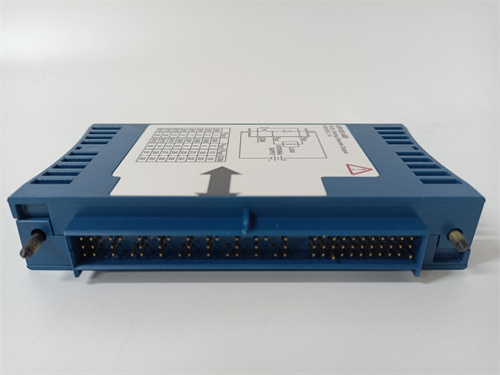

NI CFP-DO-400：Детальный обзор промышленного модуля цифровых выходов

Технические параметры продукта

• Тип устройства: Промышленный модуль цифровых выходов (DO) с релейными контактами, предназначенный для управления исполнительными механизмами в системах NI CompactFieldPoint.
• Параметры цифровых выходов:
  • Количество каналов: 8 независимых цифровых выходных каналов, каждый с релейными контактами (Form C — коммутаторный контакт: нормально разомкнутый (NO) и нормально замкнутый (NC)).
  • Тип реле: Мелкосиловые реле с сухими контактами, максимальная коммутируемая нагрузка на канал — 250 ВАЦ / 30 ВDC, максимальный коммутируемый ток — 2 А на контакт (при условии правильного охлаждения).
  • Время реакции: Задержка включения реле ≤5 мс, задержка отключения ≤3 мс — обеспечивает быстрый отклик на команды контроллера.
  • Степень изоляции: Электрическая изоляция между каналами и между каналами и шиной питания ≥2 кВ АЦ (1 мин) — защита от кросс-талка (перехвата сигнала) и электромагнитных помех (ЭМП).
• Электрические параметры:
  • Питание: 24 ВDC (от шасси NI CompactFieldPoint или внешнего источника), потребляемая мощность ≤10 Вт при полной нагрузке (включая питание внутренних компонентов и реле).
  • Полярность питания: Нестрогая (с возможностью обратной полярности без повреждения модуля) — повышение удобства монтажа и защиты от ошибок подключения.
• Эксплуатационные характеристики:
  • Температурный диапазон эксплуатации: -40 °C — +70 °C (рабочий), -55 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации, при температурах до 60 °C).
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие требованиям EN 60068-2-6.
  • Устойчивость к шокам: До 50 Г (продолжительность импульса 11 мс) — адаптация к транспортным повреждениям и вибрациям на производственных линиях.
  • Класс защиты: IP30 (для монтажа в шкафу управления или на открытом оборудовании с минимальным риском попадания посторонних предметов), защита от пыли и объектов размером ≥2.5 мм.
• Конструкционные и коммуникационные параметры:
  • Корпус: Композитный материал (пластик с армированием стекловолокном) с металлическими креплениями, компактный дизайн для монтажа в шасси NI CompactFieldPoint.
  • Габариты: 89 мм (ширина) × 127 мм (высота) × 64 мм (глубина) — идеально для установки в ограниченном пространстве.
  • Интерфейс с контроллером: Встроенный интерфейс с шиной NI CompactFieldPoint (Proprietary Bus) — обеспечивает передачу команд и статуса каналов между модулем и контроллером (например, NI CFP-2000).
  • Индикаторы: LED-индикаторы статуса каждого канала (светится при включении реле) и индикатор питания модуля — упрощают диагностику и мониторинг работы.

Преимущества и особенности

• Компактность и простота монтажа: Малые габариты (89×127×64 мм) позволяют интегрировать NI CFP-DO-400 в системы с ограниченным пространством — например, в компактные лабораторные установки, встроенные системы на производственных линиях или тестовые стенды с плотным расположением оборудования. Стандартное крепление в шасси NI CompactFieldPoint упрощает монтаж и замену модуля без изменения всей системы.
• Надежность и адаптация к агрессивным условиям: Работа в широком диапазоне температур (-40 °C — +70 °C) и высокая устойчивость к вибрациям и шокам делают NI CFP-DO-400 подходящим для эксплуатации в Severelyми условиях — например, в холодных складах, жарких производственных цехах или на мобильных тестовых стендах (автомобильные, авиационные). Высокая электрическая изоляция между каналами предотвращает повреждение модуля при нестабильном питании или коротких замыканиях в исполнительных механизмах.
• Гибкость управления и совместимость: 8 независимых каналов с релейными контактами Form C предоставляют гибкость в подключении исполнительных устройств — можно использовать как нормально разомкнутые (NO), так и нормально замкнутые (NC) контакты в зависимости от логики управления. Полная совместимость с программным обеспечением NI LabVIEW и NI Measurement & Automation Explorer (MAX) позволяет быстро конфигурировать каналы, программировать логику управления и отслеживать статус каждого выхода в реальном времени.
• Быстрый отклик и высокая нагрузочная способность: Время реакции реле ≤5 мс обеспечивает быстрый отклик на команды контроллера, что критично для систем с высокими требованиями к синхронности (например, управление шаговыми двигателями на тестовых стендах или коммутация сигналов в лабораторных измерениях). Максимальная нагрузка 2 А на канал позволяет управлять широким рядом устройств — от ламп сигнализации и мелкосиловых насосов до релейных контактов крупных исполнительных механизмов.
• Легкая диагностика и обслуживание: LED-индикаторы статуса каждого канала и питания модуля позволяют операторам мгновенно определить состояние работы — например, выявить неисправность канала (отсутствие свечения LED при команде включения) или проблему с питанием. Релейные контакты с длительным сроком службы (до 100 000 циклов включения/отключения) снижают частоту замены модуля и затраты на обслуживание.

Примеры применения в отраслях

• Лабораторные исследования и испытания: Физико-химические лаборатории и научные центры — NI CFP-DO-400 управляет клапанами для подачи реактивов, вентиляторами в термостатах и лампами сигнализации о завершении эксперимента. Компактность модуля позволяет интегрировать его в настольные установки, а совместимость с LabVIEW упрощает программирование автоматизированных экспериментов (например, последовательное включение разных участков установки с заданными интервалами).
• Автомобильная промышленность: Тестовые стенды для автомобильных компонентов (двигатели, трансмиссии, электроника) — модуль управляет системами подачи топлива, вентиляторами охлаждения и лампами сигнализации о превышении параметров (температура, давление). Быстрый отклик реле обеспечивает синхронное управление с измерениями, а устойчивость к вибрациям адаптирует модуль к условиям работы на стендах с работающими двигателями.
• Пищевая промышленность: Компактные линии упаковки и пастеризации — NI CFP-DO-400 управляет мелкосиловыми насосами для подачи сыра, клапанами для регулировки потока продукта и конвейерными приводами на секциях с ограниченным пространством. Корпус из прочного композита защищает модуль от пыли и влаги в производственных цехах.
• Системы безопасности и мониторинга: Промышленные объекты с требованиями к сигнализации — модуль управляет лампами аварийной сигнализации, звуковыми annunciаторами и электромагнитными замками на дверях ограниченного доступа. Изоляция каналов гарантирует стабильную работу даже при перегрузках в электрической сети, а релейные контакты обеспечивают надежную коммутацию сигналов безопасности.
• Электроника и микропроизводство: Линии сборки печатных плат — NI CFP-DO-400 управляет манипуляторами для транспортировки плат, клапанами для подачи защитных газов и системами фиксации компонентов на станциях установки. Компактность модуля позволяет интегрировать его в робототехнические ячейки с плотным расположением оборудования.

Сравнение с конкурентами

• Компактность и дизайн: Меньшие габариты (89×127×64 мм) превосходят параметры Siemens 6ES7 132-4BD32-0AA0 (125×80×62 мм) и Allen-Bradley 1794-OB8 (150×80×60 мм), что делает NI CFP-DO-400 более подходящим для систем с ограниченным пространством (лабораторные установки, встроенные системы).
• Совместимость с LabVIEW: Нативная интеграция с программным обеспечением NI LabVIEW и NI MAX упрощает программирование и конфигурацию, в отличие от ABB CI858K01, который требует использования специализированного ПО ABB Control Builder. Это сокращает время настройки системы, особенно для пользователей, работающих с лабораторными измерениями.
• Адаптация к температурным условиям: Работа в диапазоне -40 °C — +70 °C превосходит возможности Allen-Bradley 1794-OB8 (0 °C — +60 °C), что делает модуль предпочтительным выбором для эксплуатации в холодных или жарких средах (склады, открытые установки).
• Гибкость каналов: 8 каналов с релейными контактами Form C (NO/NC) предоставляют большую гибкость в подключении устройств, чем Siemens 6ES7 132-4BD32-0AA0 (только NO контакты). Это позволяет использовать NI CFP-DO-400 в системах с разной логикой управления без необходимости дополнительных адаптеров.

Советы по выбору и предостережения

• При выборе NI CFP-DO-400 убедитесь, что количество каналов (8) и нагрузочная способность реле (2 А, 250 ВАЦ/30 ВDC) соответствуют требованиям ваших исполнительных механизмов. Для управления устройств с током более 2 А рекомендуйте использовать промежуточные реле или контакторы, защищая модуль от перегрузки.
• Монтаж и подключение: Устанавливайте модуль в шасси NI CompactFieldPoint с достаточным пространством для охлаждения — перегрев реле может сократить их срок службы. При подключении исполнительных устройств соблюдайте полярность питания (при наличии) и не превышайте максимальную нагрузку на каналы. Для снижения влияния электромагнитных помех используйте экранированные кабели для подключения к чувствительным устройству.
• Конфигурация и программирование: Используйте ПО NI Measurement & Automation Explorer (MAX) для первичной конфигурации каналов и проверки работы модуля, а NI LabVIEW для создания алгоритмов управления. Перед запуском в эксплуатацию проведите тестирование каждого канала (включение/отключение реле) для выявления неисправностей. Обратите внимание на время реакции реле при программировании синхронных процессов.
• Обслуживание и безопасность: При обслуживании модуля отключите источник питания и дождитесь полного отключения реле (отсутствие свечения LED). Регулярно проверяйте состояние релейных контактов — следы коррозии или износа могут привести к нестабильной работе. Не используйте модуль в условиях превышения указанных температур или влажности, это может привести к повреждению внутренних компонентов. Используйте только оригинальные шасси и кабели NI для обеспечения совместимости и безопасности.

CFP-DO-400
