Описание
1. Общее описание продукта

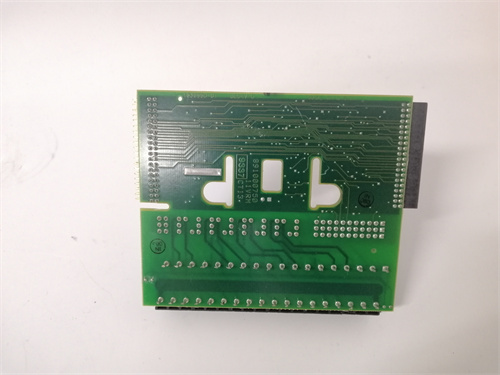

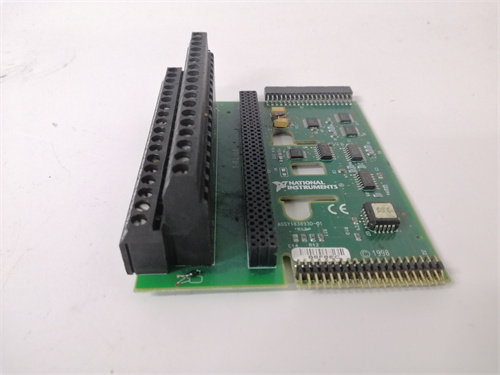

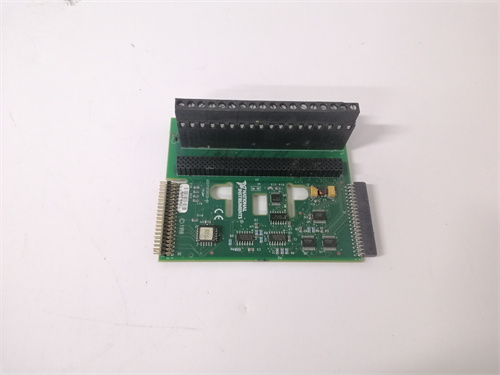

Основным объектом рассмотрения является NI FP-TB-1 — промышленная терминальная плата (terminal block) для модулей NI FieldPoint, предназначенная для удобного и безопасного подключения сенсоров, исполнительных механизмов и источников питания к автоматическим системам бренда NI (National Instruments, ссылка на продукт будет добавлена после вашего предоставления). Продукт NI FP-TB-1 относится к серии компонентов для промышленной автоматики и измерений, разработанный для интеграции с модулями NI FieldPoint (аналоговые I/O, цифровые I/O, температурные модули) — критично для лабораторных установок, производственных линий и систем мониторинга, где требуется упорядоченное и надежное соединение оборудования. Компонент NI FP-TB-1 отличается компактностью и универсальностью, что делает его подходящим для монтажа в шкафах с ограниченным пространством и для быстрого пере конфигурирования под разные типы сигналов. Благодаря стандартному интерфейсу подключения к модулям NI FieldPoint NI FP-TB-1 легко интегрируется в существующие системы, упрощая установку и обслуживание.
2. Технические параметры продукта
Типичные характеристики NI FP-TB-1 (будут уточнены по ссылке):
- Тип устройства: Промышленная терминальная плата для модулей NI FieldPoint
- Количество терминалов: 24 универсальных терминала (для подключения сигналов, питания и заземления)
- Тип соединения: Винтовые крепления (для кабелей сечением 0.2–2.5 мм²) — надежное фиксирование, без риска отпадения контакта
- Поддерживаемые типы сигналов: Универсальные (аналоговые: 4–20 мА, 0–10 ВDC; цифровые: 24 ВDC; питание: 24 ВDC, 120 ВАС) — без ограничений по типу сигнала
- Заземление: Отдельный терминал для общей заземления (PE) — для повышения безопасности и снижения помех
- Конструкция: Модульная плата с креплениями для DIN-рейки (ширина 35 мм) — стандартное монтирование в промышленных шкафах
- Материал корпуса: Пластик UL94 V-0 (огнестойкий, устойчивый к температурам и химическим веществам в промышленных условиях)
- Температурный диапазон эксплуатации: -40 °C — +70 °C (подходит для экстремальных условий, от лабораторий до горячих цехов)
- Степень защиты (IP-класс): IP20 (защищает от пыли и мелких предметов) — для монтажа в защищенном шкафу
- Совместимость: Все модули NI FieldPoint (например, FP-AI-110, FP-DO-400), контроллеры NI cRIO, ПО NI LabVIEW
- Дополнительные функции: Маркировка терминалов (читаемая наклейки) для удобного идентификации сигналов, отверстия для фиксации кабелей (опционально)
3. Преимущества и особенности
NI FP-TB-1 обладает рядом ключевых преимуществ для терминального подключения:
- Универсальность и гибкость: Поддержка всех типов сигналов (аналоговых, цифровых, питания) и совместимость с любыми модулями NI FieldPoint позволяют использовать NI FP-TB-1 в различных системах — от лабораторных измерений до промышленной автоматики, без необходимости покупать специализированные терминальные платы.
- Надежность и безопасность: Винтовые крепления обеспечивают прочное соединение кабелей (не отпадают при вибрации), а отдельный заземляющий терминал снижает риск электрократков замыкания и электромагнитных помех — критично для систем с высокими требованиями к безопасности.
- Упрощение установки и обслуживания: Маркировка терминалов и компактная конструкция делают подключение и переконфигурирование быстрыми — оператор легко идентифицирует нужный сигнал, а DIN-рейковое крепление упрощает монтаж нескольких NI FP-TB-1 в одном шкафу.
- Долговечность в промышленных условиях: Огнестойкий пластик и широкий температурный диапазон (-40 °C — +70 °C) гарантируют работоспособность NI FP-TB-1 в условиях, где обычные терминальные платы деформируются или разрушаются (например, в цехах с химическими парами).
4. Примеры применения в отраслях
NI FP-TB-1 широко используется в отраслях, где применяются модули NI FieldPoint:
- Лабораторные исследования: Подключение сенсоров температуры, давления и анализаторов к модулям NI FieldPoint — NI FP-TB-1 упорядочивает соединения, удобно для быстрого замены сенсоров и переконфигурирования эксперимента.
- Производственная автоматика: Подключение исполнительных механизмов (клапаны, приводы) к модулям цифровых выходов NI FieldPoint — терминал плата обеспечивает надежное соединение, предотвращая разрывы контактов при вибрации конвейеров.
- Энергетика: Мониторинг параметров генераторов и трансформаторов — NI FP-TB-1 подключает датчики тока и напряжения к аналоговым модулям, упрощая обслуживание и замену поврежденных сенсоров.
- Автомобильная промышленность: Тестирование компонентов двигателей (температура охлаждающей жидкости, давление масла) — терминальная плата соединяет тестовые сенсоры с модулями NI FieldPoint, обеспечивая точность измерений в условиях вибрации испытательных стендов.
5. Сравнение с конкурентами
NI FP-TB-1 выгодно отличается от аналогов (например, Phoenix Contact UT 2.5, Siemens 3RT2916-1BB40):
- Совместимость с NI экосистемой: В отличие от универсальных терминальных плат Phoenix Contact и Siemens, NI FP-TB-1 полностью оптимизирована для модулей NI FieldPoint и ПО LabVIEW — не требует адаптеров, а маркировка терминалов соответствует стандартным обозначениям NI, что ускоряет интеграцию.
- Универсальность сигналов: Поддержка как низковольтных сигналов (4–20 мА, 24 ВDC), так и высоковольтного питания (120 ВАС) делает NI FP-TB-1 более гибким, чем Siemens 3RT2916-1BB40 (ограниченная низковольтными сигналами), позволяя подключать все компоненты системы через одну плату.
- Дополнительные функции для удобства: Маркировка терминалов и отверстия для фиксации кабелей отсутствуют у большинства конкурентов — эти функции снижают время установки и риск ошибок при подключении, особенно в системах с большим количеством сигналов.
6. Советы по выбору и предостережения
- При выборе NI FP-TB-1 убедитесь, что количество терминалов (24) соответствует вашим потребностям — для систем с более чем 24 сигналами подключите несколько плат в параллели (DIN-рейковое крепление позволяет монтировать их друг рядом с другом).
- Используйте кабели соответствующего сечения (0.2–2.5 мм²): Кабели тоньше 0.2 мм² могут не зафиксироваться в винтовых креплениях, а толще 2.5 мм² не поместятся в терминалы — это обеспечит надежное соединение и предотвратит повреждение NI FP-TB-1.
- При монтаже в условиях вибрации (например, на двигателях, конвейерах) дополнительно закрепите кабели: Используйте пластиковые стяжки или отверстия на плате для фиксации — это предотвратит отпадение контактов и износ кабелей, продлив срок службы NI FP-TB-1.
- Регулярно проверяйте состояние винтовых креплений: Размертение винтов со временем (из-за вибрации) может привести к нестабильному контакту — проверяйте и затягивайте их раз в 3 месяца, особенно в агрессивных промышленных условиях.
FP-TB-1
