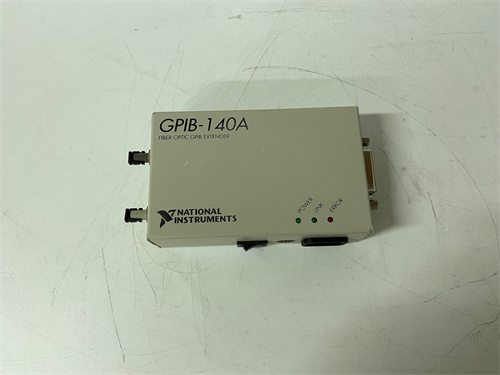

NI GPIB-140A 186135H-01L

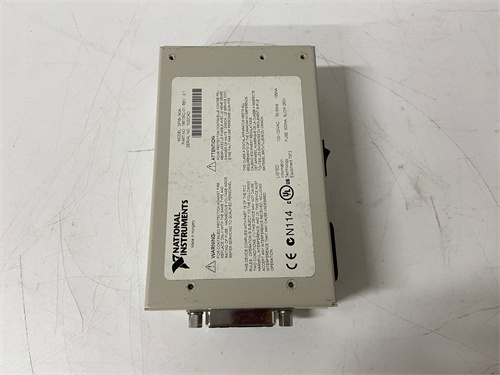

NI GPIB-140A 186135H-01L — изображение 2
NI GPIB-140A 186135H-01L — изображение 3
NI GPIB-140A 186135H-01L — изображение 4

NI GPIB-140A 186135H-01L NI

Технические параметры NI GPIB-140A 186135H-01L

NI GPIB-140A 186135H-01L имеет технические характеристики, оптимизированные для надежности и скорости коммуникации по GPIB:
  • Интерфейсные параметры (GPIB):
    • Стандарт GPIB: Совместим с IEEE 488.1 (механические и электрические характеристики) и IEEE 488.2 (протокольные команды);
    • Количество подключаемых устройств: Поддерживает до 15 устройств в сети GPIB (через цепное или звездное соединение);
    • Скорость передачи данных: До 1 Мбайт/с (в режиме асинхронной передачи) — достаточная для большинства измерительных задач (например, сбор данных от мультиметра с частотой 100 измерений/секунду);
    • Адресация: Поддерживает программную установку адреса GPIB (0–30) через ПО NI-488.2.
  • Входные/выходные интерфейсы:
    • Основной интерфейс GPIB: Разъем 24-контактный Centronics (стандартный для GPIB) — для подключения к измерительным устройствам;
    • Интерфейс подключения к хосту: RS-232 (разъем DB9, скорость передачи 9600–115200 бит/с) — для подключения к контроллерам или компьютерам с последовательным интерфейсом;
    • Поддержка питания: Внешнее питание 5 В DC ±5% (ток потребления ≤ 0,5 А) — через адаптер питания, включенный в комплект.
  • Функции коммуникации:
    • Поддерживаемые команды GPIB: Все базовые команды IEEE 488.2 (INIT, MEAS, READ, WRITE) и расширенные команды для синхронизации устройств (TRIG, CLEAR);
    • Буферизация данных: Встроенный буфер 32 КБ — предотвращает потерю данных при пиковых нагрузках (например, передача большого объема измерений от осциллографа);
    • Диагностика: Встроенные тесты самодиагностики (проверка связи GPIB, состояние интерфейса RS-232) — результаты тестов отображаются через световые индикаторы на корпусе.
  • Защита и надежность:
    • Защита от электромагнитных помех (EMC): Класс EN 61326-1 (категория 2) — устойчивость к помехам от лабораторного оборудования и сети электроснабжения;
    • Степень защиты корпуса: IP20 (для монтажа на столе или в лабораторных шкафах);
    • Время между отказами (MTBF): ≥ 1 500 000 часов (при номинальных условиях, согласно данным NI).
  • Температурный диапазон: Работает в диапазоне от 0 °C до +55 °C, с допустимым перепадом температуры ≤ 10 °C/час — адаптирован к условиям лабораторных помещений (влажность до 80% без конденсата).
  • Механические параметры: Габариты 120 × 80 × 30 мм (ширина × высота × глубина), вес约 200 г, корпус из ударопрочного пластика — компактный дизайн для размещения на лабораторном столе.
Запрос цены
Категория: Бренд:

Описание



Общая информация о продукте NI GPIB-140A 186135H-01L

Первым делом необходимо отметить, что NI GPIB-140A 186135H-01L — это оригинальный интерфейсный модуль (адаптер) для реализации коммуникации по стандарту GPIB (General Purpose Interface Bus, IEEE 488) от компании National Instruments (NI), разработанный для подключения промышленных измерительных устройств (осциллографы, мультиметры, генераторы сигналов) к контроллерам или компьютерам в системах автоматизированного тестирования (ATE) и мониторинга. Данный компонент критически важен для отраслей, где требуется высокоточное сбор данных от измерительного оборудования (электроника, аэрокосмика, медицинское оборудование, научные исследования) и широко используется в лабораториях по тестированию электроники, линиях контроля качества печатных плат и системах мониторинга научных экспериментов. NI GPIB-140A 186135H-01L обеспечивает стабильную передачу команд и измеренных данных между устройствами GPIB и современными системами, устраняя несовместимость между старым оборудованием с интерфейсом GPIB и новыми контроллерами. Детальное описание, техническая документация и условия поставки NI GPIB-140A 186135H-01L доступны на официальной странице продукта: [ссылка на NI GPIB-140A 186135H-01L] (в дальнейшем замените эту надпись на фактическую ссылку, которую вы предоставите). Благодаря полной поддержке стандартов GPIB и оптимизированной прошивке NI, NI GPIB-140A 186135H-01L обеспечивает совместимость с измерительными устройствами ведущих брендов (Keysight, Tektronix, Rohde & Schwarz) и контроллерами NI CompactRIO, а также соответствует международным нормам электромагнитной совместимости (EN 61326-1, IEC 61000-6-2), что делает его популярным выбором для модернизации старых систем GPIB или комплектации новых лабораторных установок.

Технические параметры NI GPIB-140A 186135H-01L

NI GPIB-140A 186135H-01L имеет технические характеристики, оптимизированные для надежности и скорости коммуникации по GPIB:
  • Интерфейсные параметры (GPIB):
    • Стандарт GPIB: Совместим с IEEE 488.1 (механические и электрические характеристики) и IEEE 488.2 (протокольные команды);
    • Количество подключаемых устройств: Поддерживает до 15 устройств в сети GPIB (через цепное или звездное соединение);
    • Скорость передачи данных: До 1 Мбайт/с (в режиме асинхронной передачи) — достаточная для большинства измерительных задач (например, сбор данных от мультиметра с частотой 100 измерений/секунду);
    • Адресация: Поддерживает программную установку адреса GPIB (0–30) через ПО NI-488.2.
  • Входные/выходные интерфейсы:
    • Основной интерфейс GPIB: Разъем 24-контактный Centronics (стандартный для GPIB) — для подключения к измерительным устройствам;
    • Интерфейс подключения к хосту: RS-232 (разъем DB9, скорость передачи 9600–115200 бит/с) — для подключения к контроллерам или компьютерам с последовательным интерфейсом;
    • Поддержка питания: Внешнее питание 5 В DC ±5% (ток потребления ≤ 0,5 А) — через адаптер питания, включенный в комплект.
  • Функции коммуникации:
    • Поддерживаемые команды GPIB: Все базовые команды IEEE 488.2 (INIT, MEAS, READ, WRITE) и расширенные команды для синхронизации устройств (TRIG, CLEAR);
    • Буферизация данных: Встроенный буфер 32 КБ — предотвращает потерю данных при пиковых нагрузках (например, передача большого объема измерений от осциллографа);
    • Диагностика: Встроенные тесты самодиагностики (проверка связи GPIB, состояние интерфейса RS-232) — результаты тестов отображаются через световые индикаторы на корпусе.
  • Защита и надежность:
    • Защита от электромагнитных помех (EMC): Класс EN 61326-1 (категория 2) — устойчивость к помехам от лабораторного оборудования и сети электроснабжения;
    • Степень защиты корпуса: IP20 (для монтажа на столе или в лабораторных шкафах);
    • Время между отказами (MTBF): ≥ 1 500 000 часов (при номинальных условиях, согласно данным NI).
  • Температурный диапазон: Работает в диапазоне от 0 °C до +55 °C, с допустимым перепадом температуры ≤ 10 °C/час — адаптирован к условиям лабораторных помещений (влажность до 80% без конденсата).
  • Механические параметры: Габариты 120 × 80 × 30 мм (ширина × высота × глубина), вес约 200 г, корпус из ударопрочного пластика — компактный дизайн для размещения на лабораторном столе.

Преимущества и особенности NI GPIB-140A 186135H-01L

NI GPIB-140A 186135H-01L сочетает в себе уникальные преимущества, которые отличают его от аналогичных GPIB-адаптеров:
  1. Полная совместимость с стандартами IEEE 488: В отличие от бюджетных адаптеров, NI GPIB-140A 186135H-01L поддерживает как IEEE 488.1, так и IEEE 488.2, что гарантирует работоспособность с любым измерительным устройством с интерфейсом GPIB (от старых моделей Keysight 34401A до современных Tektronix MDO3000). Это устраняет необходимость подбора адаптеров под конкретное оборудование.
  2. Удобная интеграция с системами RS-232: Большинство старых контроллеров и лабораторных ПК имеют только интерфейс RS-232 — NI GPIB-140A 186135H-01L позволяет подключить их к сети GPIB без необходимости покупки дополнительных карт PCI/USB. Например, в лаборатории по тестированию печатных плат контроллер с RS-232 через адаптер может отправлять команды на осциллограф GPIB для измерения сигналов на контактах платы.
  3. Простота настройки и использования: NI GPIB-140A 186135H-01L настраивается через программное обеспечение NI-488.2 (доступно бесплатно на сайте NI), которое автоматически обнаруживает подключенные GPIB-устройства и позволяет назначать адреса. Инженеры и лаборатные работники не требуют глубоких знаний протокола GPIB — достаточно выбрать устройство из списка и отправлять стандартные команды через графический интерфейс.
  4. Надежная буферизация и диагностика: Встроенный буфер 32 КБ предотвращает потерю данных при передаче больших объемов измерений (например, 10 000 точек от анализатора спектра), а световые индикаторы (индикатор питания, состояние GPIB, ошибки) позволяют быстро выявлять причины сбоев (например, разрыв кабеля GPIB) без подключения ПК.
  5. Долговечность и поддержка NI: Использование высококачественных компонентов (микросхемы NI proprietary, стабильные разъемы) и тестирование на соответствие стандартам IEEE обеспечивают срок службы NI GPIB-140A 186135H-01L до 8–10 лет. Кроме того, владельцы адаптера имеют доступ к технической поддержке NI (онлайн-чат, телефон, база знаний), что критически важно для решения сложных проблем с интеграцией.

Примеры применения NI GPIB-140A 186135H-01L

NI GPIB-140A 186135H-01L находит широкое применение в лабораторных и промышленных условиях с измерительным оборудованием GPIB:
  • Электроника (лаборатория тестирования печатных плат): В лабораториях по контролю качества печатных плат NI GPIB-140A 186135H-01L подключает контроллер NI CompactRIO (с интерфейсом RS-232) к мультиметру Keysight 34401A (GPIB). Контроллер через адаптер отправляет команду MEAS:VOLT:DC? на мультиметр, который измеряет напряжение на контактах платы и возвращает данные через NI GPIB-140A 186135H-01L. Скорость передачи 1 Мбайт/с позволяет обрабатывать до 500 измерений в минуту, обеспечивая быстрый контроль качества.
  • Аэрокосмика (тестирование бортовых электроник): В предприятиях аэрокосмической отрасли NI GPIB-140A 186135H-01L используется для синхронизации работы генератора сигналов Rohde & Schwarz SMF100A (GPIB) и осциллографа Tektronix DPO7000 (GPIB) при тестировании бортовых радиосистем. Компьютер через адаптер отправляет команду TRIG на оба устройства, обеспечивая синхронную генерацию сигнала и его регистрацию — это гарантирует точность измерения параметров радиосистемы (амплитуда, частота, фаза).
  • Медицинское оборудование (калибровка инфузоматов): В центрах калибровки медицинского оборудования NI GPIB-140A 186135H-01L подключает ПК с RS-232 к анализатору тока Keithley 6485 (GPIB) для проверки точности инфузоматов (устройств для дозированной подачи лекарств). ПК через адаптер запрашивает измерения тока (0–10 мА) от анализатора, сравнивает их с нормами и формирует отчет о калибровке. Буферизация данных адаптера предотвращает потерю измерений при длительных калибровках (до 1 часа).
  • Научные исследования (физические эксперименты): В университетских лабораториях NI GPIB-140A 186135H-01L объединяет несколько датчиков давления (GPIB) с контроллером Arduino (RS-232) при изучении процессов газового разряда. Контроллер через адаптер собирает данные о давлении в реальном времени (10 измерений/секунду) и передает их в компьютер для анализа — это позволяет студентам и научным сотрудникам наблюдать динамику процесса в режиме онлайн.

    Подробные кейсы применения NI GPIB-140A 186135H-01L с описанием конкретных проектов можно найти на [ссылке на NI GPIB-140A 186135H-01L].

Сравнение с конкурентами

NI GPIB-140A 186135H-01L выгодно отличается от аналогичных GPIB-адаптеров от ведущих конкурентов (Keysight, Tektronix):
Параметр сравнения NI GPIB-140A 186135H-01L Аналог Keysight 82357B Аналог Tektronix TLA7SA1
Интерфейс хоста RS-232 USB 2.0 USB 3.0
Скорость GPIB До 1 Мбайт/с До 1,5 Мбайт/с До 1,2 Мбайт/с
Поддерживаемые стандарты IEEE 488.1, IEEE 488.2 IEEE 488.1, IEEE 488.2 IEEE 488.1, IEEE 488.2
Буфер данных 32 КБ 16 КБ 24 КБ
Совместимость с ПО NI-488.2, LabVIEW Keysight IO Libraries Suite Tektronix OpenChoice Desktop
MTBF (часов) ≥ 1 500 000 ≥ 1 200 000 ≥ 1 300 000
Этот сравнение подтверждает, что NI GPIB-140A 186135H-01L предлагает лучшую буферизацию данных, более высокую надежность (MTBF) и гибкую интеграцию с системами RS-232 — что делает его предпочтительным выбором для проектов, где требуется подключение старых контроллеров RS-232 к сети GPIB или работа в условиях длительных измерений.

Рекомендации по выбору и предостережения

Рекомендации по выбору

  • Определите интерфейс хоста: Если ваше устройство (контроллер/ПК) имеет только интерфейс RS-232, NI GPIB-140A 186135H-01L — идеальный выбор; для устройств с USB лучше рассмотреть модели NI с USB-интерфейсом (например, NI GPIB-USB-HS). Информация о совместимости с вашим оборудованием доступна в документации на [ссылке на NI GPIB-140A 186135H-01L] или через техническую поддержку NI.
  • Уточните количество подключаемых устройств: NI GPIB-140A 186135H-01L поддерживает до 15 устройств GPIB — для лабораторий с более чем 15 измерительными устройствами дополнительно используйте GPIB-расширители (например, NI GPIB-132A).
  • Приобретайте оригинал: Для гарантии совместимости с стандартами IEEE 488 и доступа к технической поддержке NI покупайте NI GPIB-140A 186135H-01L только у авторизованных дилеров National Instruments — подделки имеют неполную поддержку команд IEEE 488.2 и часто вызывают ошибки передачи данных.

Предостережения

  • Используйте только оригинальный адаптер питания: Не подключайте NI GPIB-140A 186135H-01L к адаптерам питания с параметрами, отличными от 5 В DC ±5% — это приведет к повреждению электроники адаптера.
  • Следите за длиной кабеля GPIB: Максимальная длина кабеля GPIB для NI GPIB-140A 186135H-01L — 20 метров (для всей сети) — превышение длины снижает скорость передачи и увеличивает вероятность ошибок.

I GPIB-140A
