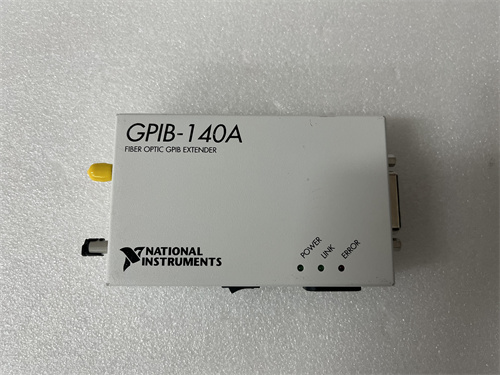

NI GPIB-140A/2

Описание

Общая информация о продукте NI GPIB-140A/2

Технические параметры NI GPIB-140A/2

• Параметры интерфейса GPIB:
  • Стандарт поддержки: IEEE 488.2 (GPIB), совместим с IEEE 488.1;
  • Скорость передачи данных: До 1 Мбайт/с (в режиме асинхронной передачи);
  • Максимальное количество подключенных устройств: 14 устройств GPIB на один адаптер NI GPIB-140A/2;
  • Длина линии GPIB: До 20 м (без усилителей), до 100 м с использованием повторяющих устройств NI.
• Коммуникационные интерфейсы:
  • Встроенные интерфейсы:
    • 1 порт GPIB (24-контактный разъем Centronics) — для подключения измерительного оборудования;
    • 1 порт RS-232 (DB9 разъем) — для связи с компьютерами или контроллерами с низкими требованиями к скорости;
    • 1 интерфейс питания: 12 В DC ±10% (от внешнего блока питания, включенного в комплект).
• Совместимость и программное обеспечение:
  • Поддерживаемые операционные системы: Windows (7/10/11), Linux (Ubuntu, Red Hat), macOS;
  • Поддерживаемое ПО: NI LabVIEW, NI LabWindows/CVI, Python (через библиотеку PyVISA), MATLAB (через Toolbox NI GPIB);
  • Протоколы программирования: VISA (Virtual Instrument Software Architecture) — универсальный протокол для управления измерительным оборудованием.
• Защита и надежность:
  • Электрическая изоляция: Между портом GPIB и корпусом — ≥ 500 В AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61326-1 (иммунитет к помехам в лабораторных условиях);
  • Степень защиты корпуса: IP20 (для монтажа на стол или в шкаф лабораторного оборудования);
  • Время между отказами (MTBF): ≥ 3 000 000 часов (при номинальных условиях, согласно данным NI).
• Механические и эксплуатационные параметры:
  • Габариты: 100 × 150 × 30 мм (ширина × высота × глубина);
  • Вес: 约 200 г;
  • Тип монтажа: На стол ( desktop) или на панель (с использованием адаптера, опционально);
  • Температурный диапазон:
    • Рабочий диапазон: 0 °C до +55 °C — адаптирован к лабораторным условиям;
    • Диапазон хранения: -20 °C до +70 °C.

Преимущества и особенности NI GPIB-140A/2

1. Полная совместимость с стандартами IEEE 488.2: Поддержка официальных стандартов GPIB делает NI GPIB-140A/2 универсальным для любого измерительного оборудования с интерфейсом GPIB — например, в электроничной лаборатории адаптер подключается одновременно к осциллографу Tektronix, мультиметру Keysight и генератору сигналов Rigol, без необходимости настройки дополнительных драйверов.
2. Высокая скорость передачи и стабильность: Скорость до 1 Мбайт/с позволяет NI GPIB-140A/2 быстро собирать большие объемы измерительных данных — при тестировании микросхем адаптер передаёт 1000 точек измерения тока за 1 секунду, что критично для динамического анализа характеристик компонентов.
3. Интеграция с ПО NI LabVIEW и другими платформами: NI GPIB-140A/2 полностью поддерживается ПО NI LabVIEW — инженеры могут создавать графические программы для автоматизации измерений (например, периодический контроль напряжения батареек) за несколько часов. Также адаптер работает с Python и MATLAB, что удобно для специалистов, привыкших к этим языкам.
4. Простота использования и диагностики: Встроенные индикаторы LED (питание, активность GPIB, ошибки) позволяют быстро определить состояние адаптера — если индикатор “GPIB Error” горит, это сигнализирует о проблеме с подключением к устройству, а через ПО NI MAX (Measurement & Automation Explorer) можно запустить тест связи и исправить неполадку.
5. Надежность в лабораторных условиях: Защита EMC класса EN 61326-1 и широкий температурный диапазон делают NI GPIB-140A/2 устойчивым к помехам от других лабораторных устройств (например, высоковольтных источников) и перепадам температуры, гарантируя точность данных при длительных экспериментах.

Примеры применения NI GPIB-140A/2

• Электронная лаборатория (тестирование микросхем): В лаборатории разработки микросхем NI GPIB-140A/2 подключен к компьютеру с ПО LabVIEW и трем устройствами: осциллографом Tektronix MDO3024 (мониторинг сигналов), мультиметром Keysight 34461A (измерение тока/напряжения) и источником питания Keithley 2400 (подача напряжения на микросхему). Адаптер автоматизирует процесс тестирования: LabVIEW отправляет команды через NI GPIB-140A/2 на источник питания (установка 3,3 В DC), собирает данные о токе через мультиметр и сохраняет результаты в таблицу, сокращая время теста с 1 час до 5 минут.
• Аэрокосмическая отрасль (контроль компонентов ракетообразных аппаратов): В производстве ракетных систем NI GPIB-140A/2 используется для контроля стабильности напряжения в бортовых электросистемах. Адаптер подключается к специализированному измерителю параметров питания (NI PXIe-4143) и компьютеру с LabWindows/CVI — система периодически измеряет напряжение в 10 точках электроциcuits, и при отклонении > ±5% отправляет алерт операторам, предотвращая использование некачественных компонентов.
• Медицинская техника (калибровка диагностического оборудования): В центре калибровки медицинского оборудования NI GPIB-140A/2 калибрует пульсометры и эКГ-приборы. Адаптер подключается к эталонному генератору сигналов (Keysight 33522B) и калибруемому пульсометру — ПО LabVIEW через NI GPIB-140A/2 отправляет эталонные сигналы (например, 70 ударов в минуту) и сравнивает показания пульсометра с эталоном, корректируя погрешку до ≤ 0,1%.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с измерительным оборудованием: Прежде чем приобрести NI GPIB-140A/2, убедитесь, что ваше оборудование поддерживает стандарт IEEE 488.2 (GPIB) — большинство современных осциллографов и мультиметров имеют этот интерфейс, но старые модели могут требовать дополнительных адаптеров.
• Оцените требования к ПО: Если вы используете ПО NI LabVIEW или планируете его освоить, NI GPIB-140A/2 — оптимальный выбор; для пользователей Keysight IO Libraries Suite можно рассмотреть адаптер Keysight, но он будет менее совместим с LabVIEW.
• Приобретайте оригинал: Для гарантии стабильности и совместимости покупайте NI GPIB-140A/2 только у авторизованных дилеров NI — подделки имеют низкую скорость передачи (≤ 200 кбайт/с) и не поддерживают полный набор функций VISA, что может привести к ошибкам в измерениях.

Предостережения

• Используйте только оригинальные кабели GPIB: Для подключения адаптера к оборудованию используйте кабели NI GPIB (тип 186937A) — низкокачественные кабели увеличивают уровень помех и снижают скорость передачи, искажая измерительные данные.
• Не превышайте количество подключенных устройств: Не подключайте более 14 устройств GPIB к одному NI GPIB-140A/2 — это приведет к перегрузке шины и потере данных, особенно при высокой скорости передачи.
• Осуществляйте монтаж при отключенном питании: При подключении/отключении кабелей к NI GPIB-140A/2 отключите питание адаптера — это предотвращает повреждение контактов разъема GPIB и выход адаптера из строя.
• Регулярно обновляйте драйверы: Каждый квартал обновляйте драйверы NI GPIB через NI Update Service — это исправляет программные ошибки, улучшает стабильность и добавляет поддержку новых моделей измерительного оборудования.
