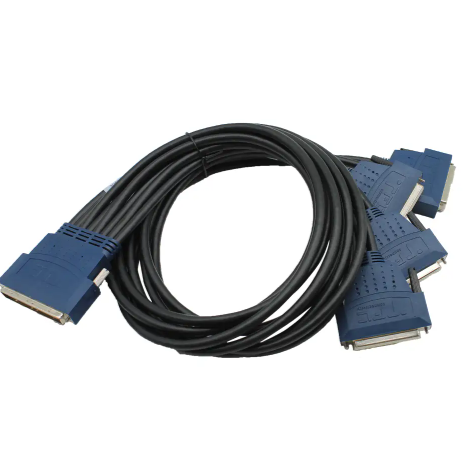

NI LFH200

Описание

Общая характеристика продукта NI LFH200

Технические параметры NI LFH200

• Основные параметры интерфейса и передачи данных:
  • Тип устройства: Промышленный модуль интерфейса LFH для платформ NI CompactDAQ/NI CompactRIO;
  • Тип интерфейса: LFH (Large Format Hirose) 68-контактный — для подключения модулей I/O через универсальные кабели;
  • Скорость передачи данных: До 1 Гбит/с — поддержка высокоскоростного сбора аналоговых сигналов (до 1 МС/с на канал);
  • Максимальное количество подключенных модулей I/O: До 8 модулей NI (аналоговых, дискретных или коммуникационных);
  • Синхронизация: Поддержка сигнала PXI Trigger и 1588 PTP — синхронизация с точностью ±1 µs между модулями.
• Параметры защиты и надежности:
  • Защита от электростатического разряда (ESD): ±15 кВ (воздушный), ±8 кВ (контактный) — соответствие стандарту IEC 61000-4-2;
  • Защита от помех: Электромагнитная совместимость (EMC) — соответствие стандартам EN 55011, EN 55022 (класс A);
  • Изоляция: Оптическая изоляция 2500 В AC между интерфейсом и модулями I/O — предотвращение перемычек и искажений сигналов.
• Параметры совместимости и конфигурации:
  • Совместимые платформы: NI CompactDAQ (cDAQ-9178, cDAQ-9189), NI CompactRIO (cRIO-9049, cRIO-9059);
  • Совместимые модули I/O: NI 9205 (аналоговый ввод), NI 9403 (дискретный ввод/вывод), NI 9853 (CAN/LIN), NI 9234 (измерительный модуль вибрации);
  • ПО для конфигурации: NI LabVIEW, NI-DAQmx — автоматическая детекция модуля и настройка параметров передачи данных.
• Параметры эксплуатации и физические характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C (индустриальный режим);
  • Влажность: 10%–90% (без конденсации);
  • Питание: От платформы NI CompactDAQ/NI CompactRIO (DC 12 В, потребляемая мощность ≤5 Вт);
  • Размеры: 89 мм (ширина) × 127 мм (высота) × 38 мм (глубина) — монтаж в стандартные слоты платформ NI;
  • Сертификации: CE, UL 61010-1, CSA C22.2 No. 61010-1 — соответствие международным стандартам безопасности.

Преимущества и особенности NI LFH200

1. Высокая скорость передачи и синхронизация: Скорость до 1 Гбит/с и синхронизация ±1 µs делают NI LFH200 идеальным для лабораторного тестирования электроники — модуль подключен к платформе NI cDAQ-9178 и 4-м модулям NI 9205 (аналоговый ввод), собирая данные с датчиков напряжения на печатных платах с скоростью 500 кС/с на канал; синхронность гарантирует, что все сигналы записываются с одинаковым временем, упрощая анализ зависимостей между параметрами.
2. Универсальность и совместимость с экосистемой NI: Поддержка 8 модулей I/O и интеграция с LabVIEW делает NI LFH200 гибким для разных задач — в автомобильном заводе модуль используется для тестирования двигателей электромобилей: подключен к модулям NI 9234 (вибрация), NI 9403 (дискретный ввод) и NI 9853 (CAN), собирая данные о вибрации, температуре и статусе двигателя, а LabVIEW автоматически обрабатывает данные и генерирует отчеты о надежности.
3. Промышленная надежность и защита от помех: Защита от ESD и оптическая изоляция позволяют NI LFH200 работать в условиях сильных электромагнитных помех (например, на производственных линиях с силовыми приводами) — в металлургическом заводе модуль подключен к платформе NI cRIO-9049, собирая данные о температуре расплава стали через модули NI 9213 (термокупли) и передавая их в контроллер без искажений, даже вблизи высоковольтных линий.
4. Простота конфигурации и монтажа: Автоматическая детекция через LabVIEW сокращает время внедрения — в научном исследовании NI LFH200 монтируется в платформу cDAQ-9189 за 10 минут, LabVIEW автоматически распознает модуль и подключенные к нему 6 модулей I/O, и инженеры только настраивают параметры сбора данных (скорость, диапазон сигналов), что занимает не более 15 минут.

Примеры применения NI LFH200 в различных отраслях

• Автомобильная промышленность (тестирование двигателей электромобилей): В тестовом центре NI LFH200 подключен к платформе NI cRIO-9059 и 5 модулям I/O: NI 9234 (вибрация), NI 9213 (температура), NI 9403 (дискретный ввод), NI 9853 (CAN) и NI 9205 (напряжение). Модуль собирает данные о вибрации двигателя (4 точки), температуре обмоток (6 точек) и статусе системы управления (CAN) с скоростью 1 МС/с на канал, синхронизируя их через сигнал PXI Trigger. Данные обрабатываются в LabVIEW, и операторы анализируют надежность двигателя при разных режимах нагрузки (ускорение, торможение).
• Научные исследования (физические эксперименты): В университете NI LFH200 используется для сбора данных о динамике механических систем — подключен к платформе NI cDAQ-9178 и 3 модулям NI 9234 (измерение ускорения), модуль записывает сигналы от акселерометров на вибрирующей плите с скоростью 500 кС/с, синхронизируя их с точностью ±1 µs. Это позволяет исследователям точно определить резонансные частоты системы и проверить теоретические модели.
• Промышленное тестирование (контроль качества электроники): В заводе по производству электроники NI LFH200 подключен к платформе NI cDAQ-9189 и 8 модулям NI 9205 (аналоговый ввод), проверяя параметры печатных плат (напряжение, ток, сопротивление) на линии сборки. Модуль собирает данные с 32 каналов одновременно, передавая их в систему контроля качества через LabVIEW; при отклонении параметров от нормы система автоматически отмечает плату как бракованную, сокращая количество дефектных изделий.
• Энергетика (мониторинг параметров солнечных панелей): В солнечном электростанции NI LFH200 подключен к платформе NI cRIO-9049 и 4 модулям NI 9205, измеряя напряжение и ток 32 солнечных панелей (8 панелей на модуль). Модуль собирает данные с скоростью 100 кС/с, синхронизируя их с временем через 1588 PTP, и передаёт в SCADA системы — это позволяет операторам отслеживать эффективность каждой панели и быстро выявлять неисправности.

Сравнение NI LFH200 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании NI LFH200

Рекомендации по выбору

1. Системы на платформах NI CompactDAQ/NI CompactRIO: Выбирайте NI LFH200 если используете модули I/O NI и ПО LabVIEW — совместимость гарантирует автоматическую конфигурацию, синхронизацию и безупречную работу в экосистеме NI.
2. Высокоскоростной сбор данных (>100 кС/с): Для лабораторного тестирования, промышленного контроля качества или научных исследований, где требуется сбор сигналов с высокой скоростью — NI LFH200 с скоростью передачи 1 Гбит/с — оптимальный выбор, вместо модулей с низкой скоростью (≤100 Мбит/с).
3. Требуется синхронизация нескольких модулей I/O: Для задач, где важна точная синхронизация между модулями (тестирование двигателей, физические эксперименты) — NI LFH200 с синхронизацией ±1 µs — предпочтительнее, чем аналоги с большей погрешностью.

Меры предостережения

1. Использование сертифицированных кабелей LFH: Используйте только оригинальные кабели NI LFH или сертифицированные аналоги — низкокачественные кабели могут снизить скорость передачи и увеличить риск искажений сигналов.
2. Проверка температуры эксплуатации: Не эксплуатируйте NI LFH200 за пределами диапазона 0 °C до +60 °C — перегрев или переохлаждение снижает срок службы и может привести к сбросу конфигурации.
3. Регулярная калибровка через NI-DAQmx: Раз в полугодие выполняйте калибровку модуля через ПО NI-DAQmx — это гарантирует точность синхронизации и передачи данных, особенно в критических приложениях (научные исследования, контроль качества).
4. Защита от статического разряда: При монтаже и подключении модуля используйте антистатические перчатки и столы — неосторожное обращение может причинить повреждение компонентов из-за ESD, даже несмотря на встроенную защиту.
