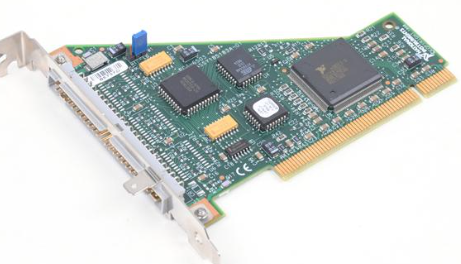

NI PCI-6503

Описание

Описание продукта

Технические параметры

• Производитель: National Instruments (NI)
• Модель: PCI-6503
• Тип устройства: Плата цифрового ввода-вывода (DIO) PCI
• Цифровые каналы: 24 канала (разделенные на 2 группы по 12 каналов), программно настраиваемые как вход или выход
• Уровень сигналов: TTL/CMOS (вход: 0–0.8 В (ЛОГИЧЕСКИЙ 0), 2.0–5.0 В (ЛОГИЧЕСКИЙ 1); выход: 0–0.4 В (ЛОГИЧЕСКИЙ 0), 2.4–5.0 В (ЛОГИЧЕСКИЙ 1))
• Максимальный ток на выходной канал: 24 мА (средний), 48 мА (пиковый, ≤ 1 с)
• Счетчики/таймеры: 1 счетчик 32-битный (режимы счета, измерения периода, генерации импульсов)
• Интерфейс подключения: Слот PCI (32-битный, 33 МГц)
• Питание: От шины PCI компьютера, энергопотребление ≤ 4 Вт
• Температурный диапазон эксплуатации: 0 °C до +55 °C (коммерческий класс)
• Совместимость с ОС: Windows (10/11), Linux (Ubuntu, Red Hat)
• Совместимое ПО: NI LabVIEW, LabWindows/CVI, Measurement Studio, MATLAB, Python (через NI-DAQmx), C/C++
• Размеры (Ш×Г): 167 мм × 106 мм (стандартный форм-фактор PCI)
• Тип подключения сигналов: Отдельные разъемы (на основе кабеля NI 68-pin)
• Защита каналов: Защита от статического разряда (±2kV по стандарту IEC 61000-4-2)
• Сертификации: CE, FCC Класс A, UL 60950-1, CSA C22.2 No. 60950-1
• Гарантия: 1 год (стандартная гарантия NI)

Преимущества и особенности

• Большое количество каналов в компактном корпусе: 24 цифровых каналов позволяют NI PCI-6503 управлять несколькими исполнительными механизмами и собирать данные с множества сенсоров одновременно, экономя слоты в компьютере.
• Простота конфигурации и использования: Поддержка драйвера NI-DAQmx и интеграция с LabVIEW упрощают программирование каналов (вход/выход) и обработку данных, даже для пользователей без глубоких технических знаний.
• Низкое энергопотребление: Энергопотребление ≤ 4 Вт снижает нагрузку на источник питания компьютера, что актуально для длительных экспериментов и систем с ограниченным энергопотреблением.
• Надежность и защита: Защита каналов от статического разряда и стабильная работа в диапазоне 0 °C до +55 °C обеспечивают длительную надежность NI PCI-6503 в лабораторных и промышленных условиях.
• Экономичность: Доступная стоимость при большом количестве каналов делает плату идеальным выбором для малых предприятий, учебных заведений и проектов с ограниченным бюджетом.
• Широкая совместимость: Поддержка популярных ОС и сторонних программных сред (Python, MATLAB) позволяет интегрировать PCI-6503 в существующие рабочие процессы без дополнительных инвестиций.

Области применения и примеры использования

• Образование (вузы и технические колледжи): NI PCI-6503 используется в учебных лабораториях для обучения студентов основам цифровой автоматизации, программирования дискретного управления и работы с PLC-системами.
• Электронное тестирование (малое производство): В мастерских по ремонту и производству электроники плата проверяет функциональность цифровых компонентов (микроконтроллеров, логических элементов), подавая тестовые сигналы и считывая отклики.
• Малая промышленность (упаковочные линии): PCI-6503 управляет приводами конвейеров, сенсорами положения упаковок и сигнальными маяками на мелких производственных линиях, обеспечивая автоматизацию простых процессов.
• Лабораторные исследования (биотехнология): В лабораторных установках плата контролирует работу насосов, клапанов и ламп для культивирования микроорганизмов, автоматизируя повторяющиеся операции и снижая человеческий фактор.

Сравнение с конкурентами

• В сравнении с Advantech PCI-1750: NI PCI-6503 предлагает лучшую интеграцию с научным ПО (LabVIEW, MATLAB) и более простую конфигурацию через драйвер NI-DAQmx, а также защиту от статического разряда (против отсутствия у Advantech).
• По сравнению с Data Translation DT9803: Модель NI имеет больше каналов (24 против 16) и включает встроенный счетчик 32-битного класса, а также более низкое энергопотребление (4 Вт против 6 Вт).
• В отличие от бюджетных китайских плат DIO: NI PCI-6503 гарантирует стабильную работу, доступ к технической поддержке NI и совместимость с профессиональным ПО, что критично для учебных и промышленных приложений, где нельзя допускать сбоев.

Советы по выбору и предостережения

• Подтвердите совместимость с компьютером: Убедитесь, что у компьютера есть свободный слот PCI (32-битный, 33 МГц); для современных компьютеров с PCIe слотами используйте адаптер PCI-to-PCIe.
• Оцените требования к каналам и току: Если вам нужно большое количество цифровых каналов (≤24) и ток на выход ≤24 мА, PCI-6503 оптимален; для мощных исполнителей (ток >48 мА) выберите платы NI с усиленными выходами.
• Обновите драйвер NI-DAQmx: Регулярно загружайте актуальные версии драйвера, чтобы обеспечить стабильную работу с ПО и доступ к новым функциям конфигурации.
• Соблюдайте ограничения по току: Не превышайте максимальный ток на выходных каналах (24 мА средний), чтобы избежать перегрева и повреждения платы; для мощных нагрузок используйте промежуточные реле или транзисторы.
• Используйте экранированные кабели: При подключении к устройствах на расстоянии >1 метр используйте экранированные кабели, чтобы снизить влияние электромагнитных помех на цифровые сигналы.
• Ограничьте температурные условия: Держите компьютер с платой в диапазоне 0 °C до +55 °C, обеспечивая достаточное охлаждение — перегрев может нарушить стабильность работы каналов.
