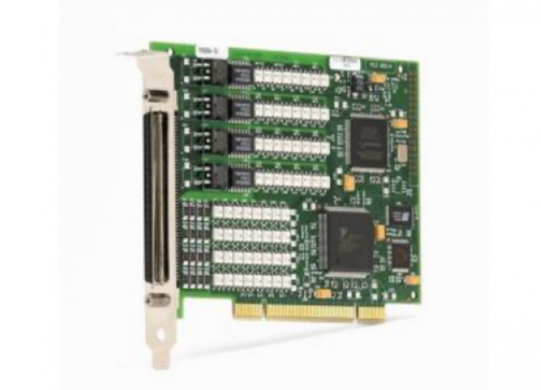

NI PCI-6514

Описание

Описание продукта

Технические параметры

• Производитель: National Instruments (NI)
• Модель: PCI-6514
• Тип устройства: Плата цифрового ввода-вывода (DIO) PCI (индустриальный класс)
• Цифровые каналы: 48 каналов (разделенные на 4 группы по 12 каналов), программно настраиваемые как вход или выход
• Уровень сигналов: TTL/CMOS (вход: 0–0.8 В (ЛОГИЧЕСКИЙ 0), 2.0–5.0 В (ЛОГИЧЕСКИЙ 1); выход: 0–0.4 В (ЛОГИЧЕСКИЙ 0), 2.4–5.0 В (ЛОГИЧЕСКИЙ 1))
• Максимальный ток на выходной канал: 24 мА (постоянный), 48 мА (пиковый, ≤ 1 с)
• Скорость передачи сигналов: До 10 Мбит/с (однако направление) для синхронных операций
• Счетчики/таймеры: 2 счетчика 32-битных (режимы счета, измерения периода, генерации импульсов, PWM)
• Интерфейс подключения: Слот PCI (32-битный, 33 МГц)
• Питание: От шины PCI компьютера, энергопотребление ≤ 6 Вт
• Температурный диапазон эксплуатации: 0 °C до +55 °C (коммерческий класс), опционально -40 °C до +85 °C (индустриальный класс)
• Совместимость с ОС: Windows (10/11), Linux (Ubuntu, Red Hat, CentOS)
• Совместимое ПО: NI LabVIEW, LabWindows/CVI, Measurement Studio, MATLAB, Python (через NI-DAQmx), C/C++
• Размеры (Ш×Г): 167 мм × 106 мм (стандартный форм-фактор PCI)
• Тип подключения сигналов: 68-контактный разъем VHDCI (совместим с кабелями NI SHC68-68-EPM)
• Защита каналов: Защита от статического разряда (±4kV по стандарту IEC 61000-4-2), защита от коротких замыканий (ограничитель тока)
• Сертификации: CE, FCC Класс A, UL 60950-1, CSA C22.2 No. 60950-1, IEC 61010-1
• Гарантия: 1 год (стандартная), расширяемая до 3 лет (премиальная поддержка NI)

Преимущества и особенности

• Большое количество каналов для масштабируемых систем: 48 цифровых каналов позволяют NI PCI-6514 управлять множеством исполнительных механизмов (реле, приводы, клапаны) и собирать данные с многочисленных дискретных сенсоров одновременно, что актуально для крупных производственных линий и сложных лабораторных установок.
• Промышленная надежность и защита: Усиленная защита каналов от статического разряда (±4kV) и коротких замыканий, а также опциональная индустриальная версия (температурный диапазон -40 °C до +85 °C) делают NI PCI-6514 подходящим для эксплуатации в тяжелых условиях промышленных цехов и полевых испытаниях.
• Высокая скорость и синхронность: Поддержка скорости передачи до 10 Мбит/с и синхронного управления группами каналов обеспечивает точное управление процессами в реальном времени — критично для тестирования электроники и автоматизации высокоскоростных производств.
• Простота конфигурации и интеграции: Поддержка драйвера NI-DAQmx и глубокая интеграция с LabVIEW позволяют быстро настраивать каналы (вход/выход) и разрабатывать приложения для обработки данных, даже для пользователей с средним уровнем технических знаний.
• Гибкость в управлении: Разделение каналов на 4 независимые группы позволяет настраивать разные режимы работы для каждой группы (например, часть каналов — вход, часть — выход), адаптируя PCI-6514 к специфическим задачам.
• Низкое энергопотребление: Энергопотребление ≤ 6 Вт снижает нагрузку на источник питания компьютера, что актуально для длительных экспериментов и систем с ограниченным энергопотреблением.

Области применения и примеры использования

• Промышленная автоматизация (автомобилестроение): NI PCI-6514 управляет приводами конвейеров, сенсорами положения деталей и сигнальными маяками на производственных линиях сборки автомобилей, обеспечивая синхронность операций и повышение производительности.
• Тестирование электроники (сертификационные лаборатории): В лабораториях по тестированию цифровых устройств (микроконтроллеров, логических элементов) плата подает тестовые сигналы и считывает отклики с скоростью до 10 Мбит/с, выявляя дефекты в производстве.
• Научные исследования (автоматизированные лаборатории): PCI-6514 контролирует работу насосов, клапанов, ламп и датчиков в установках для химических и физических экспериментов, автоматизируя повторяющиеся операции и снижая человеческий фактор.
• Системы безопасности (промышленные объекты): В системах пожаротушения и контроля доступа плата обрабатывает сигналы от датчиков движения, датчиков дыма и кнопок аварийного вызова, передавая команды на исполнительные механизмы (клапаны, звуковые сигналы).

Сравнение с конкурентами

• В сравнении с Advantech PCI-1756: NI PCI-6514 предлагает больше каналов (48 против 32) и лучшую интеграцию с научным ПО (LabVIEW, MATLAB), а также усиленную защиту от статического разряда (±4kV против ±2kV).
• По сравнению с Data Translation DT9804: Модель NI имеет два счетчика 32-битных (против одного) и поддержку опциональной индустриальной версии, а также более низкое энергопотребление (6 Вт против 8 Вт) при большем количестве каналов.
• В отличие от бюджетных плат DIO от неизвестных брендов: NI PCI-6514 гарантирует стабильную работу в течение всего срока службы, доступ к технической поддержке NI и совместимость с профессиональным ПО, что критично для промышленных и научных приложений.

Советы по выбору и предостережения

• Определите класс эксплуатации: Для лабораторных условий подходит стандартная версия (0 °C до +55 °C); для промышленных цехов или экстремальных температур выберите индустриальную версию NI PCI-6514 (температурный диапазон -40 °C до +85 °C).
• Подтвердите совместимость с компьютером: Убедитесь, что у компьютера есть свободный слот PCI (32-битный, 33 МГц); для современных компьютеров с PCIe слотами используйте адаптер PCI-to-PCIe от NI.
• Ограничьте ток на выходных каналах: Не превышайте максимальный постоянный ток (24 мА) на каждом выходном канале — для мощных нагрузок (ток >48 мА) используйте промежуточные реле или транзисторы, чтобы избежать повреждения платы.
• Обновите драйвер NI-DAQmx: Регулярно загружайте актуальные версии драйвера, чтобы обеспечить стабильную работу с ПО и доступ к новым функциям конфигурации (например, расширенные режимы счетчиков).
• Используйте сертифицированные кабели: Для подключения платы к устройствах используйте только оригинальные кабели NI (например, SHC68-68-EPM), чтобы гарантировать надежность передачи сигналов и избежать повреждения разъемов.
• Избегайте воздействия влаги и пыли: Монтируйте компьютер с платой в сухих и очищенных помещениях, обеспечивая достаточное охлаждение — перегрев или контакт с влагой может нарушить стабильность работы каналов.
