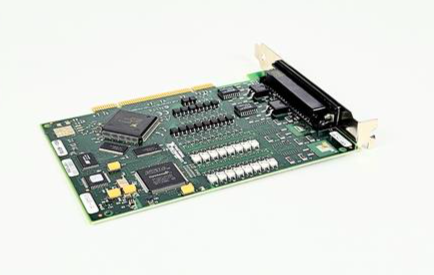

NI PCI-6518 — Индустриальная плата цифрового ввода-вывода

Описание продукта

Технические параметры

• Производитель: National Instruments (NI)
• Модель: PCI-6518
• Тип устройства: Индустриальная плата цифрового ввода-вывода (DIO) с оптической изоляцией
• Цифровые каналы: 96 каналов (разделены на 8 групп по 12 каналов), программно настраиваемые как вход/выход
• Уровень сигналов: Промышленная логика 24 В (вход: 0–5 В (ЛОГИЧЕСКИЙ 0), 11–30 В (ЛОГИЧЕСКИЙ 1); выход: ≤ 1 В (ЛОГИЧЕСКИЙ 0), ≥ 20 В (ЛОГИЧЕСКИЙ 1))
• Максимальный ток на выходной канал: 100 мА (постоянный), 500 мА (пиковый, ≤ 10 мс)
• Изоляция: Оптическая изоляция 2500 ВАК (между группами каналов, питанием и землей)
• Счетчики/таймеры: 2 счетчика 32-битных (режимы счета, измерения периода, генерации импульсов)
• Интерфейс: Слот PCI (32-битный, 33 МГц)
• Питание: От шины PCI + внешнее питание 24 В DC, энергопотребление ≤ 15 Вт
• Температурный диапазон: -40 °C до +70 °C (индустриальный класс)
• Совместимость с ОС: Windows (10/11), Linux (Ubuntu, Red Hat)
• ПО: NI LabVIEW, LabWindows/CVI, MATLAB, Python (через NI-DAQmx)
• Сертификации: CE, UL 61010-1, CSA C22.2 No. 61010-1, IEC 61010-2-201
• Гарантия: 1 год (расширяемая до 3 лет)

Преимущества и особенности

• Усиленная промышленная защита: Оптическая изоляция 2500 ВАК и защита каналов от коротких замыканий делают NIPCI-6518 устойчивым к электромагнитным помехам и перепадам напряжения в цеховых условиях.
• Высокая нагрузочная способность: Ток на выходе до 100 мА позволяет напрямую управлять реле, соленоидами и небольшими двигателями, без использования промежуточных усилителей.
• Масштабируемость: 96 каналов и разделение на независимые группы обеспечивают управление множеством устройств одновременно, подходя для крупных производственных линий.
• Гибкая конфигурация: Программное управление режимом каналов (вход/выход) и типом логики (источник/приемник тока) адаптирует NIPCI-6518 к различным типам промышленного оборудования.
• Надежность в экстремальных условиях: Работа в диапазоне -40 °C до +70 °C гарантирует стабильность в полевых установках и неотапливаемых цехах.
• Легкая интеграция: Драйвер NI-DAQmx упрощает программирование, а совместимость с LabVIEW позволяет быстро создавать интерфейсы для мониторинга и управления.

Области применения и примеры

• Автомобилестроение (сборочные линии): NIPCI-6518 управляет роботами-манипуляторами, сенсорами положения деталей и конвейерами, синхронизируя операции сборки и проверки качества.
• Энергетика (электростанции): В системах контроля турбин и котлов плата обрабатывает сигналы от датчиков аварийных состояний и управляет защитными клапанами, обеспечивая быструю реакцию на отклонения параметров.
• Тестирование электроники (сертификационные лаборатории): PCI-6518 подает тестовые сигналы на промышленные контроллеры и считывает их отклики, проверяя соответствие требованиям к надежности.
• Пищевая промышленность (автоматизированные линии упаковки): Контролирует приводы упаковочных машин, датчики уровня продукта и системы дозировки, соблюдая санитарные стандарты и скорость производства.

Сравнение с конкурентами

• Vs Advantech PCI-1730: NIPCI-6518 имеет больше каналов (96 против 32), выше уровень изоляции (2500 ВАК против 1000 ВАК) и лучшую интеграцию с научным ПО (LabVIEW, MATLAB).
• Vs Rockwell Allen-Bradley 1771-I/O: Модель NI предлагает более высокий пиковый ток (500 мА против 200 мА) и работает в шире температурном диапазоне, что актуально для полевых условий.
• Vs бюджетные китайские платы: PCI-6518 гарантирует сертифицированную надежность и техническую поддержку NI, в отличие от аналогов с неопределенной долговечностью и отсутствием сервиса.

Советы по выбору и предостережения

• Выбор по задаче: Используйте NIPCI-6518 для промышленных систем с 24В логикой; для лабораторных задач подойдет более компактная модель NI PCI-6514.
• Питание: Обязательно подключите внешнее 24В питание — шина PCI не обеспечивает достаточный ток для мощных нагрузок.
• Монтаж: Монтируйте компьютер с платой в герметичный шкаф при использовании в пыльных или влажных цехах, несмотря на индустриальный класс защиты.
• Драйверы: Используйте только актуальные версии NI-DAQmx для стабильной работы — устаревшие драйверы могут вызвать конфликты с современными ОС.
• Токовые ограничения: Не превышайте максимальный ток на каналах — для нагрузок выше 100 мА используйте реле или транзисторные ключи.

PCI-6518
