Описание продукта

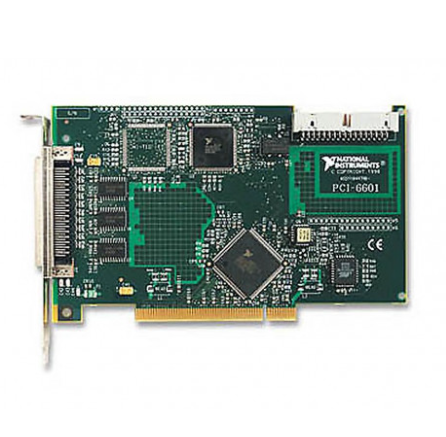

NI PCI-6601 — это высокопроизводительная плата таймеров/счетчиков от ведущего бренда National Instruments (NI), специализирующегося на оборудовании для промышленной автоматизации, тестирования и измерений. Ссылка на продукт: [ссылка на NI PCI-6601]. Данное решение разработано для решения сложных задач синхронизации, измерения частоты, генерации импульсов и счета в реальном времени, что делает NI PCI-6601 ключевым компонентом в системах, требующих высокой точности временных параметров. Функциональность NI PCI-6601 включает многофункциональные таймеры/счетчики, расширенные режимы работы и полную совместимость с программными инструментами NI. Благодаря стандартному интерфейсу PCI и продуманному дизайну NI PCI-6601 легко интегрируется в промышленные ПК и контроллеры, а высокая стабильность гарантирует точные результаты даже при длительной эксплуатации. Ключевое преимущество NI PCI-6601 — это сочетание высокой точности, многофункциональности и простоты интеграции, подтвержденное опытом NI в разработке измерительного оборудования.
Технические параметры
- Таймеры/счетчики: 8 универсальных таймеров/счетчиков 32-битных, основанных на ядрах DMA (прямого доступа к памяти) для независимой работы от процессора.
- Основные режимы работы: измерение частоты (до 100 МГц), периода, интервала между импульсами; генерация импульсов, ШИМ (пulse-width modulation) с разрешением 10 нс; счет событий, синхронизация нескольких устройств.
- Электрические характеристики: входной уровень сигнала TTL/CMOS (2–5 В); максимальная частота входного сигнала 100 МГц; выходной ток на канал ±24 мА.
- Работа в индустриальных условиях: температурный диапазон эксплуатации от 0 °C до +55 °C, относительная влажность до 80% (без конденсации), защита от электромагнитных помех по стандарту EN 55011/55022 Class A.
- Совместимость: интерфейс PCI 2.3 (32-бит, 33 МГц); поддержка ОС Windows (10/11), Linux; совместимость с NI-DAQmx, LabVIEW, LabWindows/CVI, Python, C++.
- Размеры и монтаж: стандартный форм-фактор PCI (168 мм × 106 мм); монтаж в слот PCI промышленного компьютера или шкафа.
Преимущества и особенности
- Высокая точность: разрешение времени 10 нс и стабильность кварцевого генератора делают NI PCI-6601 идеальным для задач, требующихmicromachinesной точности (синхронизация высокоскоростных систем, измерение быстрых процессов).
- Многофункциональность: 8 универсальных таймеров/счетчиков поддерживают широкий спектр режимов, что делает NI PCI-6601 универсальным решением для различных задач — от счета событий до генерации сложных импульсных сигналов.
- Независимая работа: ядра DMA позволяют NI PCI-6601 работать без участия процессора, освобождая ресурсы компьютера для других задач и гарантируя стабильность в реальном времени.
- Легкость в программировании: интеграция с NI-DAQmx предоставляет готовые функции для управления NI PCI-6601, а поддержка популярных языков программирования сокращает время разработки приложений.
- Синхронизация: возможность синхронизации нескольких NI PCI-6601 или с другими платами NI через сигналы PFI (programmable function interface) расширяет возможности масштабирования системы.
- Надежность: использование высококачественных компонентов и продуманная схемотехника обеспечивают NI PCI-6601 длительный срок службы в условиях интенсивного использования.
Примеры применения в отраслях
- Электронная промышленность: тестирование высокочастотной электроники (микросхем, радиомодулей); измерение частоты сигналов, генерация тестовых импульсов для калибровки оборудования.
- Автомобильная промышленность: испытания двигателей и трансмиссий; измерение скорости вращения, частоты импульсов от сенсоров двигателя, синхронизация испытательных стендов.
- Аэрокосмическая отрасль: синхронизация систем сбора телеметрических данных; генерация управляющих импульсов для ракетных и авиационных компонентов; измерение параметров полетов.
- Промышленное производство: синхронизация автоматизированных линий (конвейеры, роботы, станки с ЧПУ); измерение скорости производственных процессов, счет произведенной продукции.
- Научные исследования: измерение временных параметров физических процессов (взрывы, плазменные явления); синхронизация лабораторных установок и сбора данных в экспериментах.
Сравнение с конкурентами
- По сравнению с аналогами Advantech (PCI-1784U) и Measurement Computing (PCI-CTR08), NI PCI-6601 предлагает более высокую частоту измерения (100 МГц против 20–50 МГц у конкурентов) и лучшую интеграцию с программными инструментами NI.
- В отличие от специализированных плат с ограниченным количеством режимов, NI PCI-6601 поддерживает все основные режимы таймеров/счетчиков, что делает его универсальнее для различных проектов.
- Независимая работа через DMA NI PCI-6601 превосходит возможности аналогов, которые зависят от процессора, что критично для стабильности в реальном времени.
- Бренд NI предоставляет более широкую техническую поддержку, регулярные обновления драйверов и доступ к библиотекам примеров для NI PCI-6601, а также услуги калибровки в авторизованных центрах.
Советы по выбору и меры предосторожности
- При выборе убедитесь, что частотный диапазон и режимы работы NI PCI-6601 соответствуют требованиям вашего проекта (например, для измерения частот до 100 МГц данная плата является оптимальным выбором).
- Устанавливайте NI PCI-6601 только в совместимые ПК с слотом PCI 2.3 или выше; используйте только оригинальные драйверы NI-DAQmx, скачанные с официального сайта NI.
- Для обеспечения максимальной точности избегайте подключения NI PCI-6601 к линиям с высоким уровнем электромагнитных помех; используйте экранированные кабели для сигнальных линий.
- Не превышайте максимальный выходной ток на каналах (±24 мА); при подключении мощного оборудования используйте дополнительные усилители или реле.
- Регулярно калибруйте плату: рекомендуется проверка точности NI PCI-6601 раз в 1–2 года в авторизованных сервисных центрах NI для сохраненияmicromachinesного разрешения.
- Обновляйте прошивку и драйверы через официальные каналы NI: это обеспечивает исправление возможных ошибок и поддержку новых функций для NI PCI-6601.
