Описание
Описание продукта

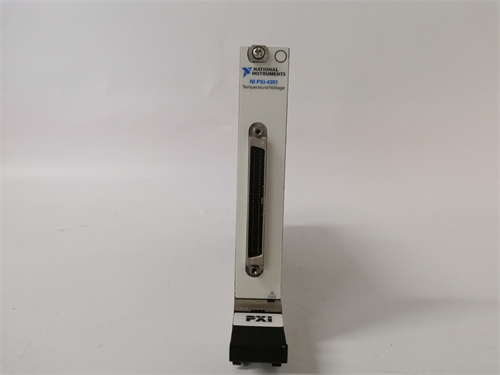

Основным объектом рассмотрения является модуль аналоговых входов для систем измерения и автоматизации NI PXI-4351 — ключевой компонент платформы PXI National Instruments (NI), разработанный для высокоточной обработки сигналов от датчиков температуры, давления, напряжения и тока в научных исследованиях, промышленном контроле качества и тестировании электроники. Продукт NI PXI-4351 относится к серии прецизионных модулей NI PXI, специализирующихся на работе в диапазоне температур от -40 °C до +70 °C, с разрешением АЦП 24 бита и погрешностью измерения ≤0,005 % — параметры, критически важные для приложений, где требуется нанометровая точность (например, калибровка эталонных приборов, тестирование микросхем, мониторинг физических процессов в лабораториях).
Благодаря 8 независимым аналоговым входам и поддержке широкого диапазона сигналов (±10 В, ±5 В, ±2,5 В, 0–20 мА, 4–20 мА), NI PXI-4351 позволяет интегрировать данные от разных типов датчиков в единую систему — например, одновременно собирать сигналы от термопар (температура) и тензодатчиков (давление), обрабатывая их в реальном времени через программное обеспечение NI LabVIEW. Особенно важно отметить, что NI PXI-4351 имеет встроенную калибровку (как заводскую, так и пользовательскую) с использованием эталонных источников сигнала, что гарантирует стабильность измерений на протяжении всего срока службы (до 2 лет без перекалибровки). Это критично для лабораторий, где результаты исследований зависят от точности данных — например, при изучении влияния температуры на свойства материалов или тестировании надежности батарей.
Кроме того, NI PXI-4351 полностью совместима с платформами PXI Express и CompactDAQ NI, а также с языками программирования LabVIEW, Python и C# — это позволяет инженерам и ученым быстро разрабатывать пользовательские приложения без необходимости низкоуровневого программирования. Например, в производстве электроники NI PXI-4351 используется для тестирования напряжения выхода адаптеров: модуль собирает сигналы с точностью ≤0,005 %, сравнивает их с нормами и автоматически отмечает бракованные изделия. Детальную информацию о технических характеристиках и примерах применения можно найти на официальной странице: NI PXI-4351.
Особенно ценным преимуществом NI PXI-4351 является его высокая скорость обработки данных — до 100 000 измерений в секунду (S/s) per канал. Это позволяет использовать модуль в динамических приложениях, таких как мониторинг вибраций в турбинах или анализ импульсных сигналов в электронике. В отличие от стандартных модулей АЦП с разрешением 16 бит, NI PXI-4351 с 24-битным разрешением捕捉ивает минимальные изменения сигнала (до нановольтного уровня), что делает его незаменимым в научных исследованиях и высокоточных промышленных процессах.
Параметры продукта
Параметры NI PXI-4351 оптимизированы для прецизионных измерений, основные из них включают:
- Конфигурация входов:
- Количество аналоговых входов: 8 (независимые, дифференциальные или однополярные);
- Тип входа: Дифференциальный (по умолчанию) или однополярный (настраиваемый);
- Поддерживаемые диапазоны сигналов:
- Напряжевые: ±10 В, ±5 В, ±2,5 В, ±1,25 В, 0–10 В, 0–5 В;
- Токовые: 0–20 мА, 4–20 мА (с внешним источником питания 24 В ПС).
- Характеристики АЦП:
- Разрешение: 24 бит;
- Погрешность измерения (в полном диапазоне): ≤0,005 %;
- Линейность: ≤0,001 % от полного диапазона;
- Температурная дрейф: ≤0,0001 %/°C (для напряжевых сигналов).
- Динамические характеристики:
- Максимальная скорость измерений: 100 000 S/s (на один канал) / 50 000 S/s (на все 8 каналов);
- Задержка обработки сигнала: ≤10 мс;
- Фильтрация: Встроенный цифровой фильтр (FIR) с настраиваемой частотой среза (0,1 Гц–10 кГц).
- Электрические параметры:
- Напряжение питания: Из платформы PXI (5 В ДС, 12 В ДС);
- Потребляемый ток: ≤300 мА (5 В ДС) / ≤100 мА (12 В ДС);
- Изоляция: ≥500 В ДС (между входами и землей) — защита от перепадов напряжения.
- Операционная характеристика:
- Диапазон температур: -40 °C до +70 °C;
- Устойчивость к вибрациям: До 5 g (диапазон частот 10–2000 Гц);
- Класс защиты: IP20 (для монтажа в шкафах PXI);
- Совместимость с платформами: PXI, PXI Express, CompactDAQ (через адаптер NI cDAQ-PXI).
Преимущества и особенности
NI PXI-4351 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Прецизионные измерения с 24-битным разрешением: Разрешение АЦП 24 бит и погрешность ≤0,005 % делают NI PXI-4351 идеальным для приложений, где требуется максимальная точность — например, калибровка эталонных термометров или измерение малых напряжений в микросхемах (до нановольт). В отличие от модулей 16-битных, он捕捉ивает минимальные изменения сигнала, предотвращая искажения данных.
- Гибкая конфигурация входов: 8 независимых каналов с поддержкой разных диапазонов сигналов позволяют использовать NI PXI-4351 с любым типом датчика (термопары, тензодатчики, датчики давления) — не требуется покупать специализированные модули для каждого сигнала, что снижает затраты на оборудование.
- Высокая скорость обработки данных: Скорость до 100 000 S/s позволяет модулю обрабатывать динамические сигналы — например, при мониторинге вибраций в двигателях или анализе импульсных токов в электронике. Это критично для приложений, где задержка измерения может привести к потере важной информации.
- Легкая интеграция с ПО NI: Полная совместимость с LabVIEW, LabWindows/CVI и Python упрощает разработку приложений — через графический интерфейс LabVIEW можно настроить каналы, отобразить данные в реальном времени и сохранить результаты в формате Excel или CSV. Для ученых и инженеров это сокращает время разработки системы до 1–2 дней.
- Долгосрочная стабильность с встроенной калибровкой: Заводская калибровка и возможность пользовательской перекалибровки гарантируют, что NI PXI-4351 поддерживает точность измерений до 2 лет. Это снижает расходы на обслуживание и калибровку внешними лабораториями.
Примеры применения в отраслях
NI PXI-4351 широко используется в науке, промышленности и образовании для прецизионных измерений:
- Научные исследования (физика и химия): В лабораториях по изучению сверхпроводников — NI PXI-4351 собирает сигналы от тензодатчиков (давление) и термопар (температура) в криогенных камерах (-273 °C до +25 °C). 24-битное разрешение позволяет измерять минимальные изменения сопротивления сверхпроводника при изменении температуры, что критично для подтверждения научных гипотез.
- Промышленное контроле качества (электроника): В производстве микросхем — модуль тестирует напряжение выхода и ток потребления чипов. Скорость 50 000 S/s позволяет проверять 1000 чипов в час, а погрешность ≤0,005 % гарантирует, что бракованные изделия не попадают в продажу.
- Автомобильная промышленность (тестирование компонентов): В лабораториях автопроизводителей — NI PXI-4351 измеряет температуру и давление в двигателях при испытаниях на прочность. Модуль собирает данные в режиме реального времени, передавая их в систему мониторинга LabVIEW, где инженеры анализируют влияние нагрузки на состояние двигателя.
- Медицинская техника (калибровка оборудования): В центрах калибровки медицинских приборов — модуль калибрует инфузоматы (приборы для точной дозировки лекарств). Точность ≤0,005 % гарантирует, что инфузоматы доставляют лекарства в соответствии с рецептами, предотвращая передозировку.
Сравнение с конкурентами
Сравним NI PXI-4351 с аналогичными модулями аналоговых входов Keysight 34972A и Tektronix TLA2000:
| Параметр | NI PXI-4351 | Keysight 34972A | Tektronix TLA2000 |
|---|---|---|---|
| Количество входов | 8 (аналоговых) | 20 (аналоговых/дискретных) | 4 (аналоговых) |
| Разрешение АЦП | 24 бит | 24 бит | 16 бит |
| Погрешность измерения | ≤0,005 % | ≤0,01 % | ≤0,1 % |
| Максимальная скорость | 100 000 S/s (1 канал) | 50 000 S/s (1 канал) | 10 000 S/s (1 канал) |
| Операционная температура | -40 °C до +70 °C | 0 °C до +55 °C | -10 °C до +60 °C |
| Совместимость с ПО | LabVIEW, Python, C# | Keysight BenchVue | TekScope |
| MTBF (часов) | >150 000 | >120 000 | >100 000 |
Преимущество NI PXI-4351 — лучшая погрешность измерения, более высокая скорость обработки данных и широкий диапазон рабочих температур. Для приложений, где требуется максимальная точность (научные исследования, калибровка) или работа в экстремальных условиях, он является предпочтительным выбором. Несмотря на то, что Keysight 34972A имеет больше входов, NI PXI-4351 опережает его по точности и скорости — критическим параметрам для прецизионных измерений.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените требования к точности и скорости: Если вам нужно измерения с погрешностью ≤0,01 % и скоростью >50 000 S/s (например, научные исследования, тестирование электроники), NI PXI-4351 — идеальный выбор. Для менее требовательных задач (мониторинг температуры в помещениях) можно выбрать Tektronix TLA2000.
- Проверьте тип сигналов и количество каналов: Если вы работаете с разными типами сигналов (напряжение + ток) и нуждаетесь в 8 или более каналах, NI PXI-4351 подходит «из коробки». Для систем с большим количеством входов (но низкой точностью) лучше выбрать Keysight 34972A.
- Учтите условия эксплуатации: Для лабораторий или промышленных помещений с температурными колебаниями -40 °C–+70 °C NI PXI-4351 гарантирует работоспособность. Для условий <0 °C не подойдет Keysight 34972A.
Меры предосторожности
- Монтаж и калибровка: Устанавливайте NI PXI-4351 только в совместимые платформы PXI/NI, следуя руководству по эксплуатации (доступно на NI PXI-4351) — выполняйте заводскую калибровку раз в 2 года или пользовательскую перекалибровку при изменении условий эксплуатации (например, переезд лаборатории).
- Защита сигнальных кабелей: Используйте экранированные кабели для подключения датчиков — это снижает влияние электромагнитных помех от компьютеров или силовых цепей. Для токовых сигналов 4–20 мА используйте кабели сечения ≥0,5 мм², чтобы избежать падения напряжения на длинных линиях (длиннее 50 м).
- Периодическая диагностика: Каждые 6 месяцев проверяйте точность измерений с помощью эталонного генератора сигнала (например, NI PXI-4071). При отклонении >0,01 % выполните перекалибровку или замените модуль.
- Электробезопасность: Отключите питание платформы PXI перед заменой или обслуживанием NI PXI-4351 — напряжение 5 В/12 В ДС не представляет смертельной опасности, но может привести к повреждению электроники при неправильном подключении. Используйте антистатические перчатки для защиты от электростатического разряда.
